DIN導軌安裝式AC UPS

在電壓故障或電壓波動時，DIN導軌安裝式AC UPS可確保高故障安全性能和高系統可用性。AC UPS輸出側為純正弦波電壓，可以為交流電用電設備不間斷供電。根據您的應用需要，選擇采用適當電池模塊的理想AC UPS。

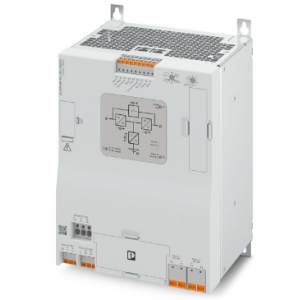

QUINT-HP-UPS/230AC/2.5KVA/PT - 不間斷電源

QUINT AC UPS， IQ Technology， 壁式安裝， 輸入: 230 V AC， 輸出: 230 V AC / 2500 VA。 運行需要至少2x 1133819。

產品詳情

折疊全部

產品描述

壁掛式QUINT HP UPS采用IQ Technology技術和配套外部電池模塊，確保高系統可用性。在線拓?fù)浣Y(jié)構支持純正弦波，為交流電負載提供可靠、合適的供電，功率范圍在1.5 kVA至2.5 kVA之間。

技術數據

說明

概述

有關電池的注意事項 為確保UPS正確運行，需要至少2個QUINT-HP-BAT/PB/48DC/7.0AH/PT (1133819) 電池模塊。

為了獲得更長的緩沖時間，必須總是將2個電池模塊的倍數連接到UPS（2、4、6、8或10）。

一個UPS上***多可以連接10個電池。

輸入數據

輸入電壓 200 V AC -10 % / +20 %

210 V AC -15 % / +20 %

220 V AC -15 % / +20 %

230 V AC -20 % / +15 %

240 V AC -20 % / +10 %

電源電壓的電壓類型 AC

頻率范圍 (fN) 47.5 Hz ... 52.5 Hz

57 Hz ... 63 Hz

旁路保險絲 25 A T 250 V

允許備用熔斷器 B25 C25

電耗量 額定 15.2 A (200 V AC)

額定 14.5 A (210 V AC)

額定 13.8 A (220 V AC)

額定 13.2 A (230 V AC)

額定 12.7 A (240 V AC)

***大 21.3 A (200 V AC)

***大 21.4 A (210 V AC)

***大 20.5 A (220 V AC)

***大 20.8 A (230 V AC)

***大 19.9 A (240 V AC)

額定短路載流能力 Icw 6 kA

輸出數據

分類符合IEC 62040-3 VFI-SS-111

效率 > 95 % (***負載，電池已充電)

> 89 % (***負載，電池已充電)

視在功率 2500 VA

有功功率 2250 W

功率因數（cos phi） 0.9

振幅因數 2.8

切換時間 0 ms

并連 是的

***大 3

串連 否

過載容量 干線操作 120 % ... 150 % (20 s/5 s，然后切換至旁路運行)

過載容量 電池操作 120 % ... 150 % (20 s / 5 s，然后關斷)

過載容量 旁路模式 120 % ... 150 % (持續一段時間/20 s，然后關斷)

額定短路載流能力 Icw 6 kA

市電供電

輸出電壓 200 V AC ±2 %

210 V AC ±2 %

220 V AC ±2 %

230 V AC ±2 %

240 V AC ±2 %

輸出電壓形狀 純正弦波

輸出電流 額定 12.5 A (200 V AC)

額定 11.9 A (210 V AC)

額定 11.4 A (220 V AC)

額定 10.9 A (230 V AC)

Static Boost (IStat.Boost) 額定 10.4 A (240 V AC)

***大空載功耗 10 W

***大額定負載功率損耗 < 100 W (***負載，電池已充電)

額定輸出頻率 50 Hz

60 Hz

±0.5 % (輸出頻率公差)

電子電流限制 > 2,5 x Output: Current nom. (> 200 ms)

電池運行

***大空載功耗 10 W

***大額定負載功率損耗 275 W (***負載，電池已充電)

額定輸出頻率 50 Hz

60 Hz

±0.5 % (輸出頻率公差)

總諧波失真因子 (THD) < 3 % (線性負載)

< 8 % (非線性負載)

電子電流限制 > 2,5 x Output: Current nom. (> 200 ms)

儲能模塊

輸入

輸入電壓 48 V DC

***大 60 V DC

輸入電流 ***大 40 A

額定容量范圍 7 Ah ... 200 Ah

充電電流 ***大 10 A

輸出

短路電流 650 A (< 1,5 ms)

概述

并連 是的

***大 5 (每個電池串)

串連 否

IQ-Technology 是

允許的備用熔斷器 40 A

溫度傳感器 是

允許的備用熔斷器 40 A

連接數據

輸入

位置 1.x

標識 1.1 (L), 1.2 (N), 1.3 ()

連接技術

位置標識 1.1 (L)， 1.2 (N)， 1.3 ()

導線連接

連接方式 直插式連接

剛性 2.5 mm² ... 6 mm²

柔性 2.5 mm² ... 6 mm²

柔性帶沒有塑料套管的冷壓頭 2.5 mm² ... 4 mm²

柔性帶配有塑料套管的冷壓頭 2.5 mm² ... 4 mm²

剛性 (AWG) 14 ... 10

剝線長度 10 mm

輸出

位置 2.x

標識 2.1 (L)，2.2 (N)，2.3 ()

連接技術

位置標識 2.1 (L)， 2.2 (N)， 2.3 ()

導線連接

連接方式 直插式連接

剛性 2.5 mm² ... 6 mm²

柔性 2.5 mm² ... 6 mm²

柔性帶沒有塑料套管的冷壓頭 2.5 mm² ... 4 mm²

柔性帶配有塑料套管的冷壓頭 2.5 mm² ... 4 mm²

剛性 (AWG) 14 ... 10

剝線長度 10 mm

輸出

位置 2.x

標識 2.4 (L'), 2.5 (N), 2.6 ()

連接技術

位置標識 2.4 (L')， 2.5 (N)， 2.6 ()

導線連接

連接方式 直插式連接

剛性 2.5 mm² ... 6 mm²

柔性 2.5 mm² ... 6 mm²

柔性帶沒有塑料套管的冷壓頭 2.5 mm² ... 4 mm²

柔性帶配有塑料套管的冷壓頭 2.5 mm² ... 4 mm²

剛性 (AWG) 14 ... 10

剝線長度 15 mm

電池

位置 4.x

標識 4.1, 4.2; 4.3, 4.4

連接技術

位置標識 4.1 (+)， 4.2 (-)， 4.3 (+)， 4.4 (-)

導線連接

連接方式 直插式連接

剛性 6 mm² ... 16 mm²

柔性 6 mm² ... 16 mm²

柔性帶沒有塑料套管的冷壓頭 6 mm² ... 16 mm²

柔性帶配有塑料套管的冷壓頭 6 mm² ... 16 mm²

剛性 (AWG) 8 ... 6

剝線長度 18 mm

信號

位置 3.x

標識 3.1 ... 3.9

連接技術

位置標識 3.1 (Alarm)， 3.2 (Bat.-Mode)， 3.3 (Power Good)， 3.4 (Ready)， 3.5 (P>Pn)， 3.6 (Service Required)， 3.7 (Bat.-Start)， 3.8 (Remote)， 3.9 (SGnd)

導線連接

連接方式 直插式連接

剛性 0.2 mm² ... 4 mm²

柔性 0.2 mm² ... 4 mm²

柔性帶沒有塑料套管的冷壓頭 0.2 mm² ... 2.5 mm²

柔性帶配有塑料套管的冷壓頭 0.2 mm² ... 2.5 mm²

剛性 (AWG) 24 ... 12

剝線長度 10 mm

接口

接口 電池模塊通信接口

接口數 1

接線方式 RJ45

位置 5.x

鎖緊裝置 鎖扣

傳輸原理 Twisted-Pair 4x2

接口 并聯運行通信接口

接口數 2

接線方式 RJ45

位置 5.x

鎖緊裝置 鎖扣

傳輸原理 Twisted-Pair 4x2

信號處理

信號輸入 Bat.-Start

低信號 連接至SGnd < 2.7 kΩ

高信號 打開（電池啟動和SGnd之間 > 200 kΩ）

信號輸入 Remote

低信號 連接至SGnd < 2.7 kΩ

高信號 打開（遠程和SGnd之間 > 35 kΩ）

信號輸出 Alarm

位置 3.x

信號分配 報警

位置標識 3.1 (Alarm)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

信號輸出 Battery Mode

位置 3.x

信號分配 Bat.-Mode

位置標識 3.2 (Bat.-Mode)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

信號輸出 Power Good

位置 3.x

信號分配 Power Good

位置標識 3.3 (Power Good)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

信號輸出 Ready

位置 3.x

信號分配 Ready

位置標識 3.4 (Ready)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

信號輸出 P > PN

位置 3.x

信號分配 P>Pn

位置標識 3.5 (P>Pn)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

信號輸出 Service Required

位置 3.x

信號分配 Service Required

位置標識 3.6 (Service Required)

開關輸出 晶體管輸出，有源

輸出電壓 24 V

連續負載電流 ≤ 20 mA

信號接地SGnd

功能 信號接地

參考電位 適用于信號輸入及信號輸出

產品屬性

產品類型 AC UPS

產品系列 QUINT AC UPS

數據管理狀態

產品審核修訂 01

絕緣特性

保護等級 I

過電壓類別 II

污染等級 2

尺寸

產品尺寸

寬度 188 mm

高度 240 mm

深度 143 mm

鉆孔

直徑 5.5 mm

安裝尺寸

左側/右側安裝距離 0 mm / 0 mm

頂部/底部安裝距離 50 mm / 50 mm

安裝

安裝類型 壁式安裝

環境和真實條件

環境條件

保護等級 IP20

環境溫度（運行） -25 °C ... 60 °C (> 50 °C: 2,5 % / K)

環境溫度（存放/運輸） -40 °C ... 85 °C

***大高度 ≤ 4000 m (> 1000 m: 3 % / 1000 m)

允許的***大相對濕度（操作） ≤ 95 %

電擊 每個方向30g，符合IEC 60068-2-27

振動（操作） 5 Hz ... 100 Hz， 0.7g (EN 60068-2-6)

標準和規范

不間斷電源系統

標準標識 不間斷電源系統

標準/規格 EN 62040-1

電磁兼容數據

低壓指令 符合低電壓指令2014/35/EC

輻射干擾 噪音輻射

抗干擾 抗干擾性

電磁兼容性 符合2014/30/EU電磁兼容指令

傳導性噪聲排放 EN 62040-02 （C2級）

靜電放電

標準/規程 EN 61000-4-2

靜電放電

觸點放電 ± 6 kV

空氣放電 ± 8 kV

備注 標準 A

高頻電磁場

標準/規程 EN 61000-4-3

高頻電磁場

頻率范圍 80 MHz ... 6 GHz

測試場強 10 V/m

備注 標準 A

快速瞬態（脈沖）

標準/規程 EN 61000-4-4

快速瞬態（脈沖）

輸入 ± 2 kV

± 2 kV

輸出 ± 2 kV

信號 ± 2 kV

± 2 kV (并聯運行通信，電池模塊)

備注 標準 A

電涌電壓負載（電涌）

標準/規程 EN 61000-4-5

電涌電壓負載（電涌）

信號 1 kV (非對稱)

備注 標準 B

輸入/輸出 ± 1 kV (對稱)

± 2 kV (非對稱)

傳導干擾

標準/規程 EN 61000-4-6

傳導干擾

頻率范圍 0.15 MHz ... 80 MHz

信號 10 V (非對稱)

備注 標準 A

工頻磁場

標準/規程 EN 61000-4-8

頻率 50 Hz

信號 30 A/m

備注 標準 A

諧波和間諧波分量

標準/規程 EN 61000-4-13

諧波和間諧波分量

備注 標準 A

標準

標準A 規定限度內的正常操作行為。

標準B 可通過設備自我恢復的操作性能臨時性降級。

商業數據

訂貨號 1136815

包裝單位 1 pc

***小訂貨量 1 pc

銷售關鍵代碼 CMUW15

產品關鍵代碼 CMUW15

GTIN 4063151073121

單件重量（含包裝） 5,900 g

單件重量（不含包裝） 5,400 g

原產地 DE
