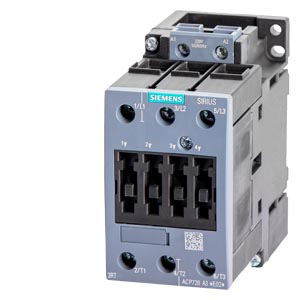

接觸器 220 V AC 50/60 HZ AC3 22 kW 400 V 3 極，規格 S2 螺絲端子 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
接觸器 |
| 產品類型名稱 |
3RT5 |
| 綜合技術數據 |
| 接觸器的結構尺寸 |
S2 |
| 產品擴展 輔助開關 |
是 |
| 損耗功率 [W] 電流測定值時 |
|
| ● AC 時 在熱運行狀態中 每個電極 |
5 W |
| ● 無負載電流份額 典型 |
5.25 W |
| 損耗功率計算類型 電極相關 |
正方形 |
| 絕緣電壓 測定值 |
690 V |
| 污染程度 |
3 |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 |
400 V |
| 耐沖擊性 方波沖擊時 |
|
| ● AC 時 |
10g / 5 ms, 5g / 10 ms |
| 耐沖擊性 正弦沖擊時 |
|
| ● AC 時 |
15g / 5 ms, 8g / 10 ms |
| 機械式使用壽命（轉換周期） |
|
| ● 接觸器的 典型 |
10 000 000 |
| ● 帶有輔助開關塊的接觸器的 典型 |
10 000 000 |
| RoHS 指令（日期） |
03/01/2017 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-55 ... +80 °C |
| 主電路 |
| 極數 用于主電路 |
3 |
| 常開觸點數量 用于主觸點 |
3 |
| 常閉觸點數量 用于主觸點 |
0 |
| 工作電壓 |
|
| ● AC-3e 時 測定值 ***大值 |
690 V |
| 工作電流 |
|
| ● AC-1 時 ***高 690 V |
|
| — 環境溫度 40 °C 時 測定值 |
60 A |
| — 環境溫度 60 °C 時 測定值 |
55 A |
| ● AC-3 時 |
|
| — 400 V 時 測定值 |
50 A |
| — 690 V 時 測定值 |
24 A |
| ● AC-3e 時 |
|
| — 400 V 時 測定值 |
50 A |
| — 690 V 時 測定值 |
24 A |
| 可連接的導線截面 在主電路中 AC-1 時 |
|
| ● 60 °C 時 許可***小值 |
16 mm² |
| ● 40 °C 時 許可***小值 |
16 mm² |
| 工作電流 約 200000 次操作循環 AC-4 |
|
| ● 400 V 時 測定值 |
24 A |
| ● 690 V 時 測定值 |
12.6 A |
| 額定功率 |
|
| ● AC-1 時 |
|
| — 230 V時 60 °C 時 測定值 |
22 kW |
| — 400 V 時 60 °C 時 測定值 |
38 kW |
| — 690 V 時 60 °C 時 測定值 |
66 kW |
| ● AC-3 時 |
|
| — 230 V時 測定值 |
15 kW |
| — 400 V 時 測定值 |
22 kW |
| — 690 V 時 測定值 |
22 kW |
| ● AC-3e 時 |
|
| — 400 V 時 測定值 |
22 kW |
| — 690 V 時 測定值 |
22 kW |
| 額定功率 約 200000 次操作循環 AC-4 |
|
| ● 400 V 時 測定值 |
12.6 kW |
| ● 690 V 時 測定值 |
11.4 kW |
| 空載運行頻率 |
|
| ● AC 時 |
5 000 1/h |
| 開關頻率 |
|
| ● AC-1 時 ***大值 |
1 000 1/h |
| ● AC-3 時 ***大值 |
800 1/h |
| ● AC-3e 時 ***大值 |
800 1/h |
| ● AC-4 ***大值 |
300 1/h |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC |
| 控制饋電電壓 AC 時 |
|
| ● 50 Hz 時 測定值 |
220 V |
| ● 60 Hz 時 測定值 |
220 V |
| 工作區要素控制饋電電壓測定值 電磁線圈的 AC 時 |
|
| ● 50 Hz 時 |
0.8 ... 1.1 |
| ● 60 Hz 時 |
0.85 ... 1.1 |
| 起動視在功率 電磁線圈的 AC 時 |
|
| ● 50 Hz 時 |
170 VA |
| ● 60 Hz 時 |
170 VA |
| 感應功率因數 對于線圈的起動功率 |
|
| ● 50 Hz 時 |
0.76 |
| ● 60 Hz 時 |
0.76 |
| 停機視在功率 電磁線圈的 AC 時 |
|
| ● 50 Hz 時 |
15 VA |
| ● 60 Hz 時 |
15 VA |
| 感應功率因數 對于線圈的停機功率 |
|
| ● 50 Hz 時 |
0.35 |
| ● 60 Hz 時 |
0.35 |
| 輔助電路 |
| 常閉觸點數量 用于輔助觸點 無延遲轉換的 |
0 |
| 常開觸點數量 用于輔助觸點 無延遲轉換的 |
0 |
| 工作電流 AC-12 時 ***大值 |
10 A |
| 工作電流 AC-15 時 |
|
| ● 230 V時 測定值 |
6 A |
| ● 400 V 時 測定值 |
3 A |
| 工作電流 DC-12 時 |
|
| ● 110 V時 測定值 |
3 A |
| ● 220 V 時 測定值 |
1 A |
| 工作電流 DC-13 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 110 V時 測定值 |
1 A |
| ● 220 V 時 測定值 |
0.3 A |
| 接觸可靠性 輔助觸頭的 |
每億次操作轉換有一次錯接(17V, 1mA) |
| UL/CSA 額定數據 |
| 輸出的機械功率 [hp] 對于三相交流電機 460/480 V 時 測定值 |
40 hp |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 熔斷體規格 |
|
| ● 用于主電路的短路保護 |
|
| — 對于相配類型1 需要 |
保險絲gL/gG: 160 A |
| — 對于相配類型2 需要 |
保險絲gL/gG: 80 A |
| ● 用于輔助開關的短路保護 需要 |
保險絲gL/gG: 10A |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5° |
| 緊固類型 |
按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊 |
| ● 并排裝配 |
是 |
| 高度 |
112 mm |
| 寬度 |
55 mm |
| 深度 |
115 mm |
| 接口/ 接線端子 |
| 電氣連接規格 |
|
| ● 用于主電路 |
螺栓連接 |
| ● 用于輔助和控制電路 |
螺栓連接 |
| 可連接的導線截面類型 用于主觸點 |
|
| ● 單芯線或多芯線 |
2x (0.75 ... 16 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
2x (0.75 ... 16 mm²) |
| ● 細芯線的 無電纜末端加工 |
2x (0.75 ... 16 mm²) |
| 可連接的導線截面類型 |
|
| ● 用于輔助觸點 |
|
| — 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 導線處 用于輔助觸點 |
2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| 安全 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
| 防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸時手指安全 |
