接觸器 AC-3 25 A/11kW 400V 1 個常開觸點 1 個常閉觸點 36V AC 50Hz 規格 S0，螺絲端子

綜合技術數據

接觸器的結構尺寸

S0

產品擴展輔助開關

是

損耗功率 [W] 電流測定值時

● AC 時在熱運行狀態中每個電極

1.6 W

● 無負載電流份額典型

2.21 W

損耗功率計算類型電極相關

正方形

絕緣電壓測定值

690 V

污染程度

3

抗沖擊電壓能力測定值

6 kV

防護等級 IP

● 正面的

IP20

● 連接端子

IP20

耐沖擊性正弦沖擊時 AC 時

12,.g / 5 ms, 7.8g / 10 ms

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-10 ... +55 °C

● 存放期間

-25 ... +70 °C

主電路

極數用于主電路

3

常開觸點數量用于主觸點

3

常閉觸點數量用于主觸點

0

工作電壓

● AC-3 時測定值 ***大值

690 V

● AC-3e 時測定值 ***大值

690 V

工作電流

● AC-1 時 ***高 690 V 環境溫度 40 °C 時測定值

32 A

● AC-3 時

— 400 V 時測定值

25 A

— 690 V 時測定值

13 A

● AC-3e 時

— 400 V 時測定值

25 A

— 690 V 時測定值

13 A

額定功率

● AC-3 時

— 230 V時測定值

5.5 kW

— 400 V 時測定值

11 kW

— 690 V 時測定值

11 kW

● AC-3e 時

— 400 V 時測定值

11 kW

— 690 V 時測定值

11 kW

開關頻率

● AC-3 時 ***大值

800 1/h

● AC-3e 時 ***大值

800 1/h

● AC-4 ***大值

250 1/h

控制電路/控制

電壓類型控制饋電電壓的

AC

控制饋電電壓 AC 時

● 50 Hz 時測定值

36 V

工作區要素控制饋電電壓測定值電磁線圈的 AC 時

● 50 Hz 時

0.8 ... 1.1

● 60 Hz 時

0.85 ... 1.1

起動視在功率電磁線圈的 AC 時

● 50 Hz 時

61 VA

● 60 Hz 時

64 VA

感應功率因數對于線圈的起動功率

● 50 Hz 時

0.82

● 60 Hz 時

0.72

停機視在功率電磁線圈的 AC 時

● 50 Hz 時

8.4 VA

● 60 Hz 時

8.4 VA

感應功率因數對于線圈的停機功率

● 50 Hz 時

0.24

● 60 Hz 時

0.24

起動功率電磁線圈的 DC 時

0.82 W

持續功率電磁線圈的 DC 時

0.24 W

輔助電路

常閉觸點數量用于輔助觸點無延遲轉換的

1

常開觸點數量用于輔助觸點無延遲轉換的

1

工作電流 AC-15 時

● 230 V時測定值

6 A

● 400 V 時測定值

3 A

● 690 V 時測定值

1 A

工作電流 DC-13 時 220 V 時測定值

0.3 A

接觸可靠性輔助觸頭的

適用于SPS控制(17V, 5mA)

保護裝置，防止短路導致開關裝置損壞。

熔斷體規格

● 用于主電路的短路保護

— 對于相配類型1 需要

gL/gG NH 3NA: 80 A

— 對于相配類型2 需要

gL/gG NH 3NA: 35 A

● 用于輔助開關的短路保護需要

保險絲gL/gG: 10A

裝入/固定/外廓尺寸

裝入位置

可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°

緊固類型

按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊

● 并排裝配

是

高度

85.5 mm

寬度

55 mm

深度

91 mm

須遵守間距單列式安裝的側向地

0 mm

接口/ 接線端子

電氣連接規格

● 用于主電路

螺栓連接

● 用于輔助和控制電路

螺栓連接

可連接的導線截面類型用于主觸點

● 單芯線或多芯線

2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)

● 細芯線的帶有電纜末端加工

2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²)

可連接的導線截面用于主觸點細芯線的帶有電纜末端加工

6 mm²

可連接的導線截面用于輔助觸點細芯線的帶有電纜末端加工

0.5 ... 2.5 mm²

可連接的導線截面類型用于輔助觸點

● 單芯線或多芯線

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

国产精品亚洲一区二区z-国产精品亚洲一区二区三区-国产精品亚洲一区二区三区喷水-国产精品亚洲一区二区三区在线-国产精品亚洲一区二区无码-国产精品亚洲一区二区在线观看

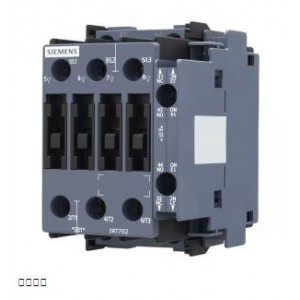

西門子EP-i 3RT7026-1AG05 交流接觸器
