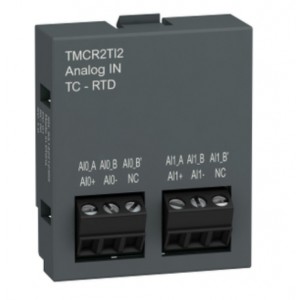

M200溫度輸入擴展板，2路輸入 (熱電偶/RTD) ，14bit，螺釘端子連接
規格
主要信息
| 產品系列 |
Easy Modicon M200 |
| 產品類型 |
模擬輸入卡槽 |
| 產品適用范圍 |
Easy Modicon M200 |
| 模擬量輸入數量 |
2 |
補充信息
| 模擬量輸入類型 |
熱電偶 -200…1000℃ 和 熱電偶 J
熱電偶 -200…1300℃ 和 熱電偶 K
熱電偶 0…1760℃ 和 熱電偶 R
熱電偶 0…1760℃ 和 熱電偶 S
熱電偶 0…1820℃ 和 熱電偶 B
熱電偶 -200…400℃ 和 熱電偶 T
熱電偶 -200…1300℃ 和 熱電偶 N
熱電偶 - 200...800 °C 和 熱電偶 E
熱電偶 0…2315℃ 和 熱電偶 C
Ni 100/Ni 1000 溫度探針 - 60...180 °C
Pt 100 溫度探針 - 200...850 °C
Pt 1000 溫度探針 - 200...600 °C |
| 模擬量輸入分辨率 |
14 bits |
| LSB 值 |
0.1 °C |
| 采樣期間 |
125 ms, 模擬量輸入類型: 熱電偶
250 ms, 模擬量輸入類型: 溫度探針 |
| ***準確度誤差 |
+/- 0.1 % 滿量程 at 25 °C for Pt 100/Pt 1000, Ni 100/ Ni 1000 temperature probe
+/- 0.4 % 滿量程 at 25 °C for 熱電偶 K - 200...0 °C
+/- 0.1 % 滿量程 at 25 °C for 熱電偶 K 0...1300 °C
+/- 0.4 % 滿量程 at 25 °C for 熱電偶 J - 200...0 °C
+/- 0.1 % 滿量程 at 25 °C for 熱電偶 J 0...1000 °C
+/- 0.4 % 滿量程 at 25 °C for 熱電偶 E - 200...0 °C
+/- 0.1 % 滿量程 at 25 °C for 熱電偶 E 0...800 °C
+/- 0.4 % 滿量程 at 25 °C for 熱電偶 T - 200...0 °C
+/- 0.1 % 滿量程 at 25 °C for 熱電偶 T 0...400 °C
+/- 0.4 % 滿量程 at 25 °C for 熱電偶 N - 200...0 °C
+/- 0.1 % 滿量程 at 25 °C for 熱電偶 N 0...1300 °C
+/- 0.1 % 滿量程 for 熱電偶 C |
| 溫度偏差 |
+/- 0.02 %FS/°C |
| 重復精度 |
+/- 0.5 %FS |
| 非線性 |
+/- 0.01 %FS |
| 串音 |
<= 1 LSB |
| 電纜型號 |
帶屏蔽雙絞線 |
| 電氣連接 |
3 1.5 mm² 2螺紋接線端 和 3.81 mm 調整 用于輸入 |
| Maximum cable distance between devices |
帶屏蔽雙絞線: <30 m 適用 輸入 |
| 隔離 |
模擬輸入和內部邏輯之間的非絕緣 |
| 高度 |
41 mm |
| 深度 |
15 mm |
| 寬度 |
35 mm |
| 凈重 |
0.012 kg |
| 輸入阻抗 |
>= 1 M |
環境
| 抗瞬時斷電 |
10 ms |
包裝單位
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
3.500 cm |
| Package 1 Width |
4.800 cm |
| Package 1 Length |
7.000 cm |
| Package 1 Weight |
33.000 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
75 |
| Package 2 Height |
15.000 cm |
| Package 2 Width |
30.000 cm |
| Package 2 Length |
40.000 cm |
| Package 2 Weight |
2.735 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
1200 |
| Package 3 Height |
75.000 cm |
| Package 3 Width |
80.000 cm |
| Package 3 Length |
60.000 cm |
| Package 3 Weight |
51.760 kg |
