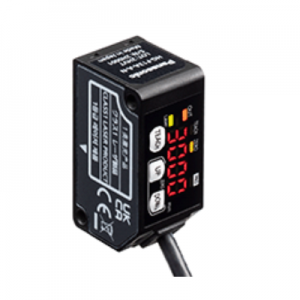

小型長距離激光測距傳感器 HG-F1

兼顧輕量和強度的鋁鑄外殼內置TOF傳感模塊。
實現了緊湊且堅固的主體和長距離檢測。

UL 、CE 、CSA 、FDA 、UKCA 已取得。
UL, CSA : NRTL認證(Certified by TÜV SÜD America Inc.)

系列名稱	型號	可測量范圍／測量中心距離與測量范圍	光束直徑 (代表值)	重復精度
HG-F1 系列	HG-F1□	250～3,000mm	約ø10mm (測量距離1,000mm)	10mm以內
HG-C 系列	HG-C1030□	30±5mm	約ø50μm	10μm
	HG-C1050□	50±15mm	約ø70μm	30μm
	HG-C1100□	100±35mm	約ø120μm	70μm
	HG-C1200□	200±80mm	約ø300μm	200μm
	HG-C1400□	400±200mm	約ø500μm	300μm (測量距離200～400mm) 800μm (測量距離400～600mm)

※	HG-F1系列的對象物體為白色無光澤紙□200mm，HG-C系列的對象物體為白色陶瓷。
※	光束直徑以中心光強度的1/e²(約13.5％)進行定義。 HG-F1系列：測量距離1,000mm，HG-C系列：測量中心距離處的數值。

本體搭載7段顯示器，根據實測值以數字顯示檢測距離(單位：mm)。
通過量化檢測狀態，確保用戶可零誤差設定適用的基準值。

機器人搬運部的工件就位、堆放個數確認

通過區分使用適合2種場景的光點，提高了可操作性。
測量時，為了減輕激光進入視野時的不適感，使用適應周圍環境的光點。
安裝/調整時，搭載“投光位置確認模式”，長距離確認檢測位置也能提高可視性。

※視覺效果因檢測物體的材質、周圍環境、距離而異。
※使用“投光位置確認模式”時，無法測量檢測物體。

與以往的距離設定式等長距離傳感器相比光點較小，可對目標場所進行針點測量。

※光束直徑為代表值。請務必在實際安裝環境下確認有無問題。
※可能會受周圍物體的材質、距離影響。
※EQ-500系列的光束直徑為EQ-501、EQ-511的代表值。
