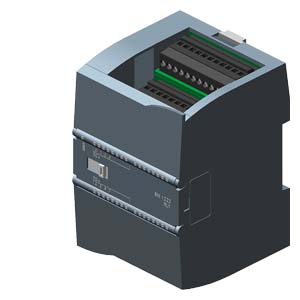

SIMATIC S7-1200，數字輸出 SM 1222，8 DO，繼電器轉換觸點

一般信息

產品類型標志

SM 1222，DQ 8x 繼電器 / 2 A

電源電壓

允許范圍，下限 (DC)

20.4 V

允許范圍，上限 (DC)

28.8 V

輸入電流

來自背板總線 DC 5 V，***大值

140 mA

數字輸出端

● 來自負載電壓 L+，***大值

16.7 mA / 繼電器線圈

功率損失

功率損失，典型值

5 W

數字輸出

數字輸出端數量

8

● 在組件中

1

短路保護

否; 外部預設

輸出端的通斷能力

● 電阻負載時的***大值

2 A

● 照明負載時的***大值

DC 時 30 W，AC 時 200 W

輸出電壓

● 額定值 (DC)

5 V DC 到 30 V DC

● 額定值 (AC)

5 到 250 V AC

輸出電流

● 對于信號“1”的額定值

2 A

電阻負載時的輸出延遲

● 從 “0” 到“1”，***大值

10 ms

● 從 ”1” 到“0”，***大值

10 ms

輸出端的總電流（每組）

水平安裝位置

— ***高可達 50 ℃，***大值

2 A; 每個零線的電流

繼電器輸出端

● 繼電器輸出端數量

8

● 繼電器線圈 L+ (DC) 的電源電壓

24 V

● ***大操作循環數

在負載額定電壓為 100000 時，機械電流為 1 千萬

觸點的通斷能力

— 電感負載時的***大值

2 A

— 照明負載時的***大值

DC 時 30 W，AC 時 200 W

— 電阻負載時的***大值

2 A

導線長度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

150 m

報警/診斷/狀態信息

報警

● 診斷報警

是

診斷顯示 LED

● 用于輸出端狀態

是

電位隔離

數字輸出電位隔離

● 在通道之間

繼電器

● 在通道之間，分組點數

1

● 在通道和背板總線之間

1500 V AC 持續 1 分鐘

允許的電位差

在不同電路之間

750 V AC 持續 1 分鐘

防護等級和防護類別

防護等級 IP

IP20

標準、許可、證書

CE 標記

是

CSA 許可

是

UL 許可

是

cULus

是

FM 許可

是

RCM（原 C-TICK）

是

KC 許可

是

船舶建造許可

是

環境要求

露天情況下

● ***大落差

0.3 m; 五個，在發貨包裝內

運行中的環境溫度

● ***小值

-20 °C

● ***大值

60 °C; 同時接通的輸出端數量：4 個（無相鄰接頭），60 °C 水平或 50 °C 垂直，8 個，55 °C 水平或 45 °C 垂直

● 水平安裝，***小值

-20 °C

● 水平安裝，***大值

60 °C

● 垂直安裝，***小值

-20 °C

● 垂直安裝，***大值

50 °C

● 允許溫度變化

5°C 至 55°C，3°C/分鐘

運輸/儲存時的環境溫度

● ***小值

-40 °C

● ***大值

70 °C

氣壓符合 IEC 60068-2-13 標準要求

● 存放/運輸，***小值

660 hPa

● 存放/運輸，***大值

1 080 hPa

相對空氣濕度

● 25 °C 時無冷凝運行，***大值

95 %

連接技術

需要的前置插頭

是

機械/材料

外殼材料（正面）

● 塑料

是

尺寸

寬度

70 mm

高度

100 mm

深度

75 mm

重量

重量，約

310 g
