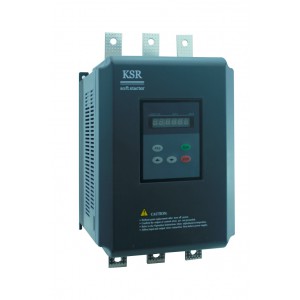

KSR系列100型電動機軟起動器采用三對反并聯的晶閘管連接到交流電機的定子回路上。利用晶閘管的電子開關作用，通過微處理器控制其觸發角的變化來改變晶閘管的開通程度，由此來改變電動機輸入電壓大小，以達到控制電動機的軟起動目的。當起動完成后，軟起動器輸出達到進線電壓。這時將通過旁路控制信號，自動控制旁路接觸器KM吸合，將電動機投入電網運行。

作用：

1、 降低電動機的起動電流，減少配電容量，避免增容投資；

2、減少起動應力，延長電動機及相關設備的使用壽命；

3、 多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況，改善工藝；

特點

1、起動方式：

根據負載特點選擇不同的起動模式及參數設置，可***大程度的使電動機實現***佳的起動效果。

2、 高技術性能：

由于采用了高性能微處理器及強大的軟件支持功能使控制電路得以簡化。無需對電路參數進行調整。即可獲得一致、準確及快速的執行速度。

3、 高可靠性：

KSR系列100型軟起動器所有電器元件均經過嚴格篩選，主控板經過72小時高溫循環試驗和振動試驗，從而保證了出廠產品的高可靠性。

4、 優化的結構：

**緊湊的模塊化結構及上進線下出線的連接方式，控制板采用**的SMT貼片技術，體積更小，方便用戶的集成、成套。

5、 鍵盤設置功能：

便捷直觀的操作顯示鍵盤，可根據不同負載，對起、停、運行、保護等參數進行設置、修改。

6、 保護功能：

KSR系列100型軟起動器對電動機的起動過程有缺相、過載、過流及起動時間超限等保護功能。

7、 額定輸出電流（功率設置）：

當軟起動器標稱功率比實際負載功率大時，可在一定范圍內修改軟起動器的實際輸出電流，使其和實際負載電流匹配，以保證軟起動器的輸出功率和實際負載功率相匹配。

特點：

1、技術更新

KSR100數字式電動機軟起動器采用16位單片機技術及**的軟件技術。在工藝上采用了SMT貼片焊接技術，對關鍵元器件經過精心設計、選擇、試驗，實行了標準、規范及專用化，從而確保了產品的高可靠性。

2、體積更小

**的模塊化設計，使其結構更緊湊、合理。其體積僅為同功率KSR200型產品的一半。

3、價格更低

KSR100型軟起動器產品價格低于KSR200型產品，在國內同類產品中**競爭優勢。

KSR100型產品有高性能、體積小、價格優等諸多優點，所以有效地?cái)U(kuò)大了市場需求范圍，特別縮小了與傳統的自耦降壓起動產品價格差，從而，可爭取更多的過去由于價格而一直采用傳統起動器的用戶轉而使用軟起動器。
