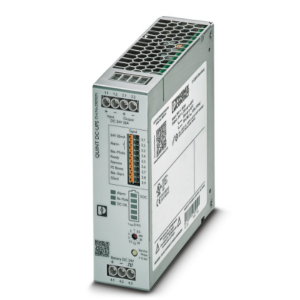

ups輸入24dc輸出24dc20a QUINT4-UPS/24DC/24DC/20 - 29070

點擊圖片查看原圖

品牌：	菲尼克斯
訂貨號：	2907071
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2023-10-10 11:12
瀏覽次數：	206

店鋪基本資料信息

菲尼克斯工業服務商
[VIP第3年] 指數:1
聯系人宋經理(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件2966251295@qq.com
電話18616911399
手機18616911399
地址上海市寶山區富聯一路98弄6號

產品詳細說明

ups輸入24dc輸出24dc20a QUINT4-UPS/24DC/24DC/20

使用PROFINET、EtherNet/IP、EtherCAT®和USB接口輕松集成到網絡中

配備智能電池管理系統（BMS），可評估健康狀態（SOH）和充電狀態（SOC）

自動識別電池容量和技術（VRLA-WTR、LI-ION）

除可以手動連接和斷連系統外，還可監測輸出電流和電壓

SFB Technology技術選擇性觸發微型斷路器。確保并聯負載持續運行。

important;">產品詳情

技術數據

輸入數據

輸入電壓	24 V DC
輸入電壓范圍	18 V DC ... 30 V DC
大介電強度	35 V DC (已進行防反極性保護)
保險絲內部輸入	無
國家電網典型電壓	24 V DC
電源電壓的電壓類型	DC
沖擊電涌電流	≤ 8 A (≤ 4 ms)
防止極性逆轉	是
固定備份閾值	22 V DC
固定備份閾值	30 V DC
動態觸發閾值	> 1 V / 100 ms
吸合時間	***大 3 s
電池運行中的接通時間（電池啟動）	8 s
電壓壓降，輸入／輸出	0.4 V DC
電流消耗IN（UN，IOUT = IN，Icharge = 0）	20.1 A
電流消耗Imax（UN，IOUT = IStat.Boost，Icharge = max）	31.4 A
電流消耗INo-Load（UN，IOUT = 0，Icharge = 0）	50 mA
電流消耗Icharge（UN，IOUT = 0，Icharge = max）	6.1 A
功耗PN（UN，IOUT = IN，Icharge = 0）	474 W
功耗Pmax（UN，IOUT = IStat.Boost，Icharge = max）	738 W
功耗PNo-Load（UN，IOUT = 0，Icharge = 0）	1.3 W
功耗Pcharge（UN，IOUT = 0，Icharge = max）	145 W
信號狀態 Bat.-Start
接線標識	3.8 (+)
通道	DI（數字輸入）
狀態	Bat.-Mode
狀態條件	低層 (30 ms)
低信號	輸入已與SGnd (3.9) 或
高信號	輸入未連接或已與 >UBat連接
信號 - 狀態分配	low - active
參考電位	3.9（SGnd，與1.2、2.2、4.2相同）
LED狀態指示燈	黃色（電池模式）
信號狀態 PS Boost
接線標識	3.7 (+)
通道（可組態）	DI（數字輸入）默認，AI（模擬輸入）
狀態（可組態）	充電電流降低
狀態條件	低層
低信號	輸入已與SGnd (3.9)、<5 V DC連接或未連接
高信號	輸入已與13 V DC … 30 V DC連接
信號 - 狀態分配	low - active
模擬	4 mA ... 20 mA (偏移零點)
單元信號	I (mA)
負載	390 Ω
參考電位	3.9（SGnd，與1.2、2.2、4.2相同）
信號狀態 Remote
接線標識	3.6 (+)
通道	DI（數字輸入）
狀態（可組態）	分斷
狀態條件	低層
低信號	輸入已與SGnd (3.9) 或 <5 V DC連接
高信號	輸入未連接或已與13 V DC … 30 V DC連接
信號 - 狀態分配	low - active
參考電位	3.9（SGnd，與1.2、2.2、4.2相同）
LED狀態指示燈	綠燈，閃爍（DC OK）

輸出數據

效率	典型值 98 %
輸出數目	1
防短路保護	是
防空轉	是
切換時間	0 ms
USB并聯連接	否
UPS串聯連接	否
并聯電源存儲設備	是，5（注意線路保護）
串聯電源存儲設備	否
市電供電
輸出電壓	24 V DC (UOUT = UIN - 0.4 V DC)
輸出電壓范圍	18 V DC ... 30 V DC (UOUT = UIN - 0.4 V DC)
輸出電壓范圍	18 V DC ... 32 V DC
輸出電流IN	20 A
Static Boost (IStat.Boost)	25 A
Dynamic Boost (IDyn.Boost)	30 A (5 s)
選擇性熔斷 (ISFB)	120 A (15 ms)
輸出功率POUT（UN，IOUT = IN）	480 W
輸出功率POUT（UN，IOUT = Istat.Boost）	600 W
輸出功率POUT（UN，IOUT = Idyn.Boost）	720 W (5 s)
功耗無負載（UN，IOut = 0，ICharge = 0）	3 W
功耗標稱負載（UN，IOut = IN，ICharge = 0）	10 W
電池運行
輸出電壓	24 V DC (UOUT = UBAT - 0.4 V DC)
輸出電壓范圍	19 V DC ... 28 V DC (UOUT = UBAT - 0.4 V DC)
輸出電流IN	20 A
Static Boost (IStat.Boost)	25 A
Dynamic Boost (IDyn.Boost)	30 A (5 s)
選擇性熔斷 (ISFB)	120 A (15 ms)
輸出功率POUT（UN，IOUT = IN）	480 W
輸出功率POUT（UN，IOUT = Istat.Boost）	600 W
輸出功率POUT（UN，IOUT = Idyn.Boost）	720 W (5 s)
功耗無負載（UN，IOut = 0，ICharge = 0）	2 W
功耗標稱負載（UN，IOut = IN，ICharge = 0）	11 W
信號電源24 V DC，20 mA，SGnd
接線標識	3.1 (+), 3.9 (SGnd)
輸出電壓	24 V DC
輸出可負載	***大 20 mA
參考電位	3.9（SGnd，與1.2、2.2、4.2相同）
