測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、***近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

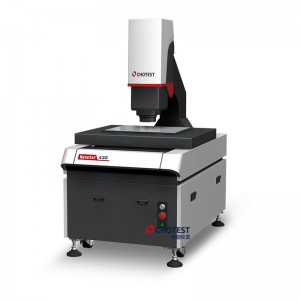

Novator系列2.5次元精密影像測量儀將傳統影像測量與激光測量掃描技術相結合，支持頻閃照明和飛拍功能，1-2S自動聚焦速度快，處理去毛刺、弱邊界等復雜邊界提取能力強，可進行高速測量，并融入中圖閃測儀的拼接測量功能，結合可獨立升降和可更換RGB光源，可適應更多復雜工件表面，同時測量效率提升5~10倍。配備（1）觸發式測頭；（2）點激光(激光同軸位移計)；（3）三角激光三種傳感器配置，能**測量零件高度尺寸。

1、接觸式測量

影像測量儀+觸發式測頭組合相當于一臺小的三坐標測量儀，也就是我們說的復合式影像測量儀，在需要測量高度的地方，用探針取元素（點或者面），然后運用影像測量儀軟件中的Z軸自動對焦功能，測量得出高度。

2、非接觸式測量

通過搭載點激光(激光同軸位移計)、三角激光傳感器配置，點激光輪廓掃描測量以及線激光3D掃描成像進行高度測量，平面度測量，針對鏡面和光滑斜面均可測量；或是運用影像測量儀軟件中的Z軸自動對焦功能，測量得出高度，這樣的測量方法可以減少人為誤差，不管是誰來測量，都可以測得同樣的數值，非常簡單方便。

產品優勢

激光掃描成像、3D復合測量

1.支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。

2.支持線激光3D掃描成像，可實現3D掃描成像和空間測量。

3.VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。

頻閃照明光源、高速硬件飛拍

1.具備頻閃照明光源，支持頻閃和普通雙模式。

2.支持飛拍模式測量，測量效率提升5~10倍。

3.Novator系列2.5次元精密影像測量儀融入中圖閃測儀的拼接測量功能，發揮綜合優勢。

可更換RGB表光、獨立升降表光

1.可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。

2.表光可獨立升降，更好的觀察樣品表面。

3.支持六環八分區表面光、透射光、同軸光分段編程控制。

自動測量，批量更快

1.程序匹配工件坐標系，自動執行測量流程。

2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。

3、CNC固定坐標系模式下，可快速***地進行批量測量。

部分技術指標
