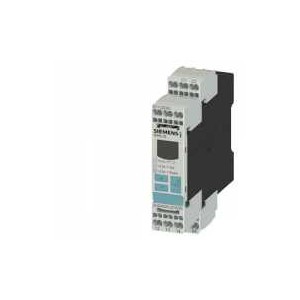

數字監控繼電器 用于差動電流監控 （帶電流互感器 3UL23） 調節范圍 0.03 - 40 A 分離 用于警告極限 和脫扣值 電源 AC/DC 24 .. 240V，50 .. 60Hz 起動和脫扣延遲 0.1 至 20 s 脫扣滯后至 50% 警告滯后 5% 固定 寬度 22.5 mm，2 個轉換觸點 帶或不帶錯誤存儲器 籠卡型連接技術 |
| 產品***名稱 |
SIRIUS |
| 產品名稱 |
可調整的數字式剩余電流監控繼電器 |
| 產品類型名稱 |
3UG4 |
| 綜合技術數據 |
| 產品功能 |
用于三相電網 |
| 顯示器規格 |
LCD |
| 絕緣電壓 |
|
| ● 測定值 |
300 V |
| ● 針對根據 IEC 60664 的過電壓類別 III |
|
| — 污染度 3 時 測定值 |
300 V |
| 污染程度 |
3 |
| 電壓類型 控制饋電電壓的 |
AC/DC |
| 抗沖擊電壓能力 測定值 |
4 kV |
| 防護等級 IP |
IP20 |
| ● 外殼的 |
IP20 |
| ● 連接端子 |
IP20 |
| 耐沖擊性 符合 IEC 60068-2-27 |
正弦半波15g/11ms |
| 抗震強度 符合 IEC 60068-2-6 |
1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| 機械式使用壽命（轉換周期） 典型 |
10 000 000 |
| 電氣使用壽命（操作循環） AC-15 時 230 V時 典型 |
100 000 |
| 熱電流 附帶觸點的開關元件的 ***大值 |
5 A |
| 參考標示 符合 IEC 81346-2:2009 |
K |
| 相對的重復精度 |
1 % |
| RoHS 指令（日期） |
14.02.2013 |
| |
| 控制電路/控制 |
| 控制饋電電壓 AC 時 |
|
| ● 50 Hz 時 測定值 |
24 ... 240 V |
| ● 60 Hz 時 測定值 |
24 ... 240 V |
| 控制饋電電壓 DC 時 |
|
| ● 測定值 |
24 ... 240 V |
| 工作區要素控制饋電電壓測定值 DC 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 50 Hz 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 60 Hz 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 測量電路 |
| 電流類型 用于監控裝置 |
AC |
| 可測量的電流 |
10 mA ... 43 A |
| 可測量的網電頻率 |
16 ... 400 Hz |
| 可設置的開關轉換延遲時間 |
0.1 ... 20 s |
| 可設置的電流動作值 |
|
| ● 1 |
30 mA ... 40 A |
| ● 2 |
30 mA ... 40 A |
| 可調節的動作延遲時間 |
0 ... 20 s |
| 可調節的動作延遲時間 在起動時 |
0.1 ... 20 s |
| 跨接時間 在電網停電時 ***小值 |
10 ms |
| 數碼式顯示的***性 |
+/-1 Digit |
| 精度 |
| 相對測量精度 |
5 % |
| 每°C 的溫度波動 |
0.1 %/°C |
| |
| 轉換器數量 |
|
| ● 用于輔助觸點 |
2 |
| ● 延遲轉換的 |
2 |
| 開關頻率 帶有接觸器3RT2 ***大值 |
5 000 1/h |
| 主電路 |
| 電壓類型 |
AC/DC |
| 工作電壓 測定值 |
24 ... 240 V |
| 工作頻率 測定值 |
16 ... 400 Hz |
| 電流負載能力 輸出繼電器的 AC-15 時 |
|
| ● 250 V 時 50/60 Hz 時 |
3 A |
| ● 400 V 時 50/60 Hz 時 |
0 A |
| 電流負載能力 輸出繼電器的 DC-13 時 |
|
| ● 24 V 時 |
1 A |
| ● 125 V 時 |
0.2 A |
| ● 250 V 時 |
0.1 A |
| 工作電流 在17 V時 ***小值 |
5 mA |
| 持續電流 輸出端繼電器的DIAZED熔斷器熔絲的 |
4 A |
| 電磁兼容性 |
| 電纜連接的干擾耦合 |
|
| ● 來自脈沖 按照IEC 61000-4-4的 |
2 kV |
| ● 來自線對地浪涌 符合 IEC 61000-4-5的 |
2 kV |
| ● 來自導線-導線浪涌 符合 IEC 61000-4-5的 |
1 kV |
| 電磁場產生的的干擾饋入 按照IEC 61000-4-3的 |
10 V/m |
| 靜電的放空 按照IEC 61000-4-2 |
4kV觸點放電 / 8kV排氣 |
| |
| 可連接的導線截面類型 |
|
| ● 單芯線的 |
2x (0.25 ... 1.5 mm2) |
| ● 細芯線的 帶有電纜末端加工 |
2x (0.25 ... 1.5 mm2) |
| ● 細芯線的 無電纜末端加工 |
2x (0.25 ... 1.5 mm2) |
| ● 在 AWG 導線處 單芯線的 |
2x (24 ... 16) |
| ● 在 AWG 導線處 多芯線 |
2x (24 ... 16) |
| 可連接的導線截面 |
|
| ● 單芯線的 |
0.25 ... 1.5 mm2 |
| ● 細芯線的 帶有電纜末端加工 |
0.25 ... 1.5 mm2 |
| ● 細芯線的 無電纜末端加工 |
0.25 ... 1.5 mm2 |
| AWG 號碼 作為已編碼可連接的導線截面 |
|
| ● 單芯線的 |
24 ... 16 |
| ● 多芯線 |
24 ... 16 |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
螺栓和扣接固定于安裝導軌35mm |
| 高度 |
103 mm |
| 寬度 |
22.5 mm |
| 深度 |
91 mm |
| |
|
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-40 ... +85 °C |
| ● 運輸期間 |
-40 ... +85 °C |
