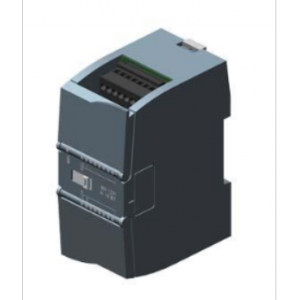

SIMATIC S7-1200，模擬輸入， SM 1231，4 模擬輸入， +/-10V，+/-5V，+/-2.5V，+/-1.25 或 0-20mA/4-20mA， 15 Bit+符號 Bit
產品類型標志
SM 1231，AI 4x16 bit
電源電壓
額定值 (DC)
24 V
輸入電流
耗用電流，典型值
65 mA
來自背板總線 DC 5 V，典型值
80 mA
功率損失
功率損失，典型值
1.8 W
模擬輸入
模擬輸入端數量
4; 電流或電壓差分輸入
電壓輸入允許的輸入電壓（毀壞限制），***大值
±35 V
電流輸入允許的輸入電流（毀壞限制），***大值
40 mA
循環時間（所有通道），***大值
100 µs
輸入范圍
● 電壓
是; ±10V，±5V，±2.5V 或 ±1.25V
● 電流
是; 4 至 20 mA，0 至 20 mA
● 熱電偶
否
● 電阻溫度計
否
● 電阻
否
輸入范圍（額定值），電壓
● -1.25 V 至 +1.25 V
是
● -10 V 至 +10 V
是
— 輸入電阻（-10 V 至 +10 V）
≥1 兆歐
● -2.5 V 至 +2.5 V
是
— 輸入電阻（-2.5 V 至 +2.5 V）
≥1 兆歐
● -5 V 至 +5 V
是
— 輸入電阻（-5 V 至 +5 V）
≥1 兆歐
輸入范圍（額定值），電流
● 0 至 20 mA
是
● 4 mA 至 20 mA
是
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值
15 bit; + 符號
● 可參數化的集成時間
是
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制
40 dB，DC 至 60 V 用于干擾頻率 50 / 60 Hz
測量值濾波
● 可參數化
是
● 等級： 無
是
● 等級：弱
是
● 等級： 中等
是
● 等級： 強
是
誤差/精度
溫度錯誤（與輸入范圍有關），(+/-)
25 °C ±0.1 % / ±0.3 % 全部測量范圍
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)
0.1 %
● 電流，與輸入范圍有關，(+/-)
0.1 %
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
● 并聯電壓，***大值
12 V
報警/診斷/狀態信息
報警
是
診斷功能
是
報警
● 診斷報警
是
診斷
● 電源電壓監控
是
● 斷線
是
診斷顯示 LED
● 用于輸入端狀態
是
● 用于維護
是
防護等級和防護類別
防護等級 IP
IP20
標準、許可、證書
CE 標記
是
CSA 許可
是
UL 許可
是
cULus
是
FM 許可
是
RCM（原 C-TICK）
是
KC 許可
是
船舶建造許可
是
環境要求
露天情況下
● ***大落差
0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值
-20 °C
● ***大值
60 °C
● 水平安裝，***小值
-20 °C
● 水平安裝，***大值
60 °C
● 垂直安裝，***小值
-20 °C
● 垂直安裝，***大值
50 °C
運輸/儲存時的環境溫度
● ***小值
-40 °C
● ***大值
70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 操作，***小值
795 hPa
● 操作，***大值
1 080 hPa
● 存放/運輸，***小值
660 hPa
● 存放/運輸，***大值
1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值
95 %
有害物質濃度
● RH < 60% 時的 SO2，無冷凝
二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液
連接技術 / 標題
需要的前置插頭
是
機械/材料
外殼材料（正面）

● 塑料
是
尺寸
寬度
45 mm
高度
100 mm
深度
75 mm
重量
重量，約
180 g
