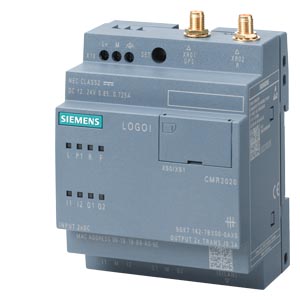

LOGO! CMR2020 通信- 模塊用于連接 LOGO! 8 至 GSM/GPRS 網絡；1 RJ45 端口 用于工業以太網連接 至 LOGO! 8；2xDI；2xDO； 讀/寫訪問 LOGO!- 變量；SMS 發送/ 接收；電子郵件已發送； 位置識別 GPS；時間同步/ 通過實時時鐘傳輸； 配置/診斷 通過網絡接口； 遠程訪問，通過 OpenVPN/HTTPs，DYNDNS； 注意各國許可！ 手冊可供下載 . |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 100 Mbit/s |
| ● GPRS 傳輸時 |
|
| — 下行鏈路中 / ***大值 |
80 kbit/s |
| — 上行鏈路中 / ***大值 |
40 kbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
1 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合工業以太網 |
1 |
| ● 適用于外部天線 |
2 |
| ● 適用于電源 |
1 |
| 插槽數 |
|
| ● 適用于 SIM 卡 |
1 |
| ● 存儲卡的 |
1 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合工業以太網 |
RJ45 端口 |
| 電氣連接規格 |
|
| ● 適用于外部天線 |
SMA 插口 (50 Ohm) |
| ● 適用于電源 |
3 針端子排 |
| 天線類型 |
|
| ● 接口 1 處 / 可連接 |
GPS 天線 |
| ● 接口 2 處 / 可連接 |
手機天線 (GPRS/GSM) |
| 導線長度 / 天線導線 / ***大值 |
15 m |
| 插槽規格 |
|
| ● SIM 卡 |
標準 |
| ● 存儲卡的 |
microSD |
| 存儲空間 / 存儲卡的 / ***大值 |
32 Gibyte |
| 存儲卡的功率等級 / ***低要求 |
6 級 |
| 文件系統類型 / 存儲卡上 |
FAT32 |
| 信號輸入/輸出 |
| 電氣連接數量 / 用于數碼的輸入端信號 |
2 |
| 電氣連接規格 / 用于數碼的輸入端信號 |
3 針端子板 |
| 數字輸入端的規格 |
非電位隔離，非反跳 |
| 輸入電壓 / 在數字輸入端 |
|
| ● 信號 <0> 時 / DC 時 |
0 ... 5 V |
| ● 信號 <1> 時 / DC 時 |
8.5 ... 24 V |
| 輸入電流 / 在數字輸入端 / 信號 <1> 時 / ***大值 |
5.5 mA |
| 電氣連接數量 / 用于數碼的輸出端信號 |
2 |
| 電氣連接規格 / 用于數碼的輸出端信號 |
3 針端子板 |
| 數碼輸出端的結構形式 |
晶體管，非電位隔離 |
| 輸出電壓 / 在數字輸出端 |
|
| ● 用于信號 <1> 1) |
12 ... 24 V |
| ● 用于信號 <0> |
0 ... 5 V |
| 輸出電流 / 在數字輸出端 / 信號 <1> 時 / ***大值 |
0.3 A |
| 無線電技術 |
| 無線移動通訊服務方式 |
|
| ● 支持 / SMS |
是 |
| ● 支持 / GPRS |
是 |
| ● 備注 |
GPRS（多時隙等級 10，移動站級別 B） |
| 無線移動通訊網絡類型 / 支持 |
|
| ● GSM |
是 |
| ● UMTS |
否 |
| ● LTE |
否 |
| 工作頻率 / GSM 傳輸時 |
850 MHz, 900 MHz, 1800 MHz, 1900 MHz |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 外部 |
12 ... 24 V |
| 供電電壓 / 外部 / DC 時 |
12 ... 24 V |
| 供電電壓 / 用于 GPS 天線 / ***大值 |
3.8 V; 5 mA 時： 3.575 V/10 mA 時： 3.35 V/15 mA 時： 3.125 V |
| 相對正公差 / DC 時 / 24 V 時 |
20 % |
| 相對負公差 / DC 時 / 12 V 時 |
10 % |
| 消耗電流 |
|
| ● 來自外部電源電壓 / DC 時 / 12 V 時 / ***大值 |
0.25 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / ***大值 |
0.125 A |
| 輸出電流 / 用于 GPS 天線 / ***大值 |
15 mA |
| 損耗功率 [W] |
3 W |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-20 ... +70 °C |
| ● 存放期間 |
-40 ... +85 °C |
| ● 運輸期間 |
-40 ... +85 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊，用于頂帽導軌的安裝 |
| 寬度 |
71.5 mm |
| 高度 |
90 mm |
| 深度 |
58.2 mm |
| 凈重 |
0.16 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 產品功能 |
|
| ● DynDNS 客戶機 |
是 |
| ● no-ip.com 客戶機 |
是 |
| 功率數據 |
| 可能的連接數 / LOGO! 邏輯模塊 |
1 |
| 用戶數/電話號碼/電子郵件地址 / 可定義的 / ***大值 |
20 |
| 用戶組數 / 可定義的 / ***大值 |
10 |
| 信號數 / 用于監控或設備控制 / 可定義的 / ***大值 |
32 |
| 事件數 / 用于監控裝置 / 可定義的 / ***大值 |
32 |
| 操作次數 / 可定義的 / ***大值 |
32 |
| 分配數量 / 可定義的 / ***大值 |
32 |
| Alias SMS 指令數量 / 可定義的 / ***大值 |
20 |
| 常數數量 / 可定義的 / ***大值 |
10 |
| 功率數據 / IT 功能 |
| 可能的連接數 |
|
| ● 作為服務器 / 通過 HTTP / ***大值 |
2 |
| ● 作為服務器 / 通過 HTTP / ***大值 |
2; http 和 https可組合使用（不得超出2個連接的***大數量）。移動無線電接口上***多可通過https 實現一個連接。 |
| ● 作為電子郵件客戶端 / ***大值 |
1 |
| 自由文本數量 / 用于電子郵件和 SMS / ***大值 |
20 |
| 符號數量 / 用于電子郵件和 SMS 的每個自由文本/ ***大值 / ***大值 |
160 |
