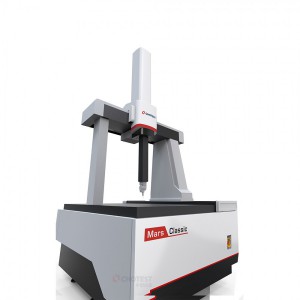

中圖儀器MarsClassic系列三坐標測量?jī)x器是移動橋式結構的三坐標測量機，這種結構特點是開敞性好，視野開闊，上下零件方便，運動速度快，精度高。配備高精度的導軌、測頭和控制系統，并結合計算機程序來自動控制檢測流程，從而計算輸出測量結果，支持測頭更換架以及影像相機，同時支持精密轉臺等，能夠?qū)Ω鞣N零件和部件的尺寸、形狀及相互位置關系進行檢測，也可以對軟材質或復雜零件進行光學掃描測量。

3C及精密五金領域

3C行業：模具、精密沖壓件、精密鑄造件、精密結構件、金屬外殼、金屬中框、曲面玻璃等；

精密五金：軸類、緊固件、沖壓模、沖壓件、機床附件等。

汽車制造領域

發動機零件：缸體、缸蓋、活塞、曲軸、凸輪軸等；

變速箱零件：箱體、帶輪、齒輪、花鍵、離合器等；

汽車覆蓋件：鈑金件、內飾件、汽車玻璃、密封件等；

汽車塑膠件：車燈、儀表盤、油箱、保險杠等；

傳動系統：傳動軸、萬向節、減震器、輪轂等；

車身系統：車橋、車架、白車身等；

新能源汽車：電機殼體、轉子、電池冷卻板等

其他零件：汽車管道、轉向器零件、剎車系統零件等；

制造過程及控制：汽車模具、汽車檢具、裝配工裝等；

航空、航天精密領域

葉片類零件：葉輪、葉片、葉盤；

其他結構件、精密機加件、鈑金類零件等；

裝配工裝、夾具；檢驗檢具、樣板等；

MarsClassic系列三坐標測量?jī)x器采用中圖儀器自主研發的設計與測量系統，提供了測量機的高精度性能，測量行程500*700*500mm延伸到900*1200*600mm，結合多樣化配置，可滿足不同的測量需求。

性能指標

主要特點

1、三軸均采用低熱膨脹系數的花崗巖導軌，機器具有良好的溫度適應性，抗時效變形能力。

2、環抱式的氣浮布局，使機器保持長時間的穩定運行，并且具有高的運行精度。

3、關鍵部件一體鑄造成型，結構緊湊，重量輕，強度高，運行更為快速平穩、測量精度更高。

4、低摩擦阻力的氣缸，Z軸在運動過程中具有低摩擦阻力，提高Z軸運動的精度。

5、采用海德漢光柵尺，確保機器在使用過程中具有高精度和長時間的穩定性。

6、高剛性傳動，保證了機器傳動的剛性和平穩性，提高了機器的運動精度。

7、固定式的工作臺，使機器具有承載能力強、裝卸空間寬闊、便捷。

8、氣壓檢測安全裝置，保證Z軸不會因?yàn)閿鄽舛�下墜，保證了測頭測座的安全。

三坐標測量?jī)x是一種高精度的測量設備，可以測量復雜物體的形狀、尺寸和位置等幾何參數。任何形狀都是由空間點組成的，所有的幾何量測量都可以歸結為空間點的測量，因此用三坐標進行空間點坐標的***采集，是評定任何幾何形狀的基礎。
