SIMATIC S7-1200，數字輸出 SM 1222，8 DO，24V DC，晶體管 0.5 A

一般信息

產品類型標志

SM 1222，DQ 8x24 VDC/0.5 A

電源電壓

允許范圍，下限 (DC)

20.4 V

允許范圍，上限 (DC)

28.8 V

輸入電流

來自背板總線 DC 5 V，***大值

120 mA

功率損失

功率損失，典型值

1.5 W

數字輸出

數字輸出端數量

8

● 在組件中

1

短路保護

否; 外部預設

感應式關閉電壓的限制

典型值 (L+) -48 V

輸出端的通斷能力

● 電阻負載時的***大值

0.5 A

● 照明負載時的***大值

5 W

輸出電壓

● 額定值 (DC)

24 V

● 對于信號“0”的***大值

0.1 V; 附帶 10 kOhm 負載

● 對于信號 “1”，***小值

DC 20 V

輸出電流

● 對于信號“1”的額定值

0.5 A

● 針對信號“0”的剩余電流，***大值

10 µA

電阻負載時的輸出延遲

● 從 “0” 到“1”，***大值

50 µs

● 從 ”1” 到“0”，***大值

200 µs

輸出端的總電流（每組）

水平安裝位置

— ***高可達 50 ℃，***大值

4 A; 每個零線的電流

導線長度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

150 m

報警/診斷/狀態信息

報警

● 診斷報警

是

診斷顯示 LED

● 用于輸出端狀態

是

電位隔離

數字輸出電位隔離

● 在通道之間，分組點數

1

● 在通道和背板總線之間

AC 500 V

防護等級和防護類別

防護等級 IP

IP20

標準、許可、證書

CE 標記

是

CSA 許可

是

UL 許可

是

cULus

是

FM 許可

是

RCM（原 C-TICK）

是

KC 許可

是

船舶建造許可

是

環境要求

露天情況下

● ***大落差

0.3 m; 五個，在發貨包裝內

運行中的環境溫度

● ***小值

-20 °C

● ***大值

60 °C

● 水平安裝，***小值

-20 °C

● 水平安裝，***大值

60 °C

● 垂直安裝，***小值

-20 °C

● 垂直安裝，***大值

50 °C

● 允許溫度變化

5°C 至 55°C，3°C/分鐘

運輸/儲存時的環境溫度

● ***小值

-40 °C

● ***大值

70 °C

氣壓符合 IEC 60068-2-13 標準要求

● 存放/運輸，***小值

660 hPa

● 存放/運輸，***大值

1 080 hPa

相對空氣濕度

● 25 °C 時無冷凝運行，***大值

95 %

連接技術

需要的前置插頭

是

機械/材料

外殼材料（正面）

● 塑料

是

尺寸

寬度

45 mm

高度

100 mm

深度

75 mm

重量

重量，約

180 g

国产精品亚洲一区二区z-国产精品亚洲一区二区三区-国产精品亚洲一区二区三区喷水-国产精品亚洲一区二区三区在线-国产精品亚洲一区二区无码-国产精品亚洲一区二区在线观看

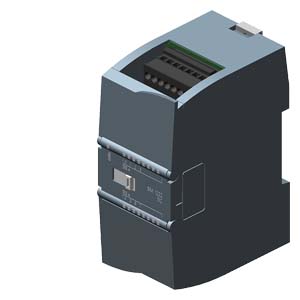

西門子s7-1200 6ES7222-1BF32-0XB0 數字量輸出模塊
