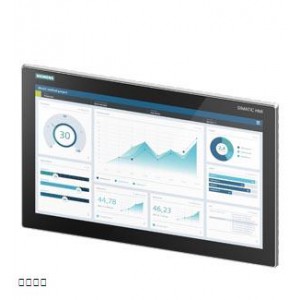

SIMATIC HMI MTP1900， Unified 精智面板， 觸摸操作， 18.5" 寬屏 TFT（彩色）顯示屏， 一千六百萬色， PROFINET 接口， 可項目組態的***低版本 WinCC Unified Comfort V16， 包含開源軟件，， 免費提供 參見隨附 DVD |
| 一般信息 |
| 產品類型標志 |
MTP1900 Unified Comfort |
| 顯示 |
| 顯示屏規格 |
TFT |
| 屏幕對角線 |
18.5 in |
| 屏幕寬度 |
408.96 mm |
| 屏幕高度 |
230.04 mm |
| 顏色數量 |
16 777 216 |
| 分辨率（像素） |
| ● 水平圖像分辨率 |
1 920 pixel |
| ● 垂直圖像分辨率 |
1 080 pixel |
| 背光燈 |
| ● MTBF 背景照明（溫度為 25 °C 時） |
50 000 h; 25°C 時 |
| ● 可調節背景照明 |
是; 10 ... 100 % |
| 操作元件 |
| 鍵盤字體 |
| ● 數字鍵盤 |
是; 屏幕鍵盤 |
| ● 字母數字鍵盤 |
是; 屏幕鍵盤 |
| 觸摸屏 |
| ● 觸摸屏規格 |
是 |
| ● 多點觸摸屏規格 |
是 |
| 安裝方式/安裝 |
| 安裝位置 |
垂直 |
| 可以垂直安裝（縱向格式） |
是 |
| 可以橫向安裝（橫向格式） |
是 |
| 無外部通風時的***大允許傾斜角度 |
35° |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流（額定值） |
1.2 A |
| 耗用電流，***大值 |
1.7 A |
| 接通電流脈沖 I²t |
0.5 A²·s |
| 存儲器 |
| 閃存 |
是 |
| RAM |
是 |
| 輸出類型 |
| 聲音 |
|
| ● 蜂鳴器 |
是 |
| ● 揚聲器 |
否 |
| 時間 |
| 時鐘 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 軟件時鐘 |
是 |
| ● 緩存 |
是; 緩沖持續時間典型值為 6 周 |
| ● 可同步 |
是 |
| 接口 |
| 工業以太網接口數量 |
2; 2 個端口（交換機）+ 獨立端口 |
| RS 485 接口數量 |
1; RS 422 / 485 接口組合 |
| RS 422 接口數量 |
0; 共同附帶 RS 485 |
| USB 接口數量 |
4; USB 3.1 Gen.1（A 型） |
| SD 卡插槽數量 |
2 |
| 工業以太網 |
| ● 工業以太網狀態 LED |
2 |
| ● 集成開關的端口數量 |
2 |
| 協議 |
| PROFINET |
是 |
| PROFINET IO 支持的協議 |
否 |
| 協議（以太網） |
| ● TCP/IP |
是 |
| ● DHCP |
是 |
| ● SNMP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 冗余模式 |
| 氣液冗余 |
| — MRP |
是 |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是 |
| ● 極限值等級 B 適用于居民區中的應用 |
否 |
| 防護等級和防護類別 |
| IP（正面） |
IP65 |
| IP（背面） |
IP20 |
| NEMA（正面） |
|
| ● 包括類型 4x 正面 |
是 |
| ● 外殼，類型 12，正面 |
否 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| cULus |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| EAC（原 Gost-R） |
是 |
| CCC |
是 |
| 在防爆區域使用 |
| ● ATEX 區域 2 |
是 |
| ● ATEX 區域 22 |
是 |
| ● IECEx 2 區 |
是 |
| ● IECEx 22 區 |
是 |
| ● cULus I 類 2 區，2 級 |
是 |
| ● cULus II 類 2 級 |
是 |
| ● FM I 類 2 級 |
否; 準備中 |
| ● FM II 類 2 級 |
否 |
| 船舶建造許可 |
| ● 德國勞埃德船級社 (GL) |
否; 包含在 DNV 中 |
| ● 美國船舶檢驗局 (ABS) |
是 |
| ● 必維國際檢驗集團 (BV) |
是 |
| ● 挪威船級社 (DNV) |
是 |
| ● 韓國船級社 (KRS) |
是 |
| ● 英國勞氏船級社 (LRS) |
是 |
| ● 日本船級社 (Class NK) |
是 |
| ● 中國船級社 (CCS) |
是 |
| 環境要求 |
| 適于室內使用 |
是 |
| 適于戶外使用 |
否 |
| 運行中的環境溫度 |
| 操作（垂直安裝） |
| — 垂直安裝時的***小值 |
0 °C |
| — 垂直安裝時的***大值 |
45 °C |
| 操作（***大傾斜角度） |
| — ***大傾斜角度時的***小值 |
0 °C |
| — ***大傾斜角度時的***大值 |
40 °C |
| 操作（垂直安裝，縱向格式） |
| — 垂直安裝時的***小值 |
0 °C |
| — 垂直安裝時的***大值 |
40 °C |
| 操作（***大傾斜角度，縱向格式） |
| — ***大傾斜角度時的***小值 |
0 °C |
| — ***大傾斜角度時的***大值 |
35 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| 相對空氣濕度 |
| ● 操作，***大值 |
90 %; 無凝結 |
| 操作系統 |
| 專有 |
是 |
| 項目組態 / 標題 |
| 消息顯示 |
是 |
| 報文系統（包括緩沖器和應答器） |
是 |
| 過程值顯示（輸出） |
是 |
| 可規定過程值（輸入） |
是 |
| 方案管理 |
是 |
| 組態軟件 |
| ● WinCC Unified Comfort Engineering（TIA 博途） |
是 |
| ● WinCC Unified PC Engineering（TIA 博途） |
是 |
