常州凌起自動化科技有限公司是一家以自動化系統集成為核心業務、工控產品銷售、自動化設備開發、改造維修及機械設備改造銷售服務為一體企業。致力于PLC、人機界面、步進伺服系統、變頻器等一體化技術的開發和應用，能針對多種行業自動化的工藝控制需求，提供可靠、**的技術服務和自動化整體解決方案。已經成功為客戶在印染機械、自動噴涂、電子設備、印刷包裝、電線電纜、恒壓供水、自動門、激光焊接、自動沖切床、自動化生產線等方面開發、設計、改造了眾多自動化設備及**的自動化控制系統，并為其提供周到的技術支持和售前、售中、售后服務! 本公司代理無錫信捷產品,PLC,伺服，變頻器，觸摸屏等。
產品包括有：
可編程控制器(PLC)：信捷、三菱、西門子、歐姆龍以及臺達等
工業人機界面(觸摸屏)：三菱、信捷、PRO-FACE、昆侖通態、威綸、西門子等
工業伺服及視覺：信捷等
產品特點

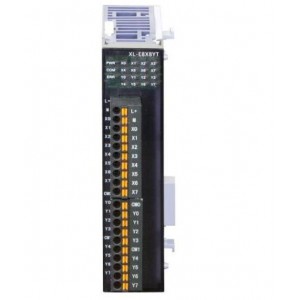

XL系列PLC適配開關量輸入輸出右擴展模塊，包含8~32點規格。
XL系列PLC一般可擴展10~16個模塊。
電源規格：DC24V或AC220V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
命名規則
|
1：
|
系列名稱
|
XL：XL系列擴展模塊
|
|
2：
|
指代擴展模塊
|
E：表示擴展模塊
|
|
3：
|
輸入點數
|
8或16或32
|
|
4：
|
輸入點類型
|
X：表示輸入點為NPN型輸入
PX：表示輸入點為PNP型輸入
|
|
5：
|
輸出點數
|
8或16或32
|
|
6：
|
輸出形式
|
YT：晶體管輸出
|
| |
|
YR：繼電器輸出
|
|
7：
|
端子結構
|
無：歐式端子
A：牛角端子
|
型號一覽表
|
型號
|
輸入輸出
總點數
|
輸入點數（DC24V）
|
輸出點數
（R，T）
|
|
類型
|
輸入
|
輸出
|
|
繼電器輸出
|
晶體管輸出
|
|
NPN型
|
-
|
XL-E8X8YR
|
XL-E8X8YT
|
16點
|
8點
|
8點
|
|
XL-E16X
|
-
|
-
|
16點
|
16點
|
-
|
|
-
|
XL-E16YR
|
XL-E16YT
|
16點
|
-
|
16點
|
|
-
|
-
|
XL-E16YT-A
|
16點
|
-
|
16點
|
|
-
|
-
|
XL-E16X16YT
|
32點
|
16點
|
16點
|
|
-
|
-
|
XL-E16X16YT-A
|
32點
|
16點
|
16點
|
|
XL-E32X
|
-
|
-
|
32點
|
32點
|
-
|
|
XL-E32X-A
|
-
|
-
|
32點
|
32點
|
-
|
|
-
|
-
|
XL-E32YT
|
32點
|
-
|
32點
|
|
-
|
-
|
XL-E32YT-A
|
32點
|
-
|
32點
|
|
PNP型
|
XL-E16PX
|
-
|
-
|
16點
|
16點
|
-
|
|
-
|
XL-E8PX8YR
|
XL-E8PX8YT
|
16點
|
8點
|
8點
|
|
-
|
-
|
XL-E16PX16YT
|
32點
|
16點
|
16點
|
|
-
|
-
|
XL-E16PX16YT-A
|
32點
|
16點
|
16點
|
|
XL-E32PX
|
-
|
-
|
32點
|
32點
|
-
|
|
XL-E32PX-A
|
-
|
-
|
32點
|
32點
|
-
|
基本規格
|
項 目
|
規 格
|
|
使用環境
|
無腐蝕性氣體
|
|
環境溫度
|
0℃~55℃
|
|
保存環境溫度
|
-20~70℃
|
|
環境濕度
|
5~95%RH
|
|
保存環境濕度
|
5~95%RH
|
|
安裝
|
直接安裝在DIN46277（寬35mm）的導軌上
|
功能說明
|
型 號
|
功 能 說 明
|
|
NPN輸入型
|
PNP輸入型
|
|
XL-E8X8YR
|
XL-E8PX8YR
|
8路開關量輸入，8路繼電器輸出
|
|
XL-E8X8YT
|
XL-E8PX8YT
|
8路開關量輸入，8路晶體管輸出
|
|
XL-E16X
|
XL-E16PX
|
16路開關量輸入
|
|
XL-E16YR
|
-
|
16路繼電器輸出
|
|
XL-E16YT
|
-
|
16路晶體管輸出
|
|
XL-E16YT-A
|
-
|
16路晶體管輸出（牛角接線端子）
|
|
XL-E16X16YT
|
XL-E16PX16YT
|
16路開關量輸入，16路晶體管輸出
|
|
XL-E32X
|
XL-E32PX
|
32路開關量輸入
|
|
XL-E32YT
|
-
|
32路晶體管輸出
|
|
XL-E16X16YT-A
|
XL-E16PX16YT-A
|
16路開關量輸入，16路晶體管輸出(牛角接線端子)
|
|
XL-E32X-A
|
XL-E32PX-A
|
32路開關量輸入(牛角接線端子)
|
|
XL-E32YT-A
|
-
|
32路晶體管輸出(牛角接線端子)
|
外觀尺寸圖（單位：mm）
I/O總點數為16點模塊：
I/O總點數為32點的歐式端子：
I/O總點數為32點的牛角端子：
