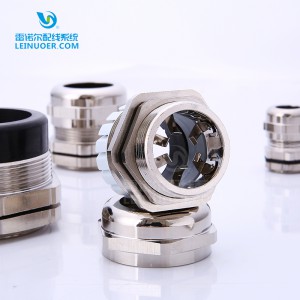

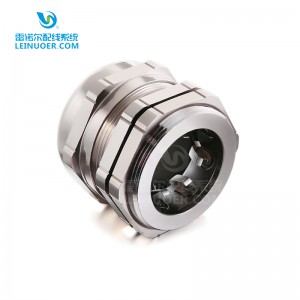

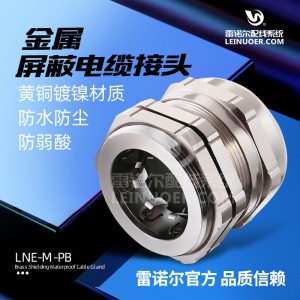

LNE-M -PB 金屬屏蔽電纜接頭

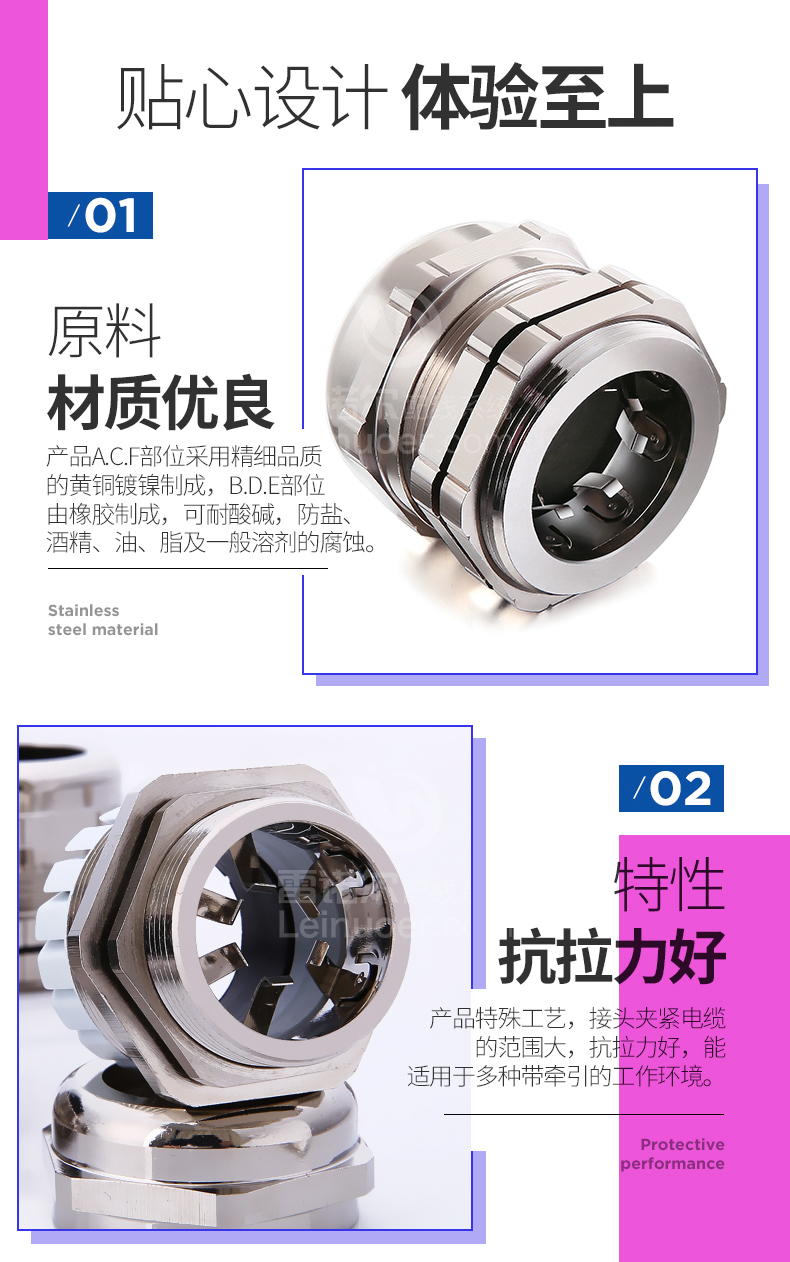

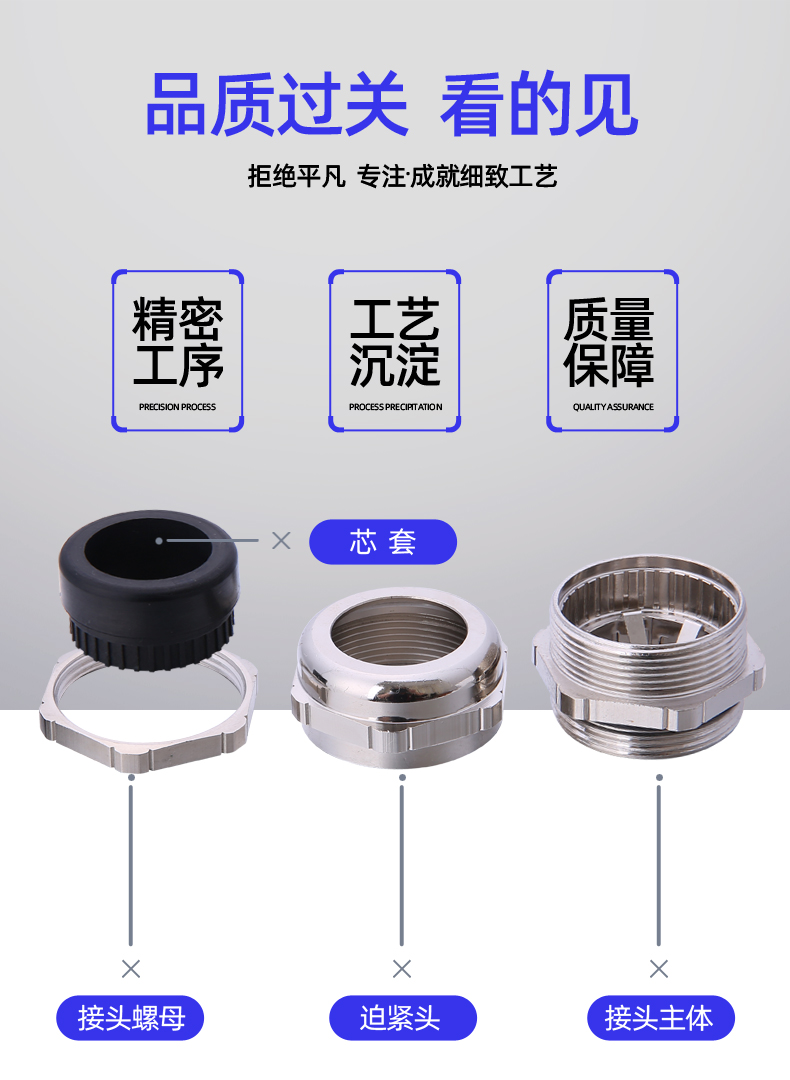

產品材質： A.C.F部位采用**黃銅鍍鎳（Brass）B.E部位采用丁腈橡膠制成，D部位采用白色尼龍制成

螺紋規格：公制（M）德制（PG）、美制（NPT）

工作溫度：靜態：-40℃~＋110℃，短時可達＋120℃; 動態：-20℃~＋80℃，短時可達＋100℃

產品認證： RoHS認證、CE認證

產品顏色： A.C.F部位為黃色，B.E部分為黑色，D部分為白色

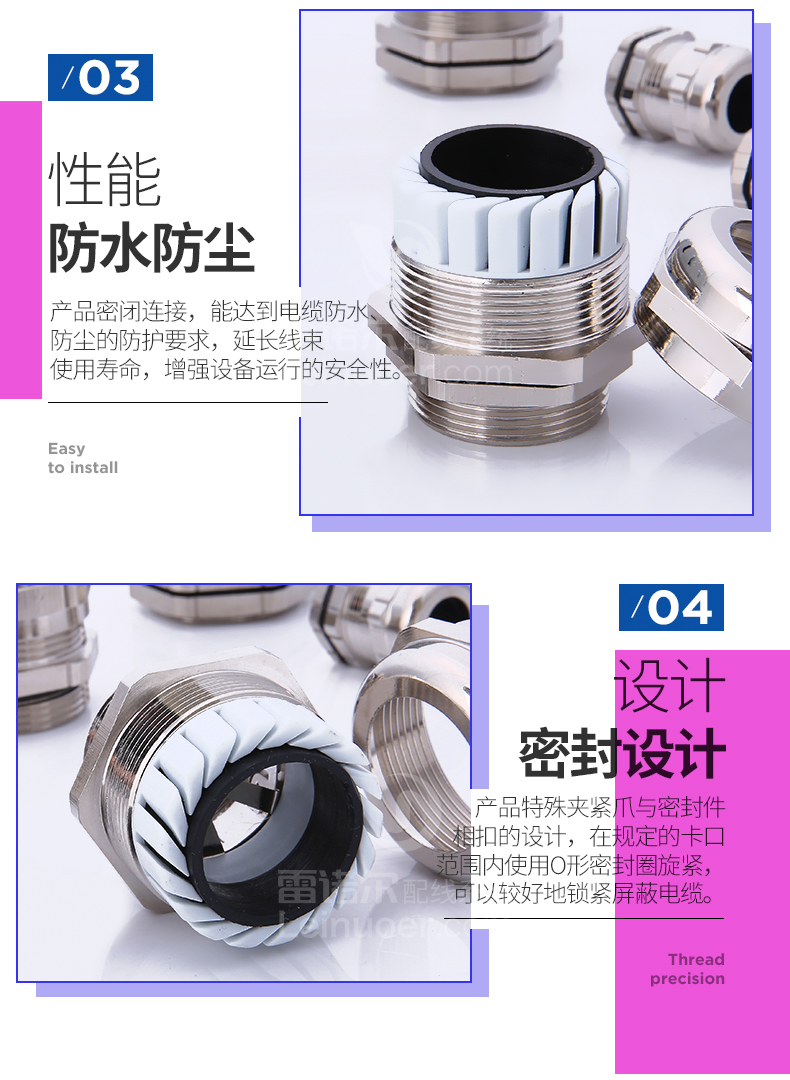

防護等級：在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，防水達IP68

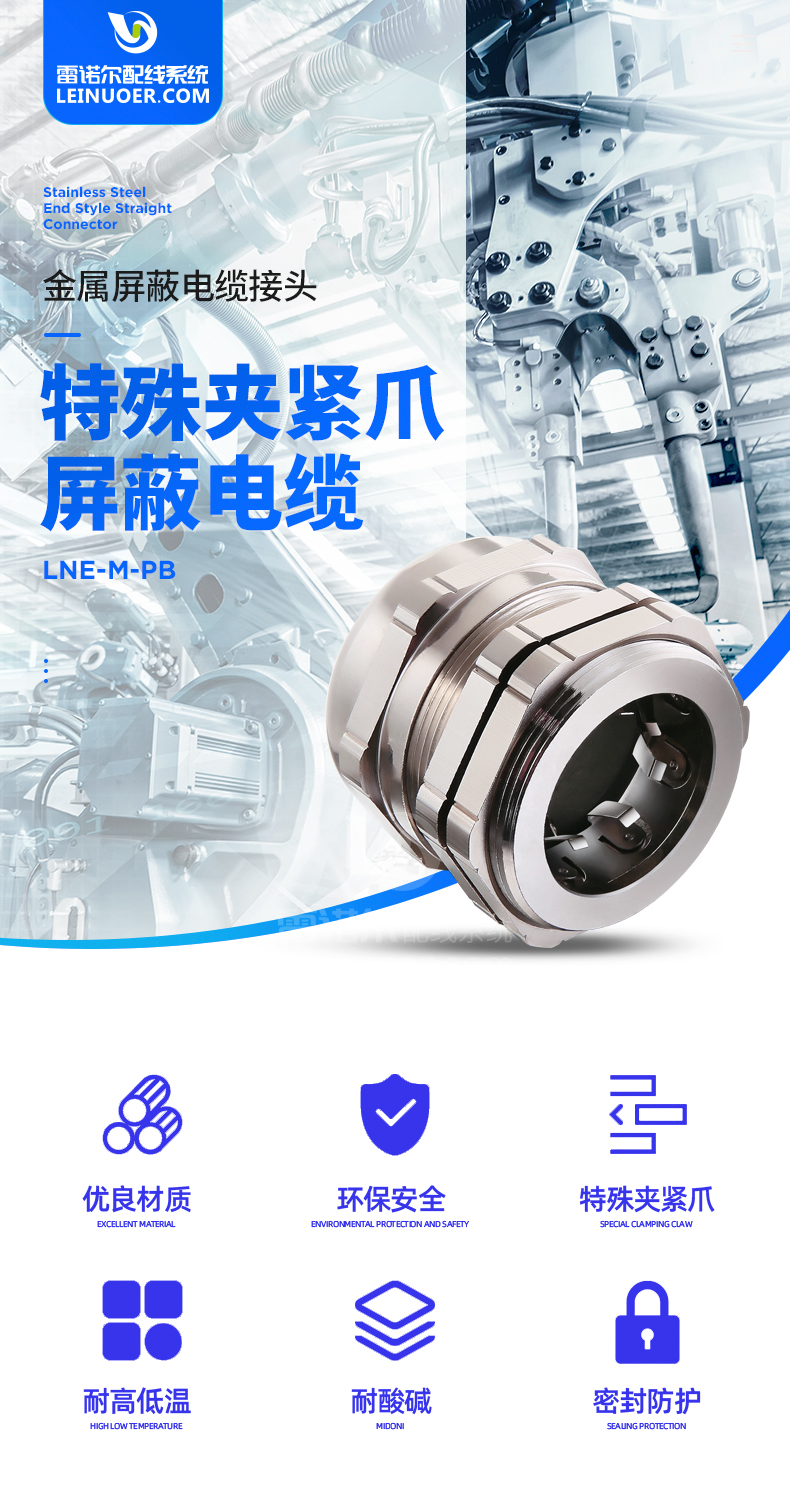

產品特性:特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑

使用方法：將屏蔽電纜的外護層破除一小段，并將屏蔽層截斷，將一小段屏蔽層導體反包在接頭的內芯套外部，長度應長于密封圈位置，然后用力放置入電纜接頭，并旋緊

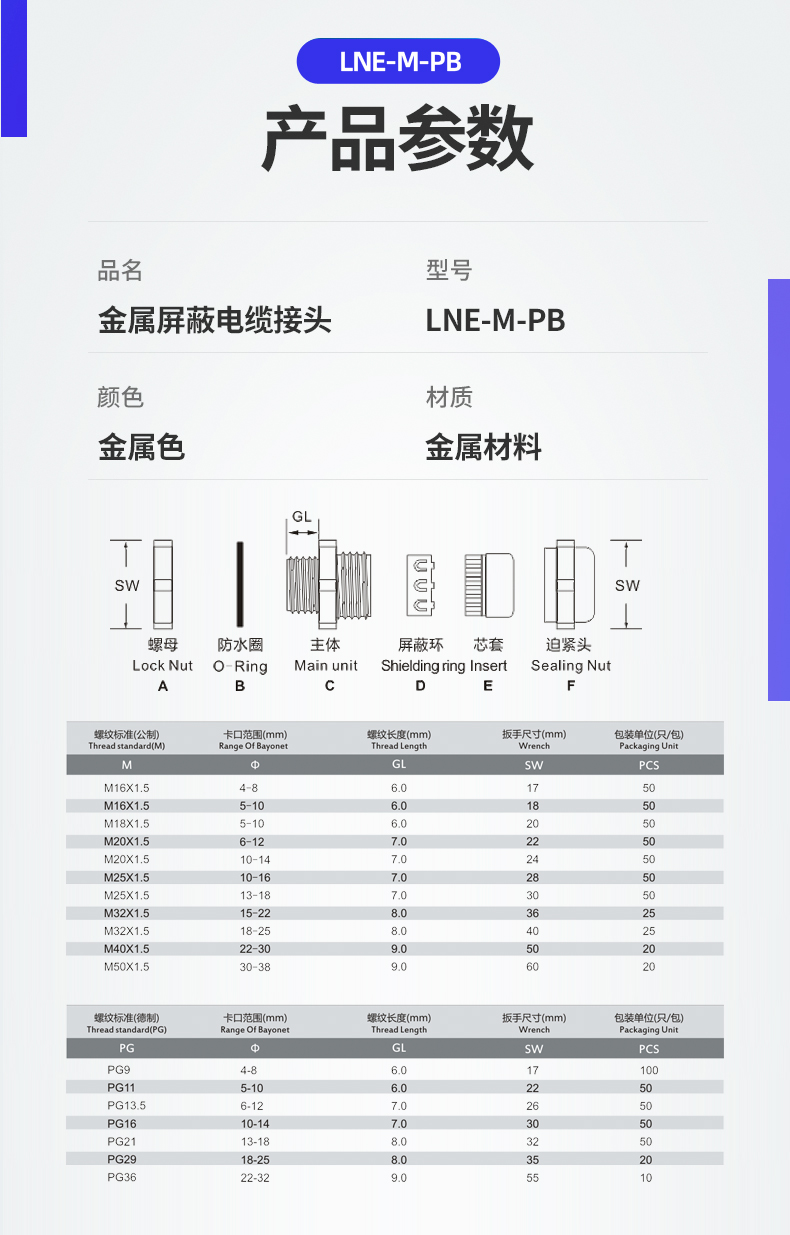

Order No. 訂貨號	Dimension of thread 螺紋尺寸	Range Of Bayonet 卡口范圍	AG Outer Diameter AG外徑	GL (mm)	Packaging Unit Units/Pack 包裝單位（個/包）
LNE-M-PB-M16	M16×1.5	4-8	16	6	50
LNE-M-PB-M16	M16×1.5	5-10	16	6	50
LNE-M-PB-M18	M18×1.5	5-10	18	6	50
LNE-M-PB-M20	M20×1.5	6-12	20	7	50
LNE-M-PB-M20	M20×1.5	10-14	20	7	50
LNE-M-PB-M25	M25×1.5	10-16	25	7	50
LNE-M-PB-M25	M25×1.5	13-18	25	7	50
LNE-M-PB-M32	M32×1.5	15-22	32	8	25
LNE-M-PB-M32	M32×1.5	18-25	32	8	25
LNE-M-PB-M40	M40×1.5	22-30	40	9	20
LNE-M-PB-PG9	PG9	4-8	15.2	6	100
LNE-M-PB-PG11	PG11	5-10	18.6	6	50
LNE-M-PB-PG13.5	PG13.5	6-12	20.4	7	50
LNE-M-PB-PG16	PG16	10-14	22.5	7	50
LNE-M-PB-PG21	PG21	13-18	28.3	8	50
LNE-M-PB-PG29	PG29	18-25	37	8	20
LNE-M-PB-PG36	PG36	22-32	47	9	10
