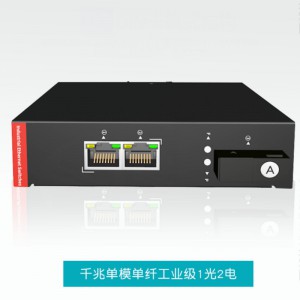

2口千兆光纖收發器工業導軌式接收機；光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：2個千兆網口；安裝方式：工業導軌式；型號：HY5700-4512G-FC20A；品牌：漢源高科

2口千兆光纖收發器工業導軌式發送機；光口：1個千兆光口，距離20公里，F(xiàn)C口，單模單纖；電口：2個千兆網口；安裝方式：工業導軌式；型號：HY5700-4511G-FC20B；品牌：漢源高科

2個10/100/1000BaseT（X）自適應RJ45接口；1個1000BaseFX以太網光纖接口，F(xiàn)C和SC可選；單模單纖，傳輸距離可達20、40、80公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；存儲轉發交換方式；廣播風暴防護；支持QoS技術；平均無故障時間MTBF≥10萬小時；全金屬封閉結構，工作溫度范圍可以達到-40℃~+85℃；工業級設計，安裝簡便、即插即用。

產品特性

u支持2個10/100/1000M以太網RJ45電口及1個1000M光口（SC/FC/LC可選）

u電接口（RJ45接口）支持10/100/1000M自適應、全/半雙工方式、MDI/MDI-X自動偵測

u支持IEEE802.3、IEEE802.3x、IEEE802.3u標準，MDI/MDI-X自適應

u超低位延遲和彈性緩存技術：采用“存儲轉發”模式，無縫連接不同速率設備，工作模式自適應

u輸入電壓：DC12~36V（雙電源冗余備份），電源支持過載保護，防反接保護

u防雷等級：電源入口及RJ45電口均為四級防雷

u符合工業四級電磁兼容性要求

u防護等級：IP40、防浪涌靜電、DIN卡軌式、金屬鋁型材、無風扇設計

u工作溫度：-40℃~+85℃（工業級物料）

產品描述

HY5700-4512G-SC20是一款非網管型工業級千兆光纖收發器，擁有1個1000M光口，2個10/100/1000Base-T(X)自適應以太網RJ45接口。可幫助用戶實現以太網數據的交換、匯聚以及遠距離光傳輸功能。設備采用無風扇，低功耗設計，具有使用方便、體積小巧、維護簡單等優點。產品設計符合以太網標準，添加防雷保護措施，-40℃~+85℃的寬范圍工作溫度。該設備可應用于智能交通、電信、安防、金融證券、海關、海運、電力、水利及油田等各種寬帶數據傳輸領域。

典型應用

u高寒工業通信，環保監控

u鋼鐵/冶金/礦山，氣井油田

u電力輸送網絡，軌道交通

u高速公路，地鐵綜合通信/監控

u港口水利工程，樓宇機房

u廠房車間，工業自動化控制

u充電樁，風力發電，太陽能變電站

u石油，石化，污水處理

u科研機構，實驗室，學校機構

u安防監控等

產品參數

接口（Provider Mode Ports）

業務接口（Fixed Port）：1*1000Base-FX；2*10/100/1000Base－T

管理接口（Management Port）：不支持

電源接口（Power Interface）：鳳凰端子，雙電源冗余

LED燈（LED Indicators）：PWR，Link/ACT LED

線纜類型及距離（Cable Type&Transmission Distance）

雙絞線（Twisted-pair）：0-100m（CAT5e，CAT6）

單模光纖（Monomode Optical Fiber）：20/40/60/80/100KM

多模光纖（Multimode Optical Fibre）：550m

網絡拓?fù)?amp;規模（Net Topology&Networking Scale）

環形拓?fù)洌≧ing Topology）：不支持

星型拓?fù)洌⊿tar Topology）：支持

總線拓?fù)洌˙us Topology）：支持

樹形拓?fù)洌═ree Topology）：支持

電氣特性（Electrical Specifications）

輸入電壓（Input Voltage）：DC12-36V

功耗（Power Consumption）：滿載（Total power）＜6W

PoE支持（PoE Support）

PoE端口（PoE Port）：1-2

PoE協議（PoE Protocol）：802.3af，802.3at

PoE引腳分配（Pin Assignment）：1,2,3,6

PoE管理模式（PoE Management）：不支持

二層交換（Layer 2 Switching）

交換容量（Switching Capacity）：10G

包轉發率（Packet Forwarding Rate）：7.44Mpps

MAC地址表（MAC Address Table）：8K

VLAN支持及數量（VLAN）：不支持

包緩沖區（Buffer）：1M

轉發延遲（Forwarding Delay）:<4us

端口特性（Port Feature）：交叉直連自適應

流量控制（Traffic Control）：支持

巨型幀（Jumbo Frame）：支持10KBytes

環境條件（Environment）

工作溫度（Operating Temperature）：-40℃~+85℃

儲藏/運輸溫度（Storage Temperature）：-40℃~+85℃

相對濕度（Relative Humidity）：5%~95%不支持凝露（non-condensing）

散熱方式（Thermal Methods）：無風扇設計，自然散熱

MTBF：100,000小時

機械結構（Mechanical Dimensions）

尺寸（Product Size）：118X91X31mm

安裝方式（Installation Method）：DIN卡軌

重量（Weight）：0.36KG

防護（EMC&Ingress Protection）

IP等級（IP Level）：IP40

電源浪涌防護（Surge Protection Of Power）：IEC 61000-4-5 Level 4+（2KV/1KV）（8/20us）

網口浪涌防護（Surge Protection Of Ethernet Port）：IEC 61000-4-5 Level 4+（4KV/2KV）（10/700us）

EMI：CLASS A

抗靜電干擾（ESD）：IEC 61000-4-2 Level 4（8K/15K）

自由跌落（Free Fall）：0.5m

配套和附件（Accessories）

配套設備（Accessories）：設備，端子，選配電源適配器，說明書，合格證

訂購信息

推薦型號產品描述

HY5700-4512G-SC20 千兆1光2電、SC接口、單模雙纖、20公里、導軌式、DC12~36V供電

HY5700-4512G-SC02 千兆1光2電、SC接口、多模雙纖、2公里、導軌式、DC12~36V供電

HY5700-4512G-SC20A/B 千兆1光2電、SC接口、單模單纖、20公里、導軌式、DC12~36V供電

HY5700-4512G-FC20A/B 千兆1光2電、FC接口、單模單纖、20公里、導軌式、DC12~36V供電

HY5700-4512G-LC20 千兆1光2電、LC接口、單模雙纖、20公里、導軌式、DC12~36V供電

HY5700-4512GP-SC20 千兆1光2電、SC接口、單模雙纖、20公里、導軌式、帶POE功能、DC48V供電

HY5700-4512GP-SC02 千兆1光2電、SC接口、多模雙纖、2公里、導軌式、帶POE功能、DC48V供電

HY5700-4512GP-SC20A/B 千兆1光2電、SC接口、單模單纖、20公里、導軌式、帶POE功能、DC48V供電

HY5700-4512GP-FC20A/B 千兆1光2電、FC接口、單模單纖、20公里、導軌式、帶POE功能、DC48V供電

HY5700-4512GP-LC20 千兆1光2電、LC接口、單模雙纖、20公里、導軌式、帶POE功能、DC48V供電

注：光口傳輸速率20KM/40KM/60KM/80KM/100KM可選
