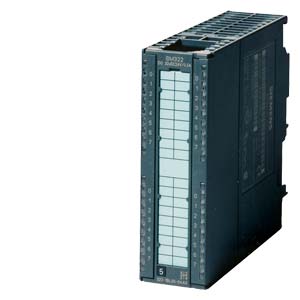

SIMATIC S7-300，數字輸出 SM 322，電位隔離， 8 個數字輸出（繼電器），1個 40針， 24V DC，120-230V AC，5 A 帶 過電壓保護 RC 過濾器 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
24 V |
| ● 允許范圍，上限 (DC) |
120 V |
| 負載電壓 L1 |
| ● 額定值 (AC) |
230 V |
| 輸入電流 |
| 來自電源電壓 L+，***大值 |
160 mA |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
3.5 W |
| 數字輸出 |
| 數字輸出端數量 |
8; 繼電器 |
| 短路保護 |
否; 外部預設 |
| 控制數字輸入 |
是 |
| 輸出端的通斷能力 |
| ● 照明負載時的***大值 |
1 500 W; AC 230 V |
| ● 帶電子激勵器的節能燈和熒光燈 |
10x 58 W |
| ● 傳統的補償式熒光燈 |
1x 58 W |
| ● 無補償熒光燈 |
10x 58 W |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
5 A |
| ● 針對信號“1”的***小負載電流 |
10 mA |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
2 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| ● 電感負載（依照 IEC 60947-5-1，DC13/AC15）***大值 |
0.5 Hz |
| ● 照明負載時的***大值 |
2 Hz |
| ● 機械，***大值 |
10 Hz |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — ***高可達 60 ℃，***大值 |
5 A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
5 A |
| 繼電器輸出端 |
| ● 接觸電路（內部） |
是; 330 歐姆，0.1uF |
| ● ***大操作循環數 |
100 000; 100000（24 V DC，5 A 時），100000（230 V AC，5 A 時） |
| 觸點的通斷能力 |
| — 電感負載時的***大值 |
5 A; 5 A (230 V AC)， 5 A (24 V DC) |
| — 電阻負載時的***大值 |
5 A; 5 A (230 V AC)， 5 A (24 V DC) |
| — 連續熱電流，***大值 |
5 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 報警 |
是 |
| 診斷功能 |
是; 可參數化 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| ● 數字輸出狀態顯示（綠色） |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
1 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| ● 在通道和繼電器電源之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
AC 1500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
320 g |
