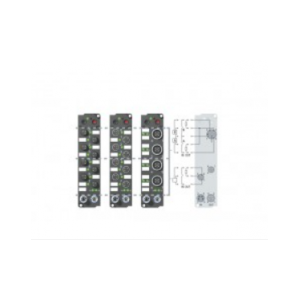

IE202x | 8 通道 數字量輸出 24 V DC, IMAX = 2 A (∑ 4 A)

IE202x 數字量輸出端子盒以電隔離的形式將自動化單元傳輸過來的二進制控制信號傳到處理層的執行器上。每通道輸出電流*大為 2 A，但所有通道的電流之和不能超過 4 A。在不需要所有通道同時輸出或者不是所有連接的執行器都需要 2 A 信號電流的場合，這種端子盒特別適用。

其信號狀態由 LED 指示。信號連接可以選擇 8 mm 彈簧扣式（IE2020）、M8（IE2021）或 M12（IE2022）螺旋式連接器。每通道都具有短路和反接保護功能。

技術參數	IE2020	IE2021	IE2022
輸出點數	8
輸出連接方式	8 mm, 彈簧扣式	M8, 螺旋式	M12, 螺旋式
負載類型	電阻性負載、電感式負載、燈類負載
額定輸出電壓	24 V DC (-15 %/+20 %)
*大輸出電流	每通道 2 A，分別有短路保護，總電流不能超過 4 A
短路電流	max. 4 A
輔助供電電流	typ. 30 mA 每通道
電源連接	供電： 1 x M8 公插座, 4 針; 下游連接: 1 x M8 母插座, 4 針
過程映像中的位寬	8 點輸出
電氣隔離	通道 / 控制電壓:無, 通道之間:無, 控制電壓/現場總線: 有, 通過 IP-Link
工作 / 儲藏溫度	0…+55 °C/-25…+85 °C
抗振 / 抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29
抗電磁干擾 / 抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4
防護等級 / 安裝位置	IP 65/66/67 (符合 EN 60529)/可變
