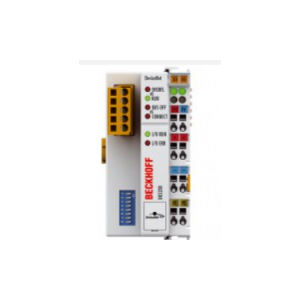

BK5200, BK5210, BK5220 | DeviceNet 總線耦合器

子排可以通過模塊化方式擴展。一個節點由一個總線耦合器、1- 64 個任意數量的端子模塊以及一個末端端子模塊組成。采用 BK5210“經濟型”總線耦合器，可極為經濟地建立 I/O 連接，*多可連接 64 個數字量輸入/輸出端子模塊。

通過 K-bus 擴展技術，用“經濟增強型”總線耦合器 BK5220 *多可連接 255 個空間分布式總線端子模塊到總線耦合器中。“經濟增強型”系列支持所有 Beckhoff 系統總線端子模塊，每個從站可處理 1020 個數字量信號和 256 個模擬量輸入和輸出通道。

該總線耦合器的運行基于 CAN 協議。根據 BK52x0 總線耦合器所基于的 DeviceNet 標準，不同的 DeviceNet 設備可在一個網絡上運行。DeviceNet 是基于對通訊對象的一種定義，用于自動化技術領域專用傳感器/執行器的數據交換。

使用 KS2000 組態軟件，可在 PC 上對總線耦合器和總線端子進行參數化。不使用 KS2000 也可進行調試。

對模擬量 I/O、位置測量等復雜信號的處理

總線耦合器 BK5200 和 BK5220 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式沒有什么區別。控制器過程映像區內的信息以字節陣列的格式顯示。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每一個具體應用*佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數。總線端子模塊可以用故障安全型方式***存儲這些設置。

Beckhoff 可提供 DeviceNet 組態工具所需要的 EDS 數據文件。

系統參數	DeviceNet | BK5200, BK5210, BK5220
I/O 站數量	64
數據傳輸介質	屏蔽雙絞銅纜，帶電源，5 針
*大電纜長度	500 m 250 m 100 m
數據傳輸速率	125 kbaud 250 kbaud 500 kbaud
運行模式	位選通命令、輪詢、循環、狀態改變（COS）
DeviceNet 類型	通訊適配器

技術參數	BK5200	BK5210	BK5220
總線端子模塊數量	64	64	64 (通過 K-bus 擴展可達 255)
現場總線的*大字節數	512 byte 輸入和 512 byte 輸出	32 byte 輸入和 32 byte 輸出	512 byte 輸入和 512 byte 輸出
數字量 I/O 信號	512 輸入/輸出	256 輸入/輸出	1,020 輸入/輸出
模擬量 I/O 信號	256 輸入/輸出	–	256 輸入/輸出
組態方式	通過 KS2000 或控制器
數據傳輸速率	通過 Dip 開關	通過 Dip 開關	自動檢測
總線接口	1 個開放式可插拔連接器，5 針
電源	24 V DC (-15 %/+20 %)，通過總線電纜提供 11…25 V（符合 DeviceNet 規范）
輸入電流	70 mA + (總 K-bus 電流)/*大 4, 500 mA
啟動電流	約 2.5 倍持續電流
建議保險絲容量	≤ 10 A
K-bus 供電電流	1,750 mA	500 mA	1,750 mA
電源觸點	*大 24 V DC / *大 10 A
電氣隔離	500 Vrms (電源觸點/總線耦合器電源電壓)
重量	約 150 g	約 130 g	約 130 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變

附件
KS2000	用于擴展參數化的組態軟件
電纜組件	電纜組件和連接器
FC520x	帶 PCI 接口的 PC 現場總線接口卡

訂貨信息	描述
BK5200	用于連接*多 64 個總線端子模塊的 Devicenet 總線耦合器
BK5210	用于連接*多 64 個數字量總線端子模塊的 Devicenet 總線耦合器
BK5220	用于連接*多 64 個（通過 K-bus 擴展可達 255）總線端子模塊的 Devicenet“經濟增強型”總線耦合器
BK5250	用于連接*多 64 個（通過 K-bus 擴展可達 255）總線端子模塊的 Devicenet“緊湊型”總線耦合器
	用于連接*多 64 個（通過 K-bus 擴展可達 255）總線端子模塊的 DeviceNet“低成本型”總線耦合器
BC5250, BX5200	DeviceNet 總線端子模塊控制器
