型號

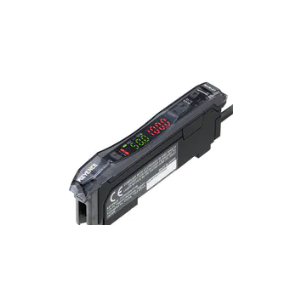

LV-N11MN

類型

監視器輸出

輸出型

NPN

電纜 / 連接器

電纜

主裝置 / 擴展單元

主裝置

I / O

控制輸出

1 路輸出

外部輸入

1 路輸入

監視器輸出

1 路輸出

輸出選擇

LIGHT-ON / DARK-ON (可用開關選擇)

計時器功能

計時器關閉 / 斷開延時計時器 / 開啟延時計時器 / 單次計時器，
計時器持續時間可選擇：1 ms 至 9999 ms，
與設置值的***大誤差：***大 ±10%

控制輸出

NPN 集電極開路 30 V，殘留電壓 1 V 或更低(輸出電流：10 mA 或更小)/ 2 V 或更低(輸出電流：10 至 100 mA)
(獨立)1 路***大輸出：100 mA 或更小，2 路輸出總計：100 mA 或更小
(多個連接)1 路***大輸出：20 mA 或更小

響應時間

80 µs (HIGH SPEED) / 250 µs (FINE) / 500 µs (TURBO) / 1 ms (SUPER) / 4 ms (ULTRA) / 16 ms (MEGA) *1

監視器輸出

電壓輸出：1 到 5 V；負載電阻：10 k 或以上；重復精度：總量程的 ±0.5%；
響應時間：1 ms (HIGH SPEED, FINE, TURBO)，1.2 ms (SUPER)，1.8 ms (ULTRA)，4.2 ms (MEGA)

外部輸入

輸入時間：2 ms (ON) / 20 ms (OFF) 或更長*2

抗干擾裝置數量

連接到非 LV-S31 裝置：0 代表 HIGH SPEED ； 2 代表 FINE / TURBO / SUPER ；4 代表 ULTRA / MEGA，
連接到 LV-S31 ：2 代表 FINE ；4 代表 TURBO / SUPER / ULTRA / MEGA*3

外殼大小

H 32.6 mm × W 9.8 mm × L 78.7 mm

增設擴展單元

***多總共可連接 17 個裝置（2 路輸出類型被視為 2 個裝置）

保護電路

極性反接保護、過電流保護、電涌吸收器

額定

電源電壓

24 VDC (工作電壓 10-30 VDC (包括紋波))、紋波 (P-P) 10 % 以下、2 類 或 LPS*4*5

功率消耗

正常：830 mW 或更少(30 V 時。24 V 時 30 mA，12 V 時 56 mA 或更少)*6
Eco on 模式：710 mW 或更少(30 V 時。24 V 時 26 mA，12 V 時 48 mA 或更少)*6
Eco Full 模式：550 mW 或更少(30 V 時。24 V 時 21 mA，12 V 時 40 mA 或更少)
*7

環境抗耐性

環境溫度

-20 至 +55 °C (無凍結)*8

相對濕度

35 至 85 % RH (無凝結)

抗震性

10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時

耐沖擊性

500 m/s2、X,Y,Z 方向各 3 次

材料

電纜

PVC

外殼

主裝置與外殼材料：聚碳酸酯

重量

大約 75 g
