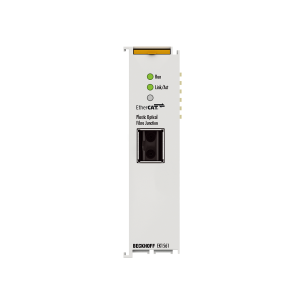

倍福EK1561 | 1 端口 EtherCAT 塑料光纖接頭
帶有 POF（聚合物光纖）連接的 EK1561 1 端口EtherCAT分線器可用于 EtherCAT 端子模塊中 EtherCAT端子模塊之間任意位置的 EtherCAT 星形拓?fù)浣Y(jié)構，并支持使用 100BASE FX 硬件 (POF) 配置 EtherCAT 星形拓?fù)洹?/font>一個模塊化的 EtherCAT 星型集線器可以通過在一個站中使用多個 EK1561 單元來實現。
特殊功能：
- 連接技術：1 x POF（聚合物光纖）通過通用鏈路插座連接
- 連接長度：***長 50 m
- 可用于配置 EtherCAT 星形拓?fù)?/font>
EK1561 有一個用于 POF 雙工連接器的通用鏈路插座。與EtherCAT 耦合器（例如 EK1100）結合使用，它可以實現從 100BASE-TX 到 100BASE-FX 硬件 (POF) 的轉換。使用 EK1561 和用于 POF 的 EK1541 EtherCAT 耦合器可以達到***遠 50 m 的距離。與玻璃纖維不同，POF 纖維在現場很容易接線。
產品狀態：
定期交貨
| 技術數據 | EK1561 |
|---|---|
| EtherCAT 系統內的任務 | 通過 POF 耦合 EtherCAT 接頭 |
| 數據傳輸介質 | 塑料光纖（POF） |
| 站間距離 | ***大限度。50 m (100BASE-FX) |
| EtherCAT 端子數量 | – |
| 外圍信號的類型/數量 | – |
| 協議 | EtherCAT |
| 延遲 | 大約 1微秒 |
| 數據傳輸率 | 100 兆比特/秒 |
| 配置 | 不需要 |
| 總線接口 | 1 x ZS1090-0008 POF 插頭 |
| 電源 | 從 E-bus |
| 電流消耗 24 V DC | – |
| 電流消耗 E-bus | 類型。200毫安 |
| 重量 | 大約 65 克 |
| 工作/儲存溫度 | -25…+60 °C/-40…+85 °C |
| EMC 抗擾度/輻射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 相對濕度 | 95 %，無冷凝 |
| 抗振/抗沖擊 | 符合 EN 60068-2-6/EN 60068-2-27 |
| 保護。評級/安裝位置 | IP20/變量 |
| 批準/標記 | CE, UL |
| 住房數據 | 24日 |
|---|---|
| 設計形式 | 帶信號 LED 的緊湊型端子外殼 |
| 材料 | 聚碳酸酯 |
| 尺寸（寬 x 高 x 深） | 24 毫米 x 100 毫米 x 52 毫米 |
| 安裝 | 在 35 mm DIN 導軌上，符合 EN 60715 帶鎖 |
| 通過并排安裝 | 雙槽和鍵連接 |
| 打標 | – |
| 接線 | 特定的推入式連接 |
