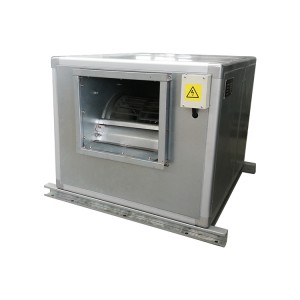

采用聚胺脂發泡或單層面板，它具有強度高、重量輕、耐腐蝕性能好、不易老化、噪聲低等特點。該系列風機適用于輸送空氣和其他不自燃、對人體無害、無腐蝕性氣體，氣體內不允許有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m³，適用介質溫度不得超過80°C。

CFG-I 系列性能參數表

CFG-I 系列結構示意圖（水平出風）

水平出風風柜的選型方式（示例說明）

CFG-I 系列外形尺寸表（水平出風）

CFG-I 系列結構示意圖（頂出風）

頂出風風柜的選型方式（示例說明）

CFG-I 系列外形尺寸表（頂出風）

離心風機進出風口通用位置示意圖



一、風機訂貨須知：

1、訂貨時必須說明風機類別，例如：離心排煙風機，離心排風風機，離心加壓風機，軸流排煙風機，軸流普通風機等功能。

2、訂貨時必須提供風機設計參數，風量、風壓、功率等重要參數。

3、訂貨時應提供離心風機的進出風口方向，表示法如圖：A、B、C

4、風機安裝空間有限，尺寸有特殊要求的訂貨時必須說明。

5、如機房墻及樓宇通道已封堵，需我司現場拼裝，請在訂貨時注明。

6、風機訂貨時要注明風機電源要求，380V 50HZ或220V 50HZ。

二、機組使用說明：

1、坐地式風機基礎，基礎尺寸建議每邊比機組外型尺寸大于100mm。

2、電機應接在有電機缺象保護器和過載保護器的電源上，5.5KW以下的電機可直接啟動；7.5KW以上的電機應降壓啟動。機殼應接地。

3、風機的電源為三相380V 50HZ。先檢查電源是否符合要求，有無缺相，三相是否平衡后方可與電機相接。接通后先啟動電機，檢查風機轉向是否正確，如轉向相反，應停機將電源相序改變，然后將電機電源正式接好。

4、風機進出風口與風道間用軟接頭連接。

5、新機運行一個月后，應檢查皮帶松緊程度及螺栓是否松動現象，如有發現應及時調整緊固，以免出現問題。

6、風機常年運行，帶座軸承潤滑脂應半年更換一次。常溫可用2#鋰基脂或同性能潤滑脂，高溫場合需用高溫潤滑脂。如果過渡季節停機，潤滑脂必須保證每年更換一次。
