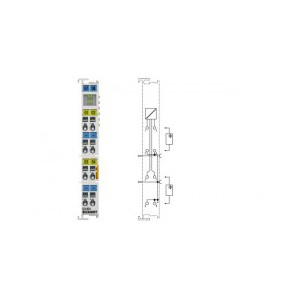

KL4404, KL4408, KL4434, KL4438 | 4/8 通道模擬量輸出端子模塊，-10/0…+10 V

KL4404、KL4408、KL4434 和 KL4438 模擬量輸出端子模塊用于輸出 0…10 V 或 -10…+10 V 范圍內的信號。該端子模塊能夠?yàn)樘幚韺犹峁┓直媛蕿?12 位的電氣隔離信號。在 KL4404 和 KL4434 總線端子模塊中，有 4 個輸出端為 2 線制型。KL4408 和 KL4438 有 8 個通道，特別適合安裝在控制柜內以節省空間。采用單一導線連接技術可*大限度地減少連接多通道執行器所占用的空間。

總線端子模塊有一個公共接地電位端。電源觸點被連在一起。輸入端的基準接地為 0V 電源觸點。LED 指示與總線耦合器的數據交換狀態。

技術參數	KL4404 | KS4404	KL4408 | KS4408	KL4434 | KS4434	KL4438 | KS4438
輸出點數	4	8	4	8
信號電壓	0…10 V	0…10 V	-10…+10 V	-10…+10 V
負載	> 5 kΩ （短路保護）
測量誤差	< ±0.1 %（滿量程）	< ±0.2 %（滿量程）	< ±0.1 %（滿量程）	< ±0.2 %（滿量程）
分辨率	12 位
轉換時間	~ 4 ms	~ 8 ms	~ 4 ms	~ 8 ms
電氣隔離	500 Vrms （K-bus/信號電壓）
K-bus 電流消耗	20 mA
過程映像中的位寬	輸出：4 x 16 位數據（每通道 4 x 8 位控制/狀態可選）	output: 8 x 16 位數據（8 x 8 位控制/狀態可選）	輸出：4 x 16 位數據（每通道 4 x 8 位控制/狀態可選）	output: 8 x 16 位數據（8 x 8 位控制/狀態可選）
組態	無地址或組態設置
重量	75 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊
