SIPLUS ET 200SP CPU 1515SP PC2 基于 6ES7677-2DB42-0GB0 帶防腐蝕涂層， -40 - +60°C， 8GB RAM，30GB CFAST 安裝 Windows 10 IoT 企業版 64 位和 S7-1500 軟件控制器預裝 CPU 1505SP，接口： 1個 CFAST 插槽，1 個 SD/MMC 插槽， 1 個 ET 200SP 接口總線適配器 PROFINET， 1x 10/100/1000 MBit/s 以太網 2 x USB 3.0；2x USB 2.0， 1x 顯示屏端口，文檔在 U 盤上，恢復 U 盤

一般信息

產品類型標志

CPU 1515SP PC2

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本

參見文章 ID：109746275

安裝的軟件

● 可視化

否

● 控制

S7-1500 軟件控制器 CPU 1505SP

配置控制

通過數據組

是

操作元件

運行模式開關

1

電源電壓

額定值 (DC)

24 V

允許范圍，下限 (DC)

19.2 V

允許范圍，上限 (DC)

28.8 V

反極性保護

是

電源和電壓斷路跨接

● 停電/斷電跨接時間

5 ms

輸入電流

耗用電流（額定值）

1.8 A; 處理器滿負載，包括 ET 200SP 模塊并使用 USB

耗用電流（空載），典型值

0.5 A

耗用電流，***大值

2.9 A

I²t

0.426 A²·s; 在啟動電流脈沖時

功率

消耗的有效功率，***大值

43 W; 包括 ET 200SP 模塊并使用 USB

背板總線上的饋電功率

8.75 W

功率損失

功率損失，典型值

16 W

處理器

處理器類型

Intel Atom E3940，1.6GHz，4 核

存儲器

存儲器類型

DDR3L

主存儲器

8 GB RAM

CFast 存儲卡

是; 30 GB 閃存

需要 SIMATIC 存儲卡

否

工作存儲器

● 集成（用于程序）

1 Mbyte

● 集成（用于數據）

5 Mbyte

● 集成（用于 CPU Runtime 的 CPU 功能庫）

20 Mbyte

裝載存儲器

● 內置（在 PC 的大容量存儲器中）

320 Mbyte

緩沖

● 帶不間斷電源

是; 所有被聲明為剩余的存儲區域

● 帶非易失性存儲器

是

CPU-處理時間

對于位運算，典型值

10 ns

對于字運算，典型值

12 ns

對于定點運算，典型值

16 ns

對于浮點運算，典型值

64 ns

CPU-組件

元素數量（總數）

6 000; 元素不僅可以是數據塊、功能塊和功能等模塊，還可以是用戶自定義數據類型、全局性常量等

DB

● 數量，***大值

5 999; 數字條：1 至 65535

● 容量，***大值

5 Mbyte

FB

● 數量，***大值

5 998; 數字條：1 至 65535

● 容量，***大值

1 024 kbyte

FC

● 數量，***大值

5 999; 數字條：1 至 65535

● 容量，***大值

1 024 kbyte

OB

● 容量，***大值

1 024 kbyte

● 可用循環 OB 數量

100

● 時間報警 OB 數量

20

● 延遲報警 OB 數量

20

● 喚醒警告 OB 數量

20

● 過程報警 OB 數量

50

● DPV1 報警 OB 的數量

3

● 等時模式 Ob 數量

1

● 技術同步警告 OB 數量

2

● 啟動 OB 數量

100

● 異步錯誤 OB 數量

4

● 同步錯誤 OB 數量

2

● 診斷報警 OB 的數量

1

嵌套深度

● 每個優先等級

24

計數器、定時器及其剩磁

S7 計數器

● 數量

2 048

剩磁

— 可調整

是

IEC 計數器

● 數量

任意（僅由系統內存進行限制）

剩磁

— 可調整

是

S7 時間

● 數量

2 048

剩磁

— 可調整

是

IEC 計時器

● 數量

任意（僅由系統內存進行限制）

剩磁

— 可調整

是

數據范圍及其剩磁

保留的數據范圍（包括時間、計數器、標記），***大值

410 kbyte; 存儲在 NVRAM 中；存儲在主存儲器中，5 242 020 字節

標記

● 容量，***大值

16 kbyte

● 定時標記數量

8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte

數據組件

● 可調整剩磁

是

● 預設剩磁

否

本地數據

● 每個優先等級，***大值

64 kbyte; 每個塊***大 16 KB

地址范圍

IO 模塊數量

8 192

外設地址范圍

● 輸入端

32 kbyte; 所有輸入端位于過程映像內

● 輸出端

32 kbyte; 所有輸出端位于過程映像內

分量過程映像

● 分量過程映像數量，***大值

32

硬件擴展

集成電源

是

分布式 IO 系統數量

20

DP 主站數量

● 關于 CM

1

IO 控制器數量

● 通過 PC 接口

1

組件載體

● 每個組件載體的組件，***大值

64; CPU 1515SP 個人計算機 + 64 個模塊 + 服務模塊

● 行數，***大值

1

PtP CM

● PtP CM 數量

僅通過可用的插槽限制可連接的 PtP CM 數量

時間

時鐘

● 類型

硬件時鐘

● 硬件時鐘（實時時鐘）

是; 分辨率： 1s

● 緩沖持續時間

6 wk; 當環境溫度為 40°C 時，典型值

● 每日偏差，***大值

10 s; 典型值：2 s

時間同步

● 提供支持

是

● 在 DP 上，主站

是

● 在以太網上通過 NTP

是

● 與 Windows 時鐘，從站

是

接口

工業以太網接口數量

2

PROFINET 接口數量

1

PROFIBUS 接口數量

1; 通過 CM DP 模塊

RS 485 接口數量

1; 通過 CM DP 模塊

USB 接口數量

4; 2x USB 2.0，2x USB 3.0 前置

SD 卡插槽數量

1

視頻接口

● 圖形界面

1x 顯示屏端口

1. 接口

接口類型

PROFINET

傳輸速率的自動計算

是

自動協商

是

自動交叉

是

連接數量

88

物理接口

● RJ 45（以太網）

是; 通過 BA 2x RJ45 BusAdapter

— 傳輸速率，***大值

100 Mbit/s

— 工業以太網狀態 LED

是

● 端口數量

2

● 集成開關

是

● BusAdapter (PROFINET)

是; 可使用的BusAdapter：BA 2x RJ45，BA 2x FC，BA 2x SCRJ（FS03，2.2 版本起），BA SCRJ / RJ45（FS03 ，3.1 版本起），BA SCRJ / FC（FS03，3.1 版本起），BA 2x LC（FS03，3.3 版本起），BA LC / RJ45（FS03，3.3 版本起），BA LC / FC（FS03，3.3 版本起）

協議

● PROFINET IO 控制器

是

● PROFINET IO 設備

是

● SIMATIC 通訊

是

● 開放式 IE 通訊

是

● 網絡服務器

是

PROFINET IO 控制器

服務

— 等時模式

是

— ***短時鐘脈沖

500 µs

— IRT

是

— PROFIenergy

是

— 按優先級啟動

是; ***大 32 臺 PROFINET 設備；如果想在 STEP 7 使用 CPU 中 PROFINET 接口的“優先啟動”功能，必須借助交換機將 CPU 和設備分離（例如 SCALANCE X205）

— 可連接的 IO 設備數量，***大值

128

— 其中 IO 設備具備同步實時功能 (IRT)，***大值

64

— 線路上的，***大值

64

— 用于 RT 的可連接 IO 設備數量，***大值

128

— 線路上的，***大值

128

— 可同時激活/取消的 IO 設備數量，***大值

8

— 運行中更換的 IO 設備 (Partner-Ports)，支持

是

— 每臺工具的 IO 設備數量，***大值

8

— 更新時間

更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量

更新時間，IRT 時

— 發射脈沖為 500 µs 時

500 µs 至 8 ms

— 發射脈沖為 1 ms 時

1 ms 至 16 ms

— 發射脈沖為 2 ms 時

2 ms 至 32 ms

— 發射脈沖為 4 ms 時

4 ms 至 64 ms

— 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下

更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs）

更新時間，RT 時

— 發射脈沖為 500 µs 時

500 µs 至 256 ms

— 發射脈沖為 1 ms 時

1 ms 至 512 ms

— 發射脈沖為 2 ms 時

2 ms 至 512 ms

— 發射脈沖為 4 ms 時

4 ms 至 512 ms

地址范圍

— 輸入端，***大值

8 kbyte

— 輸出端，***大值

8 kbyte

PROFINET IO 設備

服務

— 等時模式

否

— ***短時鐘脈沖

500 µs

— IRT

是

— PROFIenergy

是

— 按優先級啟動

是

— 共享設備

是

— 共享設備中的 IO 控制器的***大數量

4

— 資產管理記錄

是

2. 接口

接口類型

集成以太網接口

傳輸速率的自動計算

是

自動協商

是

自動交叉

是

物理接口

● RJ 45（以太網）

是; 集成

— 傳輸速率，***大值

1 000 Mbit/s

— 工業以太網狀態 LED

否

● 端口數量

1

3. 接口

接口類型

帶有 CM DP 的PROFIBUS

連接數量

44

物理接口

● RS 485

是

協議

● PROFIBUS DP 主站

是

● PROFIBUS DP 從站

是

● SIMATIC 通訊

是

PROFIBUS DP 主站

● DP 從站數量，***大值

125

服務

— 等距離

否

— 等時模式

否

地址范圍

— 輸入端，***大值

8 kbyte

— 輸出端，***大值

8 kbyte

国产精品亚洲一区二区z-国产精品亚洲一区二区三区-国产精品亚洲一区二区三区喷水-国产精品亚洲一区二区三区在线-国产精品亚洲一区二区无码-国产精品亚洲一区二区在线观看

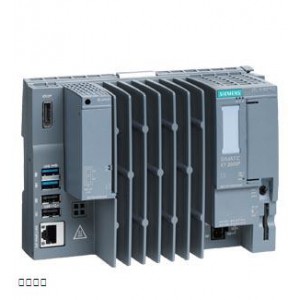

西門子ET200SP 6AG1677-2DB42-2GB0 CPU模塊
