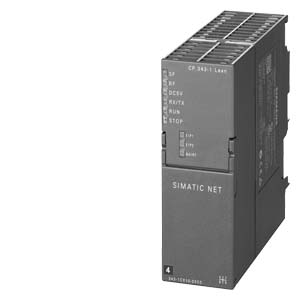

西門子通信處理器 6GK7343-1CX10-0XE0
| 產品類型名稱 |
CP 343-1 Lean |
 |
通信處理器 CP 343-1 Lean，用于將 SIMATIC S7-300 連接至 工業以太網，通過 TCP/IP 和 UDP，Multicast， 發送/接收，帶和不帶 RFC1006，提取/寫入， S7 通信（服務器）， PROFINET IO 設備 集成 2-端口交換機 ERTEC 200，模塊更換 不帶編程設備 PG，SNMP 診斷， 通過局域網初始化， 2x RJ45 接口，用于 LAN (10/100 Mbit/s)。 |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 100 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
2 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合工業以太網 |
2 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 工業以太網接口 |
RJ45 端口 |
| ● 在***個接口處 / 符合工業以太網 |
RJ45 端口 |
| 電氣連接規格 |
|
| ● 適用于電源 |
2 針可插接端子排 |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
5 V |
| 供電電壓 |
24 V |
| 供電電壓 / 外部 |
24 V |
| 供電電壓 / 外部 / DC 時 / 額定值 |
24 V |
| 相對正公差 / DC 時 / 24 V 時 |
20 % |
| 相對負公差 / DC 時 / 24 V 時 |
15 % |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 |
0.2 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 |
0.16 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / ***大值 |
0.2 A |
| 損耗功率 [W] |
5.8 W |
| 環境條件 |
| 環境溫度 |
|
| ● 在垂直安裝時 / 運行期間 |
0 ... 40 °C |
| ● 在水平安裝時 / 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-300 一倍寬 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 凈重 |
0.22 kg |
| 緊固類型 |
|
| ● S7-300 異型導軌安裝 |
是 |
| 功率數據 / 開放式通信 |
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 |
| 數據量 |
|
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 Kibyte |
| ● 用作 TCP 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 Kibyte |
| ● 用作各個 UDP 連接的有效數據 / 適用于開放式 IE 通信 / 通過發送/接收模塊 / ***大值 |
2 Kibyte |
| Multicast 設備數量 |
8 |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
4 |
| 服務 |
|
| ● SIMATIC 通訊 / 作為服務器 |
是 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
12 |
| 功率數據 / PROFINET 通信 / 用作 PN IO 控制器 |
| 產品功能 / PROFINET I/O 控制器 |
否 |
| 功率數據 / PROFINET 通信 / 用作 PN IO 設備 |
| 產品功能 / PROFINET IO 設備 |
是 |
| 數據量 |
|
| ● 用作輸入變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 |
512 byte |
| ● 用作輸出變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 |
512 byte |
| ● 用作輸入變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 |
240 byte |
| ● 用作輸出變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 |
240 byte |
| ● 用作每個子模塊兼容范圍的有效數據 |
240 byte |
| 子模塊數量 / 各個 PROFINET IO 設備 |
32 |
| 功率數據 / 遠程控制 |
| 協議 / 支持 |
|
| ● TCP/IP |
是 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 / MIB 支持 |
是 |
| 協議 / 支持 |
|
| ● SNMP v1 |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 V5.4 或更高/STEP 7 Professional V11 (TIA Portal) 或更高 |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 |
是 |
| ● I&M1 - 設備標識/地點標識 |
是 |
| 產品功能 / 診斷 |
| 產品功能 / 基于網絡的診斷 |
是 |
| 產品功能 / 交換機 |
| 產品裝備 / 交換機 |
是 |
| 產品功能 |
|
| ● 交換機管理型 |
否 |
| ● IRT 時 / PROFINET IO 交換機 |
否 |
| ● 利用 STEP 7 配置 |
是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● 環冗余 |
是 |
| ● 冗余管理器 |
否 |
| 協議 / 支持 / 媒體冗余協議 (MRP) |
是 |
| 產品功能 / 安全 |
| 產品功能 |
|
| ● 網絡應用程序的密碼保護 |
否 |
| ● ACL - 基于 IP |
是 |
| ● ACL - 基于 IP 適用于 PLC/路由 |
否 |
| ● 斷開不必要的服務 |
是 |
| ● 禁用物理端口通訊 |
是 |
| ● 非法訪問日志文件 |
否 |
| 產品功能 / 時間 |
| 產品功能 / SICLOCK 支持 |
是 |
| 產品功能 / 轉發時間同步 |
是 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| 標準，規格，許可 / 危險環境 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是 |
