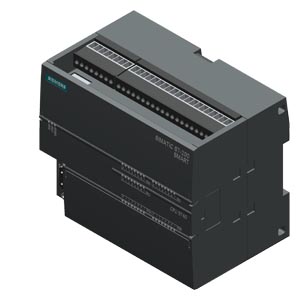

SIMATIC S7-200 SMART，CPU ST40， 上，DC/DC/DC， 機載 I/O： 24 個 24V DC 數字輸入；16DO 24V DC； 電源：DC 20.4 - 28.8V DC， 程序存儲器/數據存儲器 40 KB 網絡服務器支持 |
| 一般信息 |
| 產品類型標志 |
CPU ST40 DC/DC/DC |
| 附帶程序包的 |
| ● 工程系統 |
STEP 7 Micro/WIN SMART |
| 安裝方式/安裝 |
| 導軌安裝 |
是; 標準導軌 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流，***大值 |
680 mA; 24 V DC |
| 接通電流，***大值 |
11.7 A; 28.8 V 時 |
| 輸出電流 |
| 電流輸出，***大值 |
300 mA; 24 V DC 傳感器電源 |
| 用于背板總線 (DC 5 V)，***大值 |
1.4 A; ***大 5 V DC，用于 EM 總線 |
| 功率損失 |
| 功率損失，***大值 |
18 W |
| 存儲器 |
| 存儲器類型 |
DDR |
| 閃存 |
是 |
| RAM |
是 |
| 用于用戶數據的可用存儲器 |
16 kbyte |
| 存儲器大小 |
24 kbyte; 程序存儲器 |
| 微型存儲卡 |
是; microSDHC 卡（可選） |
| 緩沖 |
| ● 存在 |
是; 免維護，RTC 需要 7 天。 |
| CPU-處理時間 |
| 對于位運算，典型值 |
150 ns; / 說明 |
| 對于字運算，典型值 |
1.2 µs; / 說明 |
| 對于浮點運算，典型值 |
3.6 µs; / 說明 |
| 地址范圍 |
| 外設地址范圍 |
| ● 輸入端 |
144 byte; 256 位數字量輸入和 56 字模擬量輸入 |
| ● 輸出端 |
144 byte; 256 位數字量輸出和 56 字模擬量輸出 |
| 時間 |
| 時鐘 |
| ● 類型 |
硬件時鐘，未緩沖 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 緩沖持續時間 |
7 d |
| ● 每日偏差，***大值 |
120 s; 25 °C 時在 120s/月范圍內 |
| 數字輸入 |
| 數字輸入端數量 |
24; 集成 |
| ● 可用來實現技術功能的輸入端 |
6; HSC（高速運算） |
| 源型輸入/漏性輸入 |
是 |
| 可同時控制的輸入端數量 |
| 所有安裝位置 |
| — ***高可達 40 ℃，***大值 |
24 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
I0.0 到 I0.3 < 1 V DC；I0.4 到 I2.7 < 5 V DC |
| ● 對于信號“1” |
I0.0 到 I0.3 > 4V；I0.4 到 I2.7 > 15V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1 mA |
| ● 對于信號“1”，典型值 |
4 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 |
| — 從“0”到“1”時，***小值 |
0.2 ms |
| — 從“0”到“1”時，***大值 |
12.8 ms |
| 對于報警輸入端 |
| — 可參數化 |
是 |
| 用于技術功能 |
| — 可參數化 |
是; 6 個單相：4 個 HSC，200 kHz；2 個 HSC，30 kHz 4 A/B 相：2 個 HSC，100 kHz；2 個 HSC，20 kHz |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m; 50 m 用于技術功能 |
| ● 未屏蔽，***大值 |
300 m; 用于技術功能：否 |
| 數字輸出 |
| 數字輸出端數量 |
16; 晶體管 |
| ● 其中的快速輸出端 |
3; 100 KHz 脈沖序列輸出 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.5 A |
| ● 照明負載時的***大值 |
5 W |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
DC 20 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“0”的剩余電流，***大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
3 µs; 標準輸出，***大 3 µs；脈沖輸出，***大 (Q a.0 ~ Q a.3) 1 µs |
| ● 從 ”1” 到“0”，***大值 |
200 µs; 標準輸出，***大 200 µs；脈沖輸出，***大 (Q a.0 ~ Q a.3) 50 µs |
| 開關頻率 |
| ● 電阻負載的脈沖輸出端，***大值 |
100 kHz |
| 繼電器輸出端 |
| ● 繼電器輸出端數量 |
0 |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 接口 |
| 工業以太網接口數量 |
1 |
| RS 485 接口數量 |
1 |
| 1. 接口 |
| 接口類型 |
PROFINET |
| 電位隔離 |
是; 隔離的變壓器，1500V AC |
| 傳輸速率的自動計算 |
是; 10/100 Mbit/s |
| 自動協商 |
是 |
| 自動交叉 |
是 |
| 物理接口 |
| ● RJ 45（以太網） |
是 |
| 協議 |
| ● PROFINET IO 控制器 |
是; 自 V2.4 |
| ● PROFINET IO 設備 |
是; 智能設備（V2.5 及以上） |
| PROFINET IO 控制器 |
| ● 傳輸速率，***大值 |
100 Mbit/s |
| 服務 |
| — 可連接的 IO 設備數量，***大值 |
8 |
| — 更新時間 |
4 ms; 更新時間***小值還取決于為 PROFINET IO 設置的通信組件、IO 設備數目以及所組態的用戶數據量。 |
| 地址范圍 |
| — 輸入端，***大值 |
128 byte; 每個設備 |
| — 輸出端，***大值 |
128 byte; 每個設備 |
| 2. 接口 |
| 接口類型 |
RS 485（***大 187.5 Mbps） |
| 物理接口 |
| ● RS 485 |
是 |
| PROFIBUS DP 主站 |
| 服務 |
| — S7 通訊 |
是 |
| 協議 |
| PROFINET IO 支持的協議 |
是; RT 控制器（FW V2.4 及以上）智能設備（FW2.5 及以上） |
| PROFIBUS |
是; 通過 CM DP 模塊 |
| 協議（以太網） |
| ● TCP/IP |
是 |
| 通信功能 / 標題 |
| S7 通訊 |
| ● 提供支持 |
是 |
| ● 作為服務器 |
是 |
| ● 作為客戶端 |
是 |
| 調試功能測試 |
| 狀態/控制 |
| ● 變量狀態/控制 |
是 |
| 強制 |
| ● 強制 |
是 |
| 集成功能 |
| PID 調節器 |
是; PID 閉環控制功能：連續控制器輸出，二進制控制器輸出，自動/手動模式，***多 8 個回路 |
| 脈沖輸出端的數量 |
3 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間，分組點數 |
1 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
2 |
| EMV |
| 抗靜態放電干擾的能力 |
| ● 抗靜態放電干擾的能力符合 IEC 61000-4-2 |
是 |
| — 空氣放電時的試驗電壓 |
8 kV |
| — 接觸放電時的試驗電壓 |
4 kV |
| 針對高頻電磁場的抗干擾能力 |
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3 |
是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
