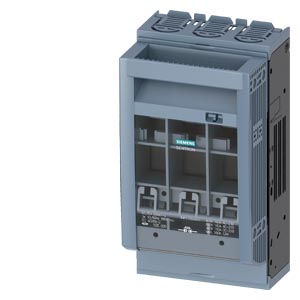

西門子 低壓配電 3NP1133-1CA10 熔斷隔離開關
點擊圖片查看原圖
品牌： 西門子
產品名稱： 熔斷隔離開關
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-12-20 14:36
瀏覽次數： 403
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SENTRON， 熔斷器隔離開關 3NP1，3 極，NH00，160 A，適用于 安裝并內置在 安裝板，扁形連接， 覆蓋層 45mm
版本
產品品牌名稱 SENTRON
產品名稱 熔斷器負荷隔離開關 3NP1
產品的規格 覆蓋面 45 mm
熔斷器監視的結構形式 無
操作元件的結構形式 箱蓋手柄
負載開關的結構形式 板條形狀 否
開關操縱機構的結構形式 電機驅動 否
一般技術數據
極數 3
設備的構造類型 用于安裝板上的設計和安裝
分路跨接線的制造尺寸 00和000
熔斷器熔絲的制造尺寸 NH000, NH00
導通電流 開關閉合時 許可***大值 23 kA
機械式使用壽命（轉換周期） 典型 2 000
功率因數
● AC-22 B 時 0.65
● AC-23 B 時 0.45
● 電容負載時 -0.25
保險系統 NH保險裝置
污染程度 3
電壓
絕緣電壓
● 測定值 690 V
● 污染度 3 時 AC 時 測定值 690 V
● 在污染程度 2 時 AC 時 測定值 1 000 V
功率因數 AC-21 B 時 0.95
抗沖擊電壓能力 測定值 8 kV
工作電壓
● AC 時 測定值 ***大值 690 V
● DC 時 測定值 440 V
● DC 時 測定值 ***大值 440 V
防護等級
防護等級 IP
● 開關閉合時 帶有擋板或電纜終端蓋 IP40
● 開關閉合時 不帶擋板或電纜終端蓋 IP30
● 打開 IP20
● 正面的 IP40
耗散
損耗功率 [W]
● 在常規的熱額定電流中 無保險絲 每個電極 5 W
● 在常規的熱額定電流中 無保險絲 每臺設備 15 W
● 電流測定值時 AC 時 在熱運行狀態中 每個電極 17 W
● 保險裝置的 保險裝置的 ***大值 12 W
電力
工作電流
● 35 °C時 測定值 160 A
● 40 °C 時 測定值 155 A
● 45 ℃ 時 測定值 145 A
● 50°C 時 測定值 140 A
● 55 ℃ 時 測定值 133 A
● AC 時 測定值 160 A
● AC-23 B 時 690 V 時 測定值 35 A
● AC-23 B 時 500 V 時 測定值 63 A
● AC-23 B 時 400 V 時 測定值 160 A
● AC-23 B 時 240 V 時 測定值 160 A
● AC-22 B 時 690 V 時 測定值 125 A
● AC-22 B 時 500 V 時 測定值 160 A
● AC-22 B 時 400 V 時 測定值 160 A
● AC-22 B 時 240 V 時 測定值 160 A
● AC-21 B 時 240 V 時 測定值 160 A
● AC-21 B 時 400 V 時 測定值 160 A
● AC-21 B 時 500 V 時 測定值 160 A
● AC-21 B 時 690 V 時 測定值 160 A
● DC-23 B 時 440 V 時 測定值 63 A
● DC-23 B 時 240 V 時 測定值 100 A
● DC-23 B 時 120 V 時 測定值 100 A
● DC-22 B 時 440 V 時 測定值 125 A
● DC-22 B 時 240 V 時 測定值 160 A
● DC-22 B 時 120 V 時 測定值 160 A
● DC-21 B 時 440 V 時 測定值 160 A
● DC-21 B 時 240 V 時 測定值 160 A
● DC-21 B 時 120 V 時 測定值 160 A
導通電流 順利接通時 許可***大值 15 kA
主電路
工作電流
● 測定值 160 A
● 電容負載時 400 V 時 測定值 72 A
● 電容負載時 500 V 時 測定值 55 A
輔助電路
轉換器數量 用于輔助觸點 0
常閉觸點數量 用于輔助觸點 0
常開觸點數量 用于輔助觸點 0
適應性
應用適宜性
● 主開關 否
● 負載切斷開關 是
● 急停開關 否
● 安全 是
● 維護/修理開關 是
產品詳細信息
產品組件
● 脫扣報警器 否
● 欠壓脫扣器 否
● 帶有超前轉換觸點的欠壓脫扣器 否
產品特點 可密封 是
產品擴展 輔助開關 是
產品擴展 可選
● 可上鎖 是
● 電機驅動 否
● 斷相監控 是
● 熔斷器監控 是
● 電壓脫扣器 否
● 過壓保護監控 是
產品功能
產品功能
● 熔斷器監控 否
● 過壓保護監控 否
連接
電氣連接的排列 用于主電路 其他
可連接的導線截面 用于主觸點
● 單芯線或多芯線 ***小值 2.5 mm²
● 單芯線或多芯線 ***大值 95 mm²
● 多芯線 ***小值 2.5 mm²
● 多芯線 ***大值 95 mm²
擰緊扭矩 螺栓連接時
● ***小值 10 N·m
● ***大值 12 N·m
可連接的導線截面類型 疊層導線 ***大值 24 x 12 mm
連接技術類型 扁平連接件
電氣連接規格 用于主電路 導軌連接
機械設計
高度 202 mm
寬度 105.8 mm
深度 86.5 mm
緊固類型 安裝板
緊固類型
● 地面安裝 是
● 4 孔緊固式的正面裝配 否
● 中心緊固式的正面裝配 否
● 導軌安裝 否
裝入位置 水平/垂直
凈重 0.73 kg
環境條件
環境溫度 運行期間
● ***小值 -25 °C
● ***大值 55 °C
環境溫度 存放期間
● ***小值 -50 °C
● ***大值 80 °C
