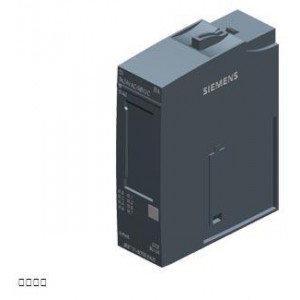

SIPLUS ET 200SP DI 8x48VUC BA 基于 6ES7131-6CF00-0AU0 帶防腐蝕涂層， -40 - +70°C， 數字輸入模塊， 適合用于 U0 類型的基座單元， 顏色代碼 CC20， 模塊診斷 |
| 一般信息 |
| 產品類型標志 |
DI 8x24VAC/48VUC BA |
| 固件版本 |
|
| ● 可更新固件 |
否 |
| 可用的基本單元 |
U0 類基座單元 |
| 產品功能 |
| ● 時鐘同步模式 |
否 |
| 運行模式 |
| ● DI |
是 |
| ● 計數器 |
否 |
| ● 過采樣 |
否 |
| ● MSI |
否 |
| 電源電壓 |
| 額定值 (DC) |
48 V |
| 允許范圍，下限 (DC) |
40.8 V |
| 允許范圍，上限 (DC) |
57.6 V |
| 額定值 (AC) |
48 V; 24 V/48 V；50 Hz/60 Hz |
| 允許范圍，下限 (AC) |
40.8 V |
| 允許范圍，上限 (AC) |
52.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
70 mA; 無傳感器電源 |
| 傳感器供電 |
| 輸出端數量 |
8 |
| 短路保護 |
是; 每個模式，熔斷器 5x 20 mm，2 A/250 V，快速熔斷，可更換 |
| 輸出電流 |
| ● ***高可達 70 °C，***大值 |
1 A |
| 24 V 傳感器供電 |
| ● 24 V |
否 |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
1 byte |
| 硬件擴展 |
| 自動編碼 |
|
| ● 機械編碼鍵 |
是 |
| 為不同的接口類型選擇基礎單元 |
| ● 一線制連接 |
U0 類基座單元 |
| ● 兩線制連接 |
U0 類基座單元 |
| ● 三線制連接 |
U0 類基座單元 + 電位分配模塊 |
| ● 四線制連接 |
U0 類基座單元 + 電位分配模塊 |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 源型輸入/漏性輸入 |
P 讀取 |
| 輸入特性符合 IEC 61131，類型 1 |
是 |
| 輸入特性符合 IEC 61131，類型 2 |
否 |
| 輸入特性符合 IEC 61131，類型 3 |
否 |
| 脈沖延長 |
否 |
| 輸入電壓 |
| ● 對于信號“0” |
AC/DC < 10 V |
| ● 對于信號“1” |
AC > 14 V，DC > 34 V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
3.5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
否 |
| — 從“0”到“1”時，***大值 |
15 ms |
| — 從“1”到“0”時，***大值 |
20 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| ● 電源電壓監控 |
是 |
| ● 傳感器電源監控 |
是 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
1200 V DC，在電源電壓和背板總線之間 |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-40 °C; = Tmin（包括冷凝 / 霜） |
| ● 水平安裝，***大值 |
70 °C; = Tmax |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
2 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 堅實性 |
| 冷卻劑和潤滑劑 |
| — 對市售冷卻劑和潤滑劑耐用 |
是; 空氣中有柴油和油滴 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3S4 級，包括沙子、粉塵；* |
| — 符合 EN 60721-3-3 標準的機械環境條件 |
是; 使用 SIPLUS 安裝套件 ET 200SP 時為 3M8 級 (6AG1193-6AA00-0AA0) |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體） |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6S3 級，包括沙子、粉塵；* |
| — 符合 EN 60721-3-6 標準的機械環境條件 |
是; 使用 SIPLUS 安裝套件 ET 200SP 時為 6M4 級 (6AG1193-6AA00-0AA0) |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 保形涂料 |
| ● 對裝配好的電路板涂層，根據 EN 61086 |
是; 等級 2 可實現高可靠性 |
| ● 抗污染的保護，根據 EN 60664-3 |
是; 保護類型 1 |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 |
是; 使用期間涂層可能褪色 |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A |
是; 保形涂料，A 類 |
| 尺寸 |
| 寬度 |
20 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
40 g |
