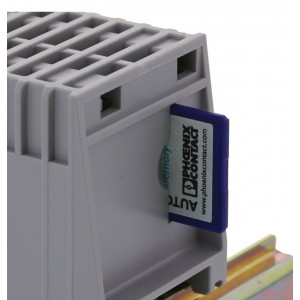

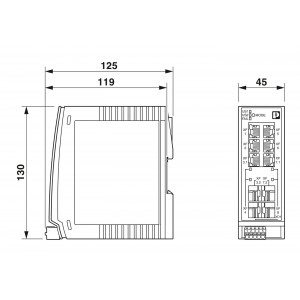

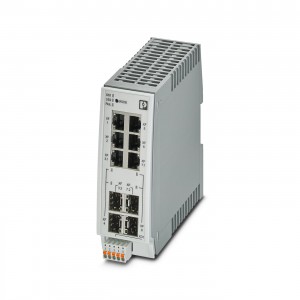

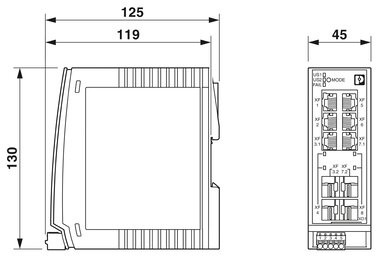

尺寸圖

寬度

45 mm

高度

130 mm

深度

115 mm

外殼材料

纖維增強型聚碳酸酯

安裝類型

DIN導軌安裝

連接方式

RJ45

連接方法方面的注意事項

自適應和自交叉

傳輸速度

10/100 MBit/s

傳輸原理

銅纜

傳輸長度

100 m (每個分段)

信號LED

數據接收，鏈接狀態

通道數目

4 (RJ45端口)

類型

文本類型

產品類型

交換機

MTTF

362.94 年數 (SN 29500標準，溫度25°C，占空比21%)

158.13 年數 (SN 29500標準，溫度40°C，占空比34.25%)

19.77 年數 (SN 29500標準，溫度70°C，占空比100%)

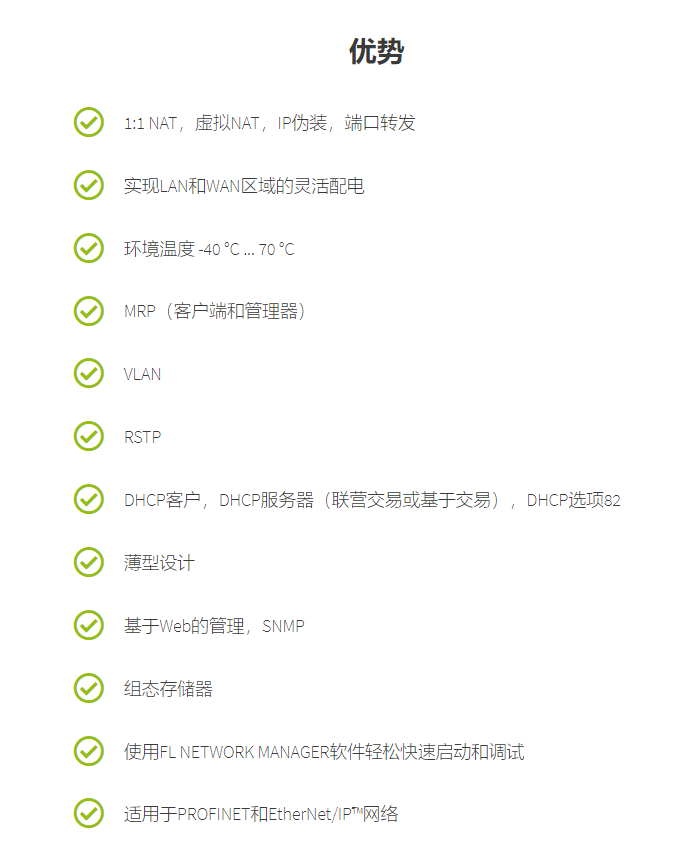

特殊性質

1:1-NAT, Virtual NAT, IP-Masquerading

信號延遲

≥ 1.9 µs (存儲和轉發模式，10/100/1000 Mbps，取決于幀大小)

診斷功能

RMON History

LLDP (Link Layer Discovery Protocol)

SNMP-Traps

N:1-Portmirroring

ACD (Address Conflict Detection)

SysLog

CRC-Surveillance

基本功能

存儲轉發交換機，符合IEEE 802.3標準要求

信號觸點控制電壓

典型值 24 V DC

NAT功能

1:1-NAT

Virtual-NAT

IP-Masquerading

端口發送

PROFINET一致性等級

Conformance-Class B

過濾器功能

Quality of Service (8個優先級)

Class of Service

DiffServ/DSCP

Port-Priorisierung

VLAN (***多32個VLAN)

IGMP Snooping/Querier (v1/v2)

Auto-Query-Port

Extended Multicast Filtering

IP參數化

DHCP-Client

DHCP-Server (基于地址池，基于端口)

DHCP Option 82 (Relay Agent)

BootP

MAC地址表

8k

管理

基于網絡的管理 (HTTP/HTTPS)

基于角色的用戶管理 (LDAP，RADIUS)

SNMPv1/v2/v3

Command-line interface (Telnet、SSH)

冗余

MRP (Media Redundancy Protocol)

RSTP (Rapid Spanning Tree Protocol)

PROFINET S2系統冗余

LACP (Link Aggregation Control Protocol)

FRD (Fast Ring Detection)

Large Tree Support

診斷和狀態指示燈

LED：US1、US2（電源電壓），失靈（報警觸點），每個以太網 端口2個LED（鏈接/活動和速度））

時間同步

SNTP (Simple Network Time Protocol)

時間同步

SNTP (Simple Network Time Protocol)

端口安全

MAC-based, RADIUS (IEEE 802.1X)，MAC Authentication Bypass

基本功能

存儲轉發交換機，符合IEEE 802.3標準要求

本地診斷

US1/2 供電電壓US1、US2 綠色LED燈

FAIL Div. 紅色LED

連接 連接狀態 綠色LED燈

額定條件下的***大功耗

9 W (在US = 12 V DC和70°C的環境溫度下)

測試電壓

500 V DC

試驗區段

可持續一分鐘 500 V DC

傳輸介質

銅

FO

電源電壓 (DC)

24 V DC (冗余)

電源電壓范圍

12 V DC ... 57 V DC

連接電源

通過 COMBICON，可連接導線***大橫截面 1.5 mm²

殘波

3.6 VPP (在允許的電壓范圍內)

***大電流耗量

1.5 A (US = Min, Tamb = Max, DOI = Max)

典型電流耗量

290 mA (US = 24 V DC以及25 °C環境溫度下)

電流損耗

290 mA
