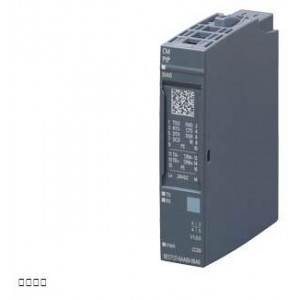

SIMATIC ET 200SP， CM PTP 通信模塊 用于串行連接 RS-422，RS-485 和 RS-232， 空閑端口，3964(R)，USS， MODBUS RTU 主機，從站， ***大 250 kBit/s， 適合用于 A0 類型的基座單元， 包裝數量：1 件 |
| 一般信息 |
| 產品類型標志 |
CM PtP |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 A0 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
STEP 7 V17 及以上版本 |
| ● STEP 7 可組態/ 已集成，自版本 |
通過 GSD，V5.6 HF4 及以上版本 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD，修訂版 5 以上 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.34 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流（額定值） |
31 mA |
| 耗用電流，***大值 |
35 mA |
| 功率損失 |
| 功率損失，典型值 |
0.7 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
8 byte; 高性能模式：32 字節 |
| ● 輸出端 |
0 byte; 高性能模式：32 字節 |
| 1. 接口 |
| 物理接口 |
| ● RS 485 |
是 |
| ● RS 422 |
是 |
| ● RS 232 |
是 |
| ● 接口規格 |
Push-In 端子 |
| 物理接口 |
| RS 232 |
| ● 傳輸速率，***大值 |
115.2 kbit/s |
| ● 導線長度，***大值 |
15 m |
| ● RS 232 伴隨信號 |
RTS, CTS, DTR, DSR, RI, DCD |
| RS 485 |
| ● 傳輸速率，***大值 |
250 kbit/s |
| ● 導線長度，***大值 |
1 200 m; 100 至 1200 m，取決于傳輸速度 |
| RS 422 |
| ● 傳輸速率，***大值 |
115.2 kbit/s |
| ● 導線長度，***大值 |
1 200 m |
| ● 四線全雙工連接 |
是 |
| ● 四線多點連接 |
是 |
| 協議 |
| 集成協議 |
| 自由端口 |
| — 報文長度，***大值 |
2 kbyte; 高性能模式：接收數據***大 24 字節，發送數據***大 30 字節 |
| — 每個字符的位數 |
7 或 8 |
| — 停止位數量 |
1 或 2 位 |
| — 奇偶校驗 |
無、偶數、奇數、始終為 1、始終為 0、任意 |
| 3964 (R) |
| — 報文長度，***大值 |
2 kbyte; 高性能模式：接收數據***大 24 字節，發送數據***大 30 字節 |
| — 每個字符的位數 |
7 或 8 |
| — 停止位數量 |
1 或 2 位 |
| — 奇偶校驗 |
無、偶數、奇數、始終為 1、始終為 0、任意 |
| Modbus RTU 主站 |
| — 地址范圍 |
1 至 247，擴展 1 至 65,535 |
| — 從站數量，***大值 |
32 |
| Modbus RTU 從站 |
| — 地址范圍 |
1 至 247，擴展 1 至 65,535 |
| 報文緩沖器 |
| ● 報文的緩沖存儲器 |
4 kbyte |
| ● 可緩沖報文的數量 |
255 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 過程報警 |
否 |
| 診斷 |
| ● 斷線 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| ● 接收 RxD |
是; 綠色 LED |
| ● 發送 TxD |
是; 綠色 LED |
| 電位隔離 |
| 在背板總線和接口之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| 分布式運行 |
| 在 SIMATIC S7-300 |
是 |
| 在 SIMATIC S7-400 |
是 |
| 在 SIMATIC S7-1200 |
是 |
| 在 SIMATIC S7-1500 |
是 |
| 在標準 PROFINET 控制器 |
是 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
30 g |
