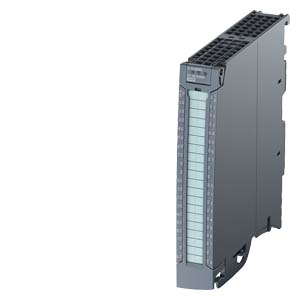

西門子 S7-1500系列 數字輸入模塊 6ES7521-1BL10-0AA0
 |
SIMATIC S7-1500， 數字輸入模塊， DI 32xDC 24V BA， 32 條通道，每組 16 條， 輸入延遲典型值 3.2ms， 輸入端類型 3（IEC 61131）； 供貨范圍包括前連接器 直插式 |
| 一般信息 |
| 產品類型標志 |
DI 32x24VDC BA |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V1.0.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 按優先級啟動 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 / V13 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 運行模式 |
| ● 的 |
是 |
| ● 計數器 |
否 |
| ● 微星 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 伏 |
| 允許范圍，下限 (DC) |
19.2 伏 |
| 允許范圍，上限 (DC) |
28.8 伏 |
| 功率 |
| 來自背板總線的功率輸出 |
1.05 瓦 |
| 功率損失 |
| 功率損失，典型值 |
3 瓦 |
| 數字輸入 |
| 數字輸入端數量 |
32 |
| 可編程的數字輸入端 |
否 |
| 源型輸入/漏性輸入 |
P 讀取 |
| 輸入特性符合 IEC 61131，類型 3 |
是 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 伏 |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
2.7毫安 |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
否 |
| — 從“0”到“1”時，***小值 |
3 毫秒 |
| — 從“0”到“1”時，***大值 |
4 毫秒 |
| — 從“1”到“0”時，***小值 |
3 毫秒 |
| — 從“1”到“0”時，***大值 |
4 毫秒 |
| 對于報警輸入端 |
| — 可參數化 |
否 |
| 用于技術功能 |
| — 可參數化 |
否 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 米 |
| ● 未屏蔽，***大值 |
600米 |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5毫安 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 報警 |
| ● 診斷報警 |
否 |
| ● 過程報警 |
否 |
| 診斷 |
| ● 電源電壓監控 |
否 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| 診斷顯示 LED |
| ● 運行指示燈 |
是; 綠色 LED |
| ● 錯誤指示燈 |
是; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
否 |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
否 |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
16 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; FS04 以上版本 |
| ● 水平安裝，***大值 |
60℃ |
| ● 垂直安裝，***小值 |
-30 °C; FS04 以上版本 |
| ● 垂直安裝，***大值 |
40°C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
25 毫米 |
| 高度 |
147 毫米 |
| 深度 |
129 毫米 |
| 重量 |
| 重量，約 |
260 克 |
| 其他 |
| 提示： |
供貨范圍包括 40 針的嵌入式前置連接器 |
