一、產品簡介及用途：

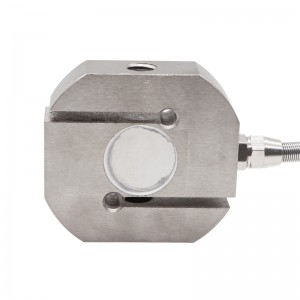

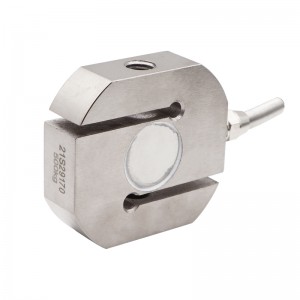

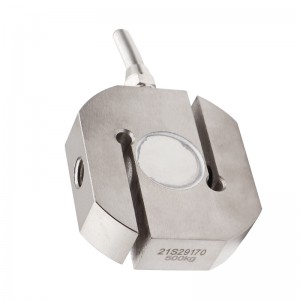

LCZ-204E傳感器采用S型梁結構，拉、壓均可使用。測量精度高、穩定性好，輸出對稱性好。廣泛應用于皮帶秤、料斗秤、機電結合秤、***材料試驗機、吊鉤秤及各種工程裝置的測力系統。
二、產品結構與外形尺寸：
| 量 程 |
L |
W |
W1 |
H |
M |
| 5~30kg |
62 |
12 |
18 |
58 |
M8×1.25 |
| 50~300kg |
70 |
20 |
26 |
64 |
M12×1.75 |
| 500kg |
70 |
20 |
— |
64 |
M12×1.75 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
50kg~500kg |
輸出電阻 |
350±5Ω |
| 輸出靈敏度 |
2.0±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.03%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.03%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.03%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.03%F.S. |
防護等級 |
IP65、IP66 |
| 零點溫度系數 |
±0.05%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.05%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
380±30Ω |
|
|
