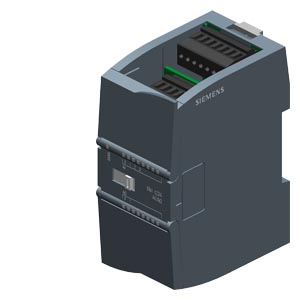

| SIMATIC S7-1200，模擬輸入/輸出 SM 1234，4 個模擬輸入/2 個模擬輸出， +/-10V，14 位分辨率 或者 0(4)-20mA， 13 位分辨率 | ||
| 一般信息 | ||
| 產品類型標志 | SM 1234，AI 4x13 bit/AO 2x14 bit | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 輸入電流 | ||
| 耗用電流，典型值 | 60 mA | |
| 來自背板總線 DC 5 V，典型值 | 80 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 2 W | |
| 模擬輸入 | ||
| 模擬輸入端數量 | 4; 電流或電壓差分輸入 | |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 | 35 V | |
| 電流輸入允許的輸入電流（毀壞限制），***大值 | 40 mA | |
| 循環時間（所有通道），***大值 | 625 µs | |
| 輸入范圍 | ||
| ● 電壓 | 是; ±10V、±5V、±2.5V | |
| ● 電流 | 是; 4 至 20 mA，0 至 20 mA | |
| ● 熱電偶 | 否 | |
| ● 電阻溫度計 | 否 | |
| ● 電阻 | 否 | |
| 輸入范圍（額定值），電壓 | ||
| ● -10 V 至 +10 V | 是 | |
| — 輸入電阻（-10 V 至 +10 V） | ≥9 千歐姆 | |
| ● -2.5 V 至 +2.5 V | 是 | |
| — 輸入電阻（-2.5 V 至 +2.5 V） | ≥9 千歐姆 | |
| ● -5 V 至 +5 V | 是 | |
| — 輸入電阻（-5 V 至 +5 V） | ≥9 千歐姆 | |
| 輸入范圍（額定值），電流 | ||
| ● 0 至 20 mA | 是 | |
| — 輸入電阻（0 至 20 mA） | 280 | |
| ● 4 mA 至 20 mA | 是 | |
| 模擬輸出 | ||
| 模擬輸出端數量 | 2; 電流或電壓 | |
| 輸出范圍，電壓 | ||
| ● -10 V 至 +10 V | 是 | |
| 輸出范圍，電流 | ||
| ● 0 至 20 mA | 是 | |
| ● 4 mA 至 20 mA | 是 | |
| 負載電阻（在額定輸出范圍內） | ||
| ● 電壓輸出端的***小值 | 1 000 | |
| ● 電流輸出端的***大值 | 600 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 100 m; 屏蔽雙絞線 | |
| 輸入端的模擬值構成 | ||
| 測量原理 | 差分 | |
| 集成和轉換時間/每通道分辨率 | ||
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 | 12 bit; + 符號 | |
| ● 可參數化的集成時間 | 是 | |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 | 40 dB，DC 至 60 V 用于干擾頻率 50 / 60 Hz | |
| 測量值濾波 | ||
| ● 可參數化 | 是 | |
| ● 等級： 無 | 是 | |
| ● 等級：弱 | 是 | |
| ● 等級： 中等 | 是 | |
| ● 等級： 強 | 是 | |
| 輸出端的模擬值構成 | ||
| 集成和轉換時間/每通道分辨率 | ||
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 | 14 bit; 電壓： 14 位、電流： 13 位 | |
| 誤差/精度 | ||
| 溫度錯誤（與輸入范圍有關），(+/-) | 25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部測量范圍 | |
| 溫度錯誤（與輸出范圍有關），(+/-) | 25 °C ±0.3%、至 55 °C ±0.6% 全部測量范圍 | |
| 基本錯誤限制（25 °C 時的操作錯誤限制） | ||
| ● 電壓，與輸入范圍有關，(+/-) | 0.1 % | |
| ● 電流，與輸入范圍有關，(+/-) | 0.1 % | |
| ● 電壓，與輸出范圍有關，(+/-) | 0.3 % | |
| ● 電流，與輸出范圍有關，(+/-) | 0.3 % | |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 | ||
| ● 并聯電壓，***大值 | 12 V | |
| 報警/診斷/狀態信息 | ||
| 報警 | 是 | |
| 診斷功能 | 是 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| 診斷 | ||
| ● 電源電壓監控 | 是 | |
| ● 斷線 | 是 | |
| ● 短路 | 是 | |
| 診斷顯示 LED | ||
| ● 用于輸入端狀態 | 是 | |
| ● 用于輸出端狀態 | 是 | |
| ● 用于維護 | 是 | |
| 電位隔離 | ||
| 模擬輸出電位隔離 | ||
| ● 在通道和電子元件電源電壓之間 | 否 | |
| 防護等級和防護類別 | ||
| 防護等級 IP | IP20 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| CSA 許可 | 是 | |
| UL 許可 | 是 | |
| cULus | 是 | |
| FM 許可 | 是 | |
| RCM（原 C-TICK） | 是 | |
| KC 許可 | 是 | |
| 船舶建造許可 | 是 | |
| 環境要求 | ||
| 露天情況下 | ||
| ● ***大落差 | 0.3 m; 五個，在發貨包裝內 | |
| 運行中的環境溫度 | ||
| ● ***小值 | -20 °C | |
| ● ***大值 | 60 °C | |
| ● 水平安裝，***小值 | -20 °C | |
| ● 水平安裝，***大值 | 60 °C | |
| ● 垂直安裝，***小值 | -20 °C | |
| ● 垂直安裝，***大值 | 50 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 70 °C | |
| 氣壓符合 IEC 60068-2-13 標準要求 | ||
| ● 操作，***小值 | 795 hPa | |
| ● 操作，***大值 | 1 080 hPa | |
| ● 存放/運輸，***小值 | 660 hPa | |
| ● 存放/運輸，***大值 | 1 080 hPa | |
| 相對空氣濕度 | ||
| ● 25 °C 時無冷凝運行，***大值 | 95 % | |
| 有害物質濃度 | ||
| ● RH < 60% 時的 SO2，無冷凝 | 二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 | |
| 連接技術 / 標題 | ||
| 需要的前置插頭 | 是 | |
| 機械/材料 | ||
| 外殼材料（正面） | ||
| ● 塑料 | 是 | |
| 尺寸 | ||
| 寬度 | 45 mm | |
| 高度 | 100 mm | |
| 深度 | 75 mm | |
| 重量 | ||
| 重量，約 | 220 g | |
