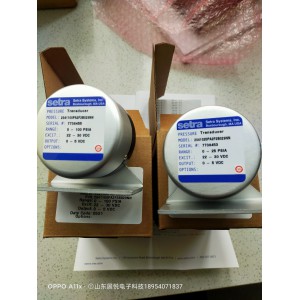

Setra西特204高精度表壓絕壓變送器   204高精度表壓絕壓變送器18954071837.pdf
 Setra西特2041250PG2F2B029NN        Setra西特2041250PG2F2B02WNN Setra西特2041025PA2F2B029NN

 Setra西特2041100PA2F2B029NN  Setra西特2041250PG2F2C029NN       Setra西特2041250PG2F2C02WNN

2041025PA2F2C029NN Setra西特2041100PA2F2C029NN

2041100PG2F2B029NN

2041100PG2F2B02WNN

2041100PA2F2B029NN



2041100PA2F2B029NN

Setra 的 204 型壓力變送器堪稱是測試與測量行業中表壓
和絕壓測量的標桿級產品。長達數十年之久的裝機歷史為
其贏得了良好的口碑，至今仍是各類關鍵應用的信賴之選。

204通用高精度壓力測量·科研測試及測量·真空系統·功率計·發動機試驗臺等精密壓力測量領域



Setra 的 204 型壓力變送器堪稱是測試與測量行業中表壓

和絕壓測量的標桿級產品。長達數十年之久的裝機歷史為
其贏得了良好的口碑，至今仍是各類關鍵應用的信賴之選。
該型號精度高達 ±0.073% FS，工作溫度范圍寬，性能優
于中高壓市場的許多同類產品。此外，還提供豐富的選項，
同時滿足簡單和嚴苛應用需求。
長期可靠性
204 型壓力變送器采用簡單、可靠、高效的可變電容傳感
技術，能在苛刻的應用中提供可重復的可靠讀數。
精度和性能
204 型是一款適合中高壓力范圍的測試與測量級壓力變送
器，提供多種壓力范圍選項，精度高達 ±0.073% FS，工
作溫度范圍寬。響應時間低于 1 ms，遠超許多同類產品。
標準化定制
與許多同類產品不同， 204 型提供多種機械和電氣選
項，可直接集成至現有的系統。這有助于縮短工程設
計時間，從而加快項目進度和產品上市。
該型號精度高達 ±0.073% FS，工作溫度范圍寬，性能優
于中高壓市場的許多同類產品。此外，還提供豐富的選項，
同時滿足簡單和嚴苛應用需求。
■ 非常適合高精度應用
■ 溫度影響小
■ 可配置性高

特性
·±0.073% FS 精度
·0~5 VDC 輸出
·快速響應 <1 ms
·輸出噪聲低
·堅固的單片不銹鋼敏感元件

符合CE規范

性能參數

精度1（恒溫下） ±0.11% FS

±0.14%（10,000 PSIG

非重復性 0.02% FS

遲滯 0.08% FS

0.1%（10,000 PSIG

非線性度（佳擬合直線） ±0.07% FS

溫度影響2

零點漂移3 %FS/50℃ <±0.36

量程漂移%FS/50℃ <±0.27

靜態加速度影響 <0.05 PSI/G（典型值）（壓力端口軸）

FS壓力引起的體積增加 5 x 10-5 cu. in.

預熱偏移 總偏移量：±0.5%

物理參數

壓力接口 1/4" - 18 NPT內螺紋

激勵 22~30 VDC， 24 VDC（標稱值）反向激勵保護

輸出： 0~5 VDC5

功耗 10 mA（0.25W）

輸出阻抗 <10 Ω

輸出噪聲 <100 μV RMS（0 Hz~10 KHz）

電氣參數（電流輸出）

電路 2線制

外接負載 0~1000 Ω

）小供電電壓 (VDC) 17 + 0.02 x（接收器附加導線電阻）

大供電電壓 (VDC) 42 + 0.004 x（接收器附加導線電阻）

環境參數

工作溫度℃ -18~+80

儲存溫度 -55~+120

（5分鐘后的殘余偏移±0.1%） 振動 2g（5 Hz~500 Hz）

沖擊 50g

加速度 大10g
