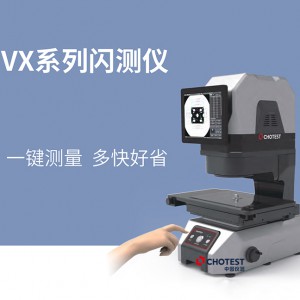

中圖儀器VX8000圖像尺寸測量儀自動對焦測量，排除人為測量操作干擾，且重復聚焦一致性高。高分辨率鏡頭，1%亞像素圖像處理，高精度算法分析，一鍵測量二維平面尺寸測量，或是搭載光學非接觸式測頭實現高度尺寸、平面度等參數的精密快速測量。



VX8000圖像尺寸測量儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速**測量。



非接觸式高度測量功能



產品優勢

一鍵閃測，批量更快

1.任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量。

2.多可同時測量1024個部位。

3.支持CAD圖紙導入，一鍵自動匹配測量。

4、CNC模式下，可快速***地進行批量測量。

計算**，穩定可靠

1.高分辨率鏡頭和2000萬高像素工業相機，1%亞像素圖像處理，高精度算法分析。

2.自動對焦，排除人為測量操作干擾，且重復聚焦一致性高。

3.自動識別測量部位，每次都能獲得統一穩定的測量結果。

操作簡單，輕松無憂

1.任何人都能很快上手，無需復雜培訓。

2.簡潔的操作界面，任何人都能輕松設定和測量。

3.測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。

功能豐富，自動報表

1.提供多達80種提取分析工具和多種專用測量工具。

2.自動輸出SPC分析報告。

3.具有強遠程數據輸出功能。



測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、***近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。



工作過程

將遠心鏡頭結合高分辨率工業相機，將產品影像經過拍照后調整至合適大小后，再通過具有強大計算能力的測量系統完成預先編程指令，快速抓取產品輪廓圖，***后與拍照上的微小像素點形成對比后計算出產品尺寸，同時完成對尺寸公差的評價。



應用領域

VX8000圖像尺寸測量儀可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。適用于要求批量測量或自動測量的應用場景，如電子PCB測量、五金零部件檢測、橡膠圈尺寸測量、手機尺寸檢測等場景，在滿足產品測量精度的同時，對于操作人員要求也更低，并且軟件使用更加簡單便捷。大幅有效的提升了產品的檢測效率，更切合追求“快"、“準"、“穩"的現代化工業尺寸測量！



部分技術規格

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
