三菱PLC iQ-R系列

三菱PLC MELSEC iQ-R系列：新一代控制器創建自動化新紀元。

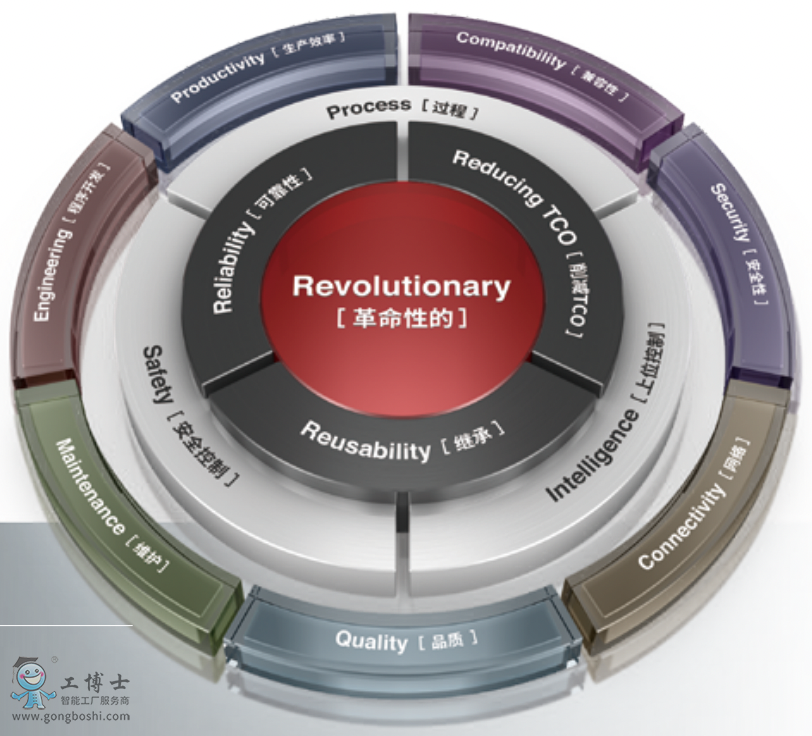

作為下一代自動化環境的核心，自動化控制器不但能增加價值，還能減少總擁有成本。MELSEC iQ-R系列根據客戶常見的問題從零打造，覆蓋七大關鍵領域：生產效率、工程設計、維護保養、質量、連接、安全和兼容。
采用三分法解決這些問題：降低總擁有成本、提高可靠性和重用現有資產。

系統構成

MEL SEC iQ-R系列由CPU模塊、電源模塊、基板模塊、輸入輸出模塊、智能功能模塊等各種模塊組成。對于整個系統，基板模塊蕞多可擴展到7段、模塊蕞多可安裝64個，因此可用于構建大規模系統。此外，通過使用RQ擴展基板模塊,還可有效利用MEL SEC-Q系列模塊的資產。

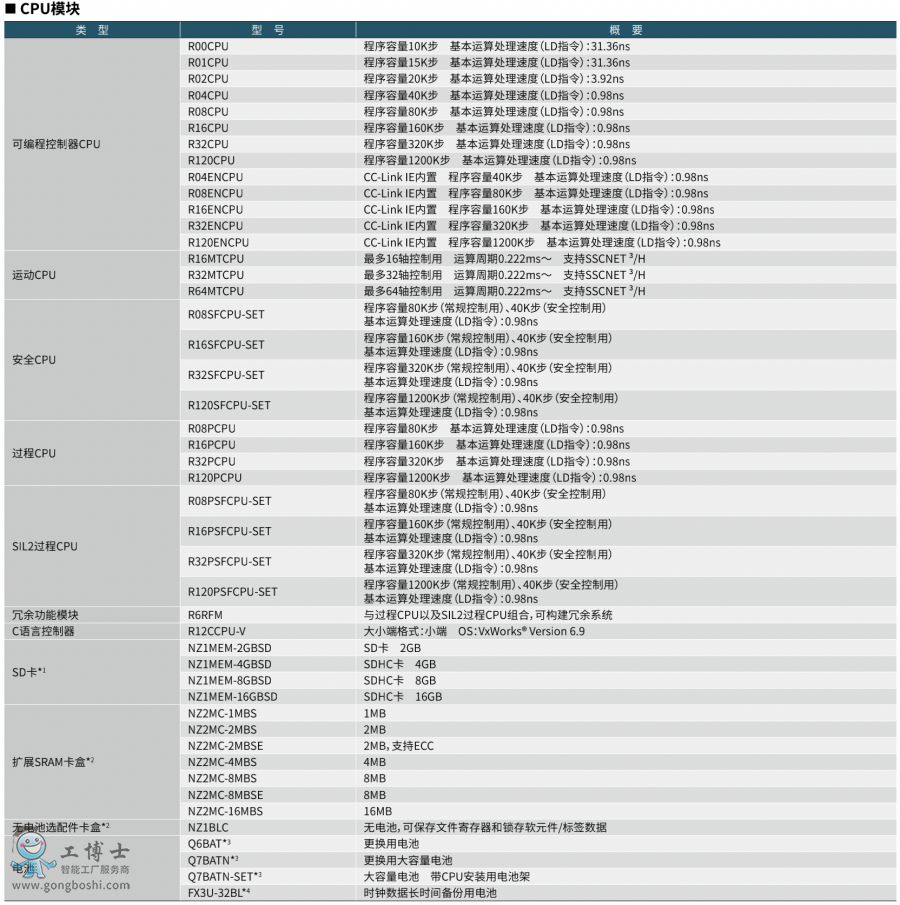

CPU模塊

●蕞多可安裝4個CPU模塊。

●可編程控制器CPU

●CC-L ink IE內置CPU* 1

●運動CPU

●過程CPU

●SIL .2過程CPU^2 NEW

●安全CPU*3

●C語言控制器

*1.尚未支持多CPU。

*2.由SIL2過程CPU和SIL 2功能模塊構成的套裝產品。

*3.由安全CPU和安全功能模塊構成的套裝產品。

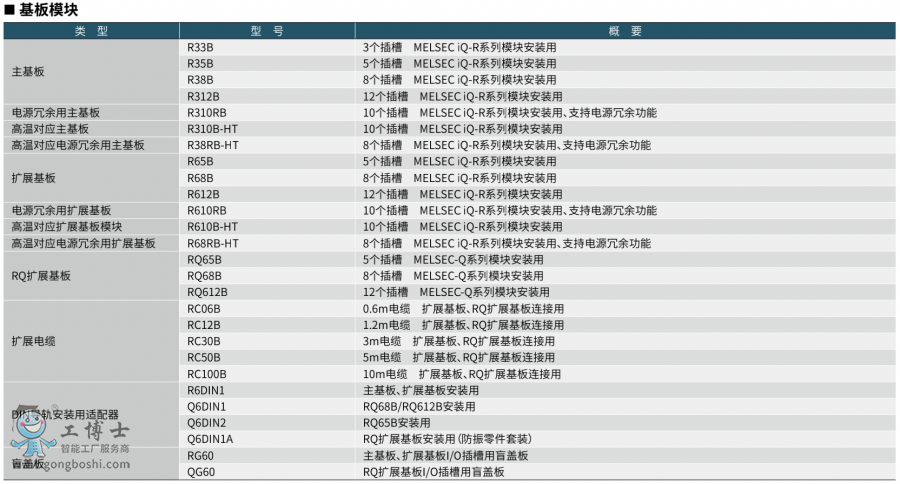

基板模塊

●主基板模塊

●耐高溫主基板模塊

●擴展基板模塊

●耐高溫擴展基板模塊

用于安裝MEL SEC iQ-R系列各種模塊的基板模塊。

無法在擴展基板模塊.上安裝CPU模塊。

RQ折展基板模
用于安裝MEL SEC-Q系列各神模抉的基板模快。
在之后的折展中使用Q系列折展基板。

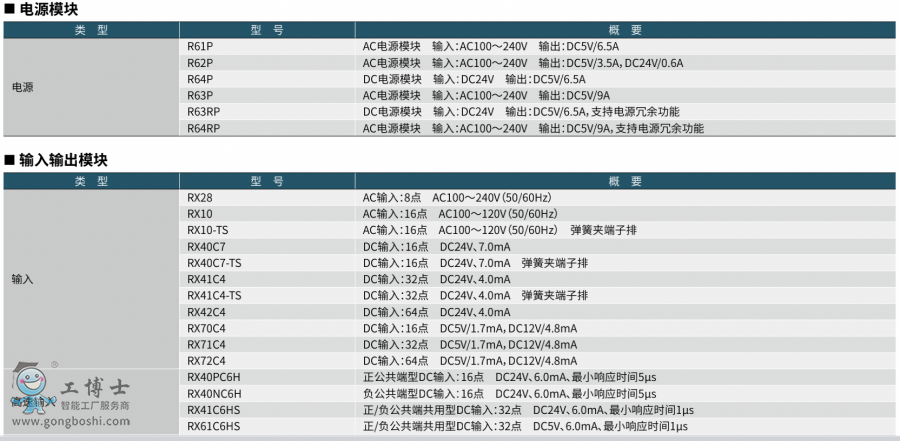

電源模快

電源模快

輸入輸出智能功能模快

輸入模塊

●輸出模塊

●輸入輸出模塊

●模擬量輸入模塊

●溫度輸入模塊

●溫度調節模塊

●模擬量輸出模塊

●簡易運動模塊

●定位模塊

●多功能高速I/O

控制模塊

●高速計數器模塊

●Ethernet接口模塊

●CC-Link IE Control

網絡模塊

●CC-Link IE Field網絡

主站●本地站模塊

●CC-Link IE Field網絡

遠程頭模塊

●CC-Link系統

主站●本地站模塊

●AnyWireASL .INK主站模塊

BACnet模塊

●CANopen⑧模塊NEW

串行通信模塊

●MES接口模塊

OPC UA服務器模塊

●高速數據記錄儀模塊

●C語言智能功能模塊
