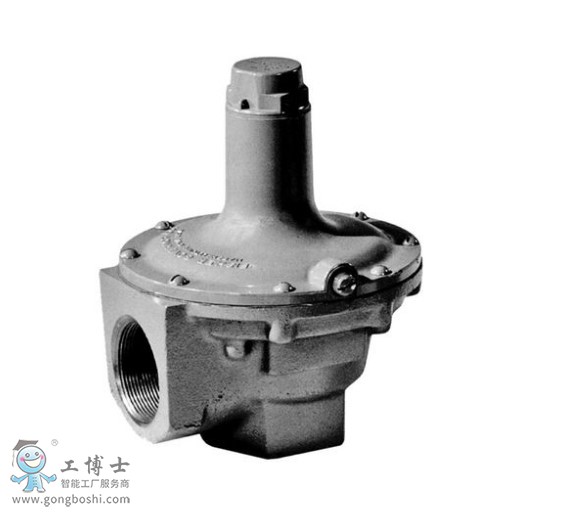

Fisher 289 系列泄壓閥或背壓調壓器
Fisher 289 系列泄壓閥是一款彈簧負載式節流泄壓閥，可用作下游壓力調壓器，防止系統出現過壓。 平穩的節流操作在泄壓操作期間可***大限度地降低系統中的壓力沖擊。289 系列泄壓閥是低壓設置的理想選擇，因?yàn)榇箝y膜面積可獲得更高的靈敏度。289 系列泄壓閥設計用于壓力控制；它們不適合用作 ASME 安全泄壓閥。
CAD 圖紙和型號：?jiǎn)螕舸颂幪攸c(diǎn)
節流型泄壓
大流量
尺寸小
簡單可靠
設計緊湊
規格
閥體尺寸和端口連接方式 289A 和 289U 型：1/4 NPT
289H 型：1，2 NPT
289HH 型：1 NPT
289L 型：3/4，1 NPT
289U 型：1/4 NPT
允許的***大泄壓（入口）壓力 100 psig / 6.9 bar
泄壓設定壓力范圍（5 個型號） 5"wc 至 50 psig / 25mbar 至 3.5 bar
取壓方式 內取壓
溫度適用范圍 丁腈橡膠 （NBR） 和氯丁橡膠 （CR）：-20 至 150°F / -29 至 66°C 氟橡膠 （FKM）：20 至 300°F / -7 至 149°C 僅 289H 和 289HH 型
大致重量 289A 和 289U 型：0.75 lb/0.3 kg
289H 型：1 NPT - 4 lb/2 kg, 2 NPT - 15 lb/7 kg
289HH 型：4 lb/2 kg
289L 型：15 lb/7 kg
289H：泄壓壓力調節范圍 0.5 至 2.25 psig / 34 至 155 mbar
289H：***大泄壓（入口）壓力 25 psig / 1.7 bar
文檔與圖紙
圖紙與原理圖
宣傳手冊
手冊與指南
數據清單與公告
289HH and 1-Inch / DN 25 Type 289H Relief Valves Schematic
English 413.8 kb .PDF 1/8/18
