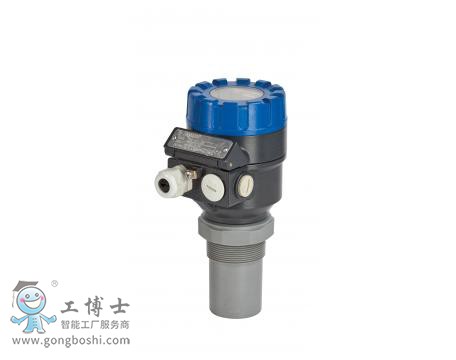

Magnetrol麥格納丘Echotel® 335系列非接觸式超聲波液位計
Echotel®335型是一款四線制、一體式安裝、超聲波非接觸式變送器，用于液位，容積和明渠流量測量。
該多功能變送器具有先進的數字信號處理功能和強大的傳感器，可在各種應用中提供卓越的測量性能。
- 具有操作狀態圖標的自定義LCD圖形顯示模塊
- 先進的數字信號處理在困難的應用中確�？煽康臏y量
- 雙功能條形圖顯示回波信號強度或油箱液位
- 50kHz變送器，測量范圍26ft（8米）
- 窄角度，7度波束角度，可實現出色的對焦
- 4-20 mA輸出和SPDT繼電器，用于液位控制，報警，診斷或遠程流量累計
- 固定目標壓制以消除箱體內障礙物的干擾
- 通用容器形狀和32點線性化表用于容積計算
- 廣泛支持水道和堰的計算用于明渠流量
- 兩個流量累加器，一個可復位，一個不可復位
- 溫度補償可用于全系列的傳感器
- 工作原理
非接觸式超聲波液位技術是經過驗證的***液位測量方法。這項技術的特點是能夠測量流體的液位或體積，而不會與物料發生物理接觸。這在含有腐蝕性物質，懸浮固體或掛料介質的應用中尤為重要。

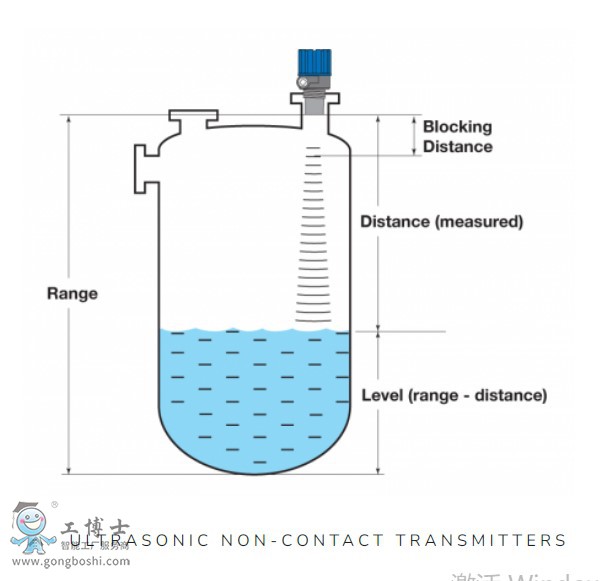

液位測量是通過從傳感器發射超聲脈沖并測量回波從液面反射并返回到傳感器所需的時間來進行的。功能強大的電子裝置測量往返脈沖的時間，并通過聲速來計算距離。由于聲速與溫度有關，所以傳感器還測量容器中的溫度以提供對溫度變化的補償。
通過輸入容器的類型和幾何形狀，智能電子設備可以計算容器中的液體體積。在類似的操作中，335型可以通過將液位讀數轉換成每單位的體積單位來進行明渠流量測量。常見的儲罐形狀，水槽和堰都存儲在335軟件內。32點線性化表格也可用于非常規的儲罐或主要流量元素。
