描述

66 系列直接作用式降壓調壓器廣泛應用于燃燒器控制、儲罐氣封系統及其他需要***控制低壓工業氣體的應用，此外，66 系列直接作用式真空應用設備同時帶有真空調壓器和真空斷路器結構。

簡介

品牌：Fisher

型號：66 series

類型：閥門調壓器

規格

閥體尺寸和端面連接方式

       NPS 2、3 或 4 / DN 50、80 或 100

              鑄鐵閥體：NPT 或 CL125 FF

              鋼閥體：NPT、CL150 RF、CL150 FF、CL300 RF

緊急入口壓力

       66、66Z、66ZZ 或 66 型系列真空斷路器：25 psig / 1.7 bar 正向壓力

              66 系列真空調壓器：8 psig 或 16.3 英寸汞柱 / 0.55 bar 差分真空

避免內部零件損壞的***大入口壓力

       66 型：10 psig / 0.69 bar

              66Z 型：5 psig / 0.34 bar

              66ZZ 型：2 psig / 0.14 bar

建議入口壓力

       66、66Z 或 66 型系列真空斷路器：5 psig / 0.34 bar 正向壓力

              66Z 型：2 psig / 0.14 bar

              66 系列真空調壓器：6 in. w.c. 或 0.4 英寸汞柱 / 15 mbar 差分真空

緊急出口（殼體）壓力

       66、66Z 或 66ZZ 型：8 psig / 0.55 bar 正向壓力

              66 系列 VR：14.7 psi 或 29.9 英寸汞柱 / 1.01 bar 差分真空

              66 系列 VB：8 psi 或 16.3 英寸汞柱 / 0.55 bar 差分真空

避免內部零件損壞的***大安全壓力

       66、66Z 或 66ZZ 型：1 psig / 0.07 bar 差壓高于出口壓力設置

              66 系列真空調壓器：不超過 1 psig / 0.07 bar 差壓變化自彈簧設置

取壓方式

              66、66Z 或 66ZZ 型

                      鑄鐵閥體：內取壓（標準）或外取壓l

                      鋼閥體：外取壓（標準）或內取壓

              66 系列真空調壓器或斷路器：外取壓

溫度適用范圍

       丁腈橡膠 (NBR)：-40° 至 180°F / -40° 至 82°C

              氟橡膠 (FKM)：0° 至 350°F / -18° 至 177°C

              乙丙橡膠 (EPDM)：-40° 至 275°F / -40° 至 135°C

大致重量

       NPS 2 (DN 50) NPT：50 lbs / 23 kg

              NPS 3 (DN 80) 閥體：100 lbs / 45 kg

              NPS 4 (DN 100) 閥體：155 lbs / 70 kg

特點

1.對壓力變化反應靈敏

2.閥座保護不犧牲關閉功能

3.儲罐氣封能力

4.精度

5.應用靈活性

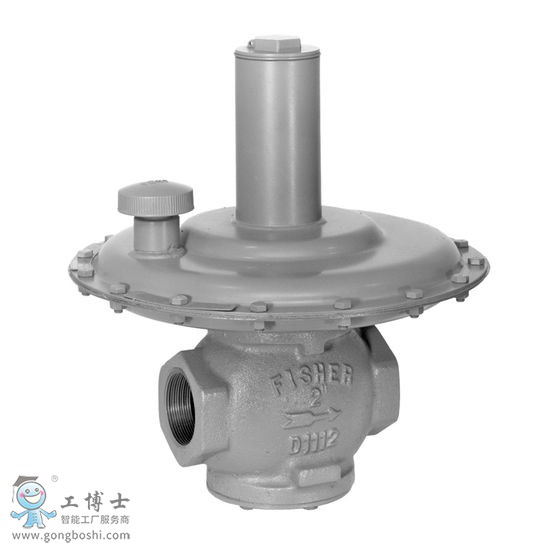

產品圖片
