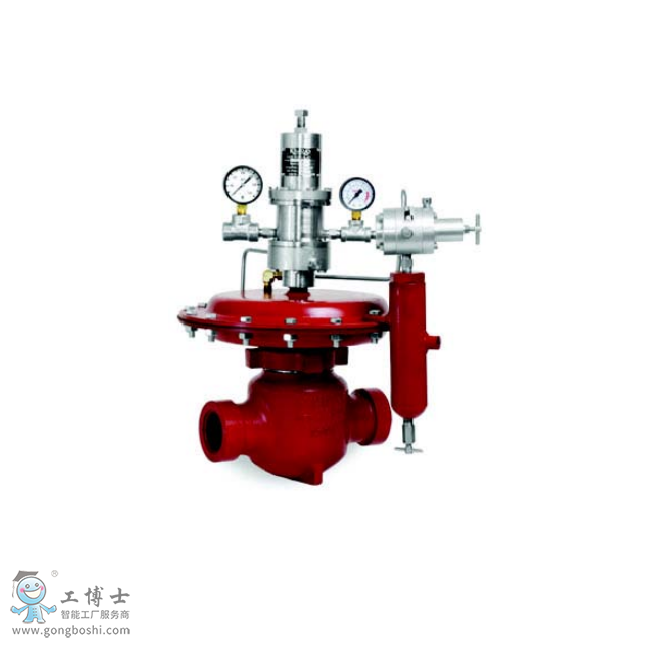

KIMRAY 凱姆雷500系列減壓調節器 調壓閥

kimray凱姆雷500系列減壓調壓閥是一種廣泛運用于燃?xì)猓�天然氣等行業的調壓閥，他的可靠性讓他能夠適應很多惡劣的工況滿足需求，也是kimray主打的一款調壓器。

氣體壓縮機進口壓力的調節。控制供應或分配系統壓力。

上游：50至500 psig

下游：50至500 psig

40 psig

（上游壓力小于50 psig時使用外部源。用于操作電機閥膜片的電源。）

先導總成與電機閥桿總成(交叉)是調節器中的運動單元。這個先導插頭由兩個硬連接的不銹鋼球組成。在一起。先導塞的上座是馬達閥。隔膜壓力入口(紫羅蘭至黃色)。較低的座位引水塞是壓力通風口(黃色到大氣)。先導供給壓力(Violet)引導馬達閥。膜片為電機閥提供關閉力逆流而上的壓力。

閥蓋中的彈簧加載領航組件，并在下游的下方與之相對。壓力(藍色)在波紋管大會。假設彈簧用調整螺絲壓縮的設定壓力大于下游壓力(藍色)波紋管大會。試點大會被迫向下在導航儀彈簧旁邊。飛行員的下座插頭(黃色到大氣)關閉，上面的閥座先導插頭(紫羅蘭到黃色)是打開的。這允許飛行員提供壓力(紫羅蘭)，以加載底部的馬達閥隔膜以平衡頂部壓力側面。上游壓力(紅色)作用于馬達閥下閥座打開閥門。當下游壓力(藍色)上升到設定壓力時，波紋管大會向上膨脹，關閉上座(紫羅蘭至然后打開壓力通風口(黃色到大氣層)。電機閥隔膜壓力(黃色)降低，先導供給壓力作用于馬達閥膜片頂部開始關閉閥門。隨著下游壓力(藍色)上升到設定壓力，飛行員大會采取兩個席位的位置。引線插頭都關閉了。間歇放血引流閥，三通閥的動作先導插頭靠在閥座上調整馬達閥閥桿總成可容納任何流量。急促但穩定的重新定位會產生真正的節流動作。
