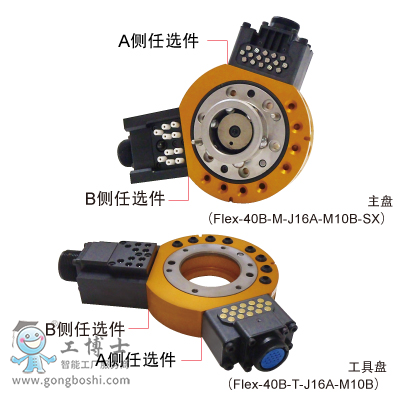

BL(必愛路)快換器 QUICK-CHANGE Flex-40
根據材料裝卸、裝配和去飛邊等各種各樣的用途，通用可以根據選件選擇氣壓孔用電氣信號和傳感器用電氣信號以及電機驅動信號等。
主盤添附品
內六角蹀形螺栓（M5×35)×6
定位用階梯平行銷×1
密封板、O型圈、碟形螺絲出貨時已安裝在本體上。
Flex-40的特點
豐富的通用功能
可任意選擇電氣信號（容量與接點個數）和氣壓孔（尺寸與個數）。
無接觸的吸合方式
裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。
機械式故障保險機構
拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤也不會分離。
主要規格
| 本體 |
| 可搬運重量（額向定負荷） |
392N（40kg） |
| 位置再現精度 |
±0.015 mm |
動態允許
扭矩 |
彎矩方向(Tx,Ty) |
314Nm（32kgfm） |
| 扭轉方向(Tz) |
430Nm（44kgfm） |
| 鎖緊力（氣壓0.49MPa） ※1 |
4,000N（408kgf） |
| 材質 |
機架 |
鋁合金 |
| 扭轉方向（Tz） |
不銹鋼 |
| 外形尺寸（鎖緊時） |
φ115×H57mm |
產品重量
（本體部） |
機架 |
1,140g |
| 分合機構部 |
610g |
| 分合機構部 |
鋼球定位方式 |
| 分合動作氣壓 |
0.390.68MPa（47kgf/cm2） |
| 容許溫度濕度范圍 |
050℃、3590%（不結露） |
| 通用 |
氣壓孔 |
Rc1/8×8個 |
| 任選件 |
| 通 用 |
D15A
D15B |
電氣信號
Max.3A DC50V
觸點探頭式 |
3A×15個（D輔助連接端子) ※2 |
J16A
J16B |
電氣信號
Max.5A
DC／AC200V
觸點探頭式 |
5A×16個(JM連接端子） |
M10A
M10B |
電氣信號
Max.13A
DC250V／AC200V
插入接點式 |
13A×10個（MS連接端子） ※3 ※5 |
A16A
A16B |
電氣信號
Max.5A
DC／AC200V
觸點探頭式 |
近接傳感器
＋
5A×16個(JM連接端子） ※3 ※4 |
A08A
A08B |
電氣信號
Max.13A
DC250V/AC200V
插入接點式 |
近接傳感器
＋
13A×8個(MS連接端子） ※3 ※5 |
B15N
B15P
B15PA
B15PB |
電氣信號
Max.50mA DC24V
非接觸方式（詳細請查閱P43頁） |
50mA×15個
WEB系列連接器※3
イ輸入?yún)^(qū) 1個
IP67 |
B15DA
B15DB |
電氣信號
Max.50mA DC12V
非接觸方式（詳細請查閱P43頁） |
5mA×15個
WEB系列連接器※3
IP67 |
| P18A P18B |
氣壓孔 |
Rc1/8×4個 |
| P14A P14B |
氣壓孔 |
Rc1/4×2個 |
| 拆卸確認傳感器 ※6 |
內置兩個近接開關、采用裝配板 |
