BL(必愛路)快換器 QUICK-CHANGE Flex-70A
可廣泛使用于裝卸焊接、沖壓機間裝卸與去飛邊等多種用途，其通用除了以往的空氣孔、電氣信號合裝卸確認傳感器以外，還新設了地線接觸點合接近傳感器。

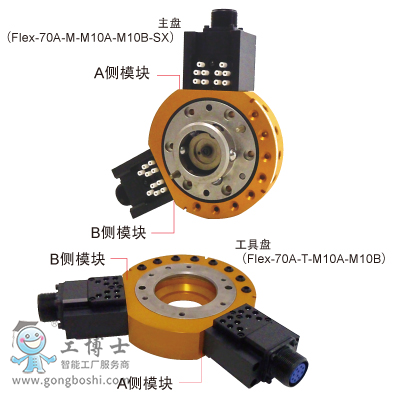

主盤添附品
內六角碟形螺栓（M6×40)×6
定位用階梯平行銷×1
密封板、O型圈、碟形螺絲出貨時已安裝在本體上。
Flex-70的特點
重載規格
考慮去飛邊等用途，在主盤與工具盤結合時，對鎖定機構部分做了防粉塵進入的密封處理。
豐富的通用功能
除了以往的空氣孔、電氣信號和拆卸確認傳感器之外，還增加了地線接點和接近傳感器選件。
無接觸的吸合方式
裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。另外，通過接近傳感器（任選件），可以確認1.0mm的工具盤是否在工位。
機械式故障保險機構
本公司拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤也不會分離。
主要規格
| 本體 |
| 可搬運重量（額定負荷） |
686N（70kg） |
| 位置再現精度 |
±0.015 mm |
動態允許
力矩 |
彎矩方向(Tx,Ty) |
686Nm（70kgfm） |
| 扭轉方向(Tz) |
784Nm（80kgfm） |
| 鎖緊力（氣壓0.49MPa） ※1 |
7,056N(720kgf) |
| 材質 |
框架 |
鋁合金 |
| 分合機構部 |
不銹鋼 |
| 外形尺寸（鎖緊時） |
φ139×H65mm |
產品重量
（本體部） |
主 盤 |
1,900g |
| 工具盤 |
1,200g |
| 分合機構部 |
鋼球定位方式 |
| 分合動作氣壓 |
0.390.68MPa（47kgf/cm2） |
| 容許溫度濕度范圍 |
050℃、3590%（不結露） |
| 通用 |
氣壓孔 |
Rc1/8×8個 |
| 任選件 |
| 模 塊 |
D15A. D15B |
電氣信號 |
3A×15個（D輔助連接端子） ※2 |
| J16A. J16B |
電氣信號 |
5A×16個（JM連接端子） ※3 ※4 |
| M10A. M10B |
電氣信號 |
13A×10個（MS連接端子） ※3 ※5 |
| A16A. A16B |
電氣信號 |
近接傳感器 5A×16個 ※3 ※4 |
| A08A. A08B |
電氣信號 |
近接傳感器 13A×8個※3 ※5 |
B15N
B15P |
電氣信號
Max.50mA DC24V
非接觸方式 |
50mA×15個
WEB系列連接器 ※3
輸入區 1個
IP67 |
| B15D |
電氣信號
Max.5mA DC12V
非接觸方式 |
5mA×15個
WEB系列連接器 ※3
IP67 |
| E50A. E50B |
地線接點 |
500A(使用率50％)×1個 |
| P18A. P18B |
氣壓孔 |
Rc1/8×4個 |
| P14A. P14B |
氣壓孔 |
Rc1/4×2個 |
| P3WA. P3WB |
氣壓孔 |
Rc3/8×2個 |
| 拆卸確認傳感器 ※7 |
內置兩個近接開關、采用裝配板 |
