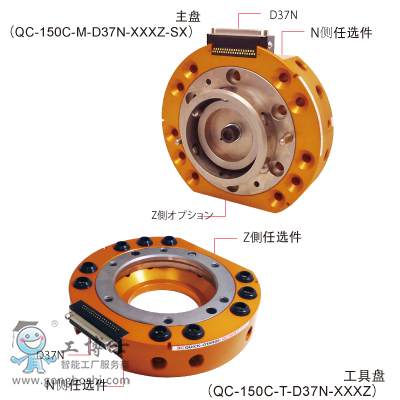

BL(必愛路)快換器 QUICK-CHANGE QC-150C
主盤添附品
內六角碟形螺栓（M10×60）×6
定位用階段平行銷×1
密封板、O型圈、碟形螺絲出貨時，已安裝在本體上。
QC-150C的特點
無接觸的吸合方式
裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。
機械式故障保險機構
本公司拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤也不會分離。
主要規格
| 本體 |
| 可搬運重量（額定負荷） |
1,470N（150kg） |
| 位置再現精度 |
±0.015 mm |
動態允許
力矩 |
彎矩方向(Tx,Ty) |
1,960Nm（200kgfm） |
| 扭轉方向(Tz) |
1,960Nm（200kgfm） |
| 鎖緊力（氣壓0.49MPa時） ※1 |
14,317N（1,460kgf） |
| 材質 |
機架 |
鋁合金 |
| 分合機構部 |
不銹鋼 |
| 外形尺寸（鎖緊時） |
φ200×H90mm |
產品重量
（本體部） |
主盤 |
5,810g |
| 工具盤 |
2,860g |
| 分合機構 |
鋼球定位方式 |
| 分合動作氣壓 |
0.390.68MPa（47kgf/cm2） |
| 允許溫度濕度范圍 |
050℃、3590%（無結露） |
| 通用 |
氣壓孔 |
Rc3/8×10個 |
| オプション |
| ユーティリティ |
D37 |
電氣信號 |
3A×37個（D輔助連接端子） ※2 |
| J16Z |
電氣信號 |
5A×16個（JM連接端子） ※3 ※4 |
| M10Z |
電氣信號 |
13A×10個（MS連接端子） ※3 ※5 |
| M19Z |
電氣信號 |
13A×19個（MS連接端子） ※3 ※6 |
B15N
B15P |
電氣信號
Max.50mA DC24V
非接觸方式 |
50mA×15個
WEB系列連接器 ※3
輸入區 1個
IP67 |
| B15D |
電氣信號
Max.5mA DC12V
非接觸方式 |
5mA×15個
WEB系列連接器 ※3
IP67 |
| E50Z |
地線接點 |
500A（使用率50％）×1個 |
| P18Z |
氣壓孔 |
Rc1/8×4個 |
| P14Z |
氣壓孔 |
Rc1/4×2個 |
| P38Z |
氣壓孔 |
Rc3/8×4個 |
| P3WZ |
氣壓孔 |
Rc3/8×2個 |
| 裝卸確認傳感器 ※7 |
內置兩個近接開關、采用裝配板 |
