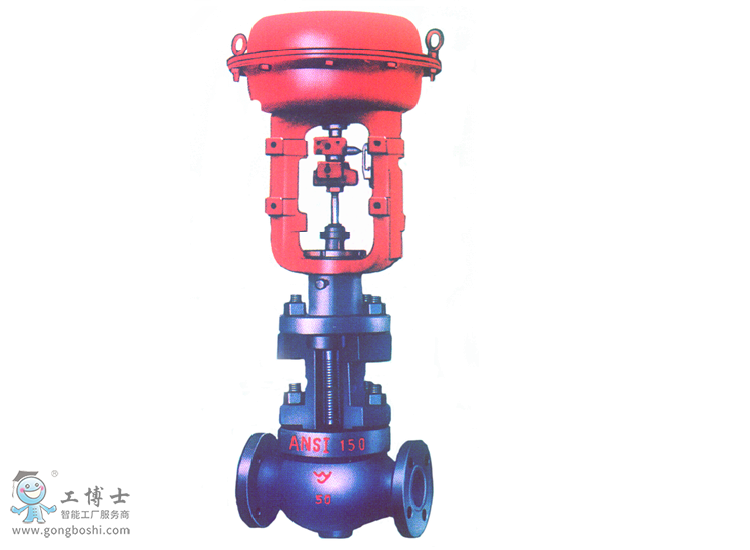

吳忠儀表HCBW波紋管密封籠式雙座調節閥
HCBW波紋管密封籠式雙座調節閥是-種壓力平衡式的調節閥閥體結構緊湊，流體通道呈S流線型,壓降損失小流量大，可調范圍廣。
上閥蓋采用波紋管密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。
由于波紋管元件本身變型性和卓著的抗老化性，這種調節閥完全克服了填料密封閥通常存在的填料老化性和溫差敏感性等弱點。
采用波紋管-填料雙重密封結構，安全可靠性更好。調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。
閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。
1、閥體
式直通雙座鑄造球行閥
公稱通徑40、 50、65、80、100、150、200 mm
公稱壓力ANSI 150、300、600 JIS10、20、30、40K PN1.6、4.0、6.4Mpa
使用壓力1MPa、2MPa、 3.5MPa
連接型式法蘭式: RF和RJ
標準按ANSI B16.5，JIS B2201，JB/T79.1 PN1.6MPa，JB/T79.2凹凸面.
焊接式:嵌接焊SW(40~ 50mm) 對接焊BW(65 ~ 200mm)
材料: HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上閥蓋:常溫型(P):-17~+230°C
伸長I型(E1) : +230~350°C -45~-179C
（工作溫度不允許超過各種材料的允許范圍）
壓蓋型式:螺栓壓緊式
填料: V型聚四氟乙烯材料，含浸聚四氟乙，烯填料，石棉編織填料。
2、閥內組件
閥芯型式：壓力平衡式閥芯
流量特性：高精度流量特性，等百分比(%)和線性特性(L)，高容量流量特性，等百分比(%)和線性特性(L)
（整體和分離式套筒應根據公稱通徑，材料，工作溫度而定。）
材料：17-4PH 0Cr17Ni12Mo2和司太萊堆焊合金
波紋管材料：1Cr18Ni9
3、執行機構
型式：HA多彈簧式薄膜執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍：20~ 100KPa，80~ 240KPa
供氣壓力：140、160、280、400KPa
氣源接頭：Rc1/4
環境溫度：-30°~70°
4、閥作用型式
氣-關式或氣-開式
5、附件
定位器，手輪機構，氣動閥位定位器等
6、性能
泄漏量金屬閥座:符合標準ANSI B16.104 II級,
小于額定Cv的0.5%。
聚四氟乙烯閥座:符合標準ANSI B16.104VI級，小于額定Cv的10-7
回差：5% (不帶定位器) 3% (帶定位器)
線性：土3% (帶定位器)
士11%(不帶定位器)
7、可調范圍：50:1
備注:采用標準的V型聚四氟乙烯填料
8.可配備fisher 梅索 阿自倍爾等多種定位器
