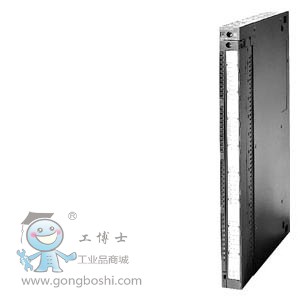

SIMATIC S7-400，模擬量輸入SM 431，8AI；16 位分辨率，U/I/THERMOEL，光隔離，公共點，DIAGN ，報警，20 MS模塊升級


技術數據

輸入電流
來自背板總線 DC 5 V，*大值		1 200 mA
功率損失
功率損失，典型值		4.6 W
模擬輸入
模擬輸入端數量		8
● 電壓/電流測量時		8
電壓輸入允許的輸入電壓（毀壞限制），*大值		35 V; 35 V 持續電壓，*大 1 s 內 75 V（占空比 1：20）
電流輸入允許的輸入電流（毀壞限制），*大值		32 mA
輸入范圍
● 電壓		是
● 電流		是
● 熱電偶		是
● 電阻溫度計		否
● 電阻		否
輸入范圍（額定值），電壓
● 1 V 至 5 V		是
● 輸入電阻（1 V 至 5 V）		> 2000 歐姆
● -1 V 至 +1 V		是
● -10 V 至 +10 V		是
● -100 mV 至 +100 mV		是
● -2.5 V 至 +2.5 V		是
● -20 mV 至 +20 mV		是
● -250 mV 至 +250 mV		是
● -5 V 至 +5 V		是
● -50 mV 至 +50 mV		是
● -500 mV 至 +500 mV		是
● -80 mV 至 +80 mV		是
輸入范圍（額定值），電流
● 0 至 20 mA		是
● -10 mA 至 +10 mA		是
● -20 mA 至 +20 mA		是
● -3.2 mA 至 +3.2 mA		是
● 4 mA 至 20 mA		是
● 輸入電阻（4 mA 至 20 mA）		50
● -5 mA 至 +5 mA		是
輸入范圍（額定值），熱電偶
● 類型 B		是
● 類型 E		是
● 類型 J		是
● 類型 K		是
● 類型 L		是
● 類型 N		是
● 類型 R		是
● 類型 S		是
● 類型 T		是
● 類型 U		是
熱電偶 (TC)
溫度補償
— 內部溫度補償		是
— 使用補償盒進行的外部溫度補償		是
— 動態參考溫度值		是
特性線性化
● 可參數化		是
— 對于熱電偶		類型 B、E、J、K、L、N、R、S、T、U
導線長度
● 屏蔽，*大值		200 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		16 bit
● 可參數化的集成時間		是
● 基本轉換時間 (ms)		10 / 16,7 / 20 / 100
● 積分時間 (ms)		2,5 / 16,7 / 20 / 100
● 基本轉換時間，包含積分時間 (ms)
— 斷線監測和電阻測量的額外轉換時間		1 ms（組件）
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		400 / 60 / 50 / 10 Hz
傳感器
信號傳感器連接
● 用于電壓測量		是; 可能
● 對于作為四線制測量變送器時的電流測量		是
● 對于利用四線制接口進行的電阻測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0.3 %
● 電流，與輸入范圍有關，(+/-)		0.5 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.1 %
● 電流，與輸入范圍有關，(+/-)		0.17 %
報警/診斷/狀態信息
診斷		是
報警
● 診斷報警		是; 可參數化
● 極限值報警		是
電位隔離
模擬輸入電位隔離
● 模擬輸入電位隔離		是; 內部/外部
● 在通道之間		是
絕緣
絕緣測試，使用		DC 1500 V
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		650 g
