創新性：
·可被用作沖壓設備的安全閥，用以在危險動作發生時實現安全反向（兩位五通電磁閥）
·作為沖壓設備的純機械式安全保障方案，無需額外集成診斷功能。

多樣性：

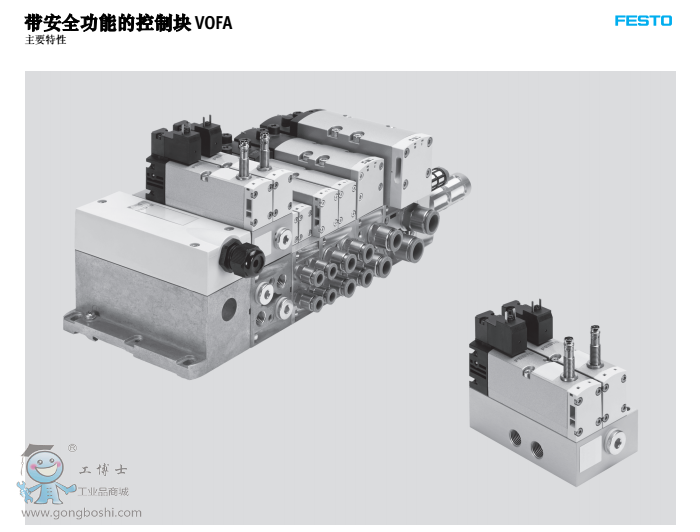

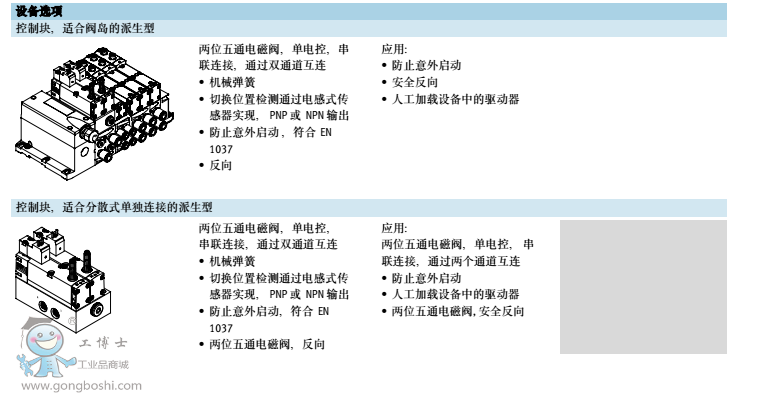

·控制塊可選擇針對VTSA/VTSA-F閥島的版本
·也可選擇針對單個氣動連接的版本
·較高的壓力范圍3——10bar
·流量*高可達950 l/min

可靠性：
·堅固耐用的金屬部件
·針對安全的純機械解決方案

       易安裝：
·完整單元，“即安裝型”設計，整體經過嚴格測試
·選型、訂貨、安裝、調試成本低
·通過通孔進行安裝（針對單個氣動連接的版本）
·安裝在閥島的氣路板底座上，呈現三明治的疊加結構

        注意：
在作為分散式單獨連接的派生型使用時，客戶不可擅自將控制塊轉換為兩位三通電磁閥功能。因為這樣會使得IFA認證失效。IFA認證標志著元件的安全功能已獲得認證。

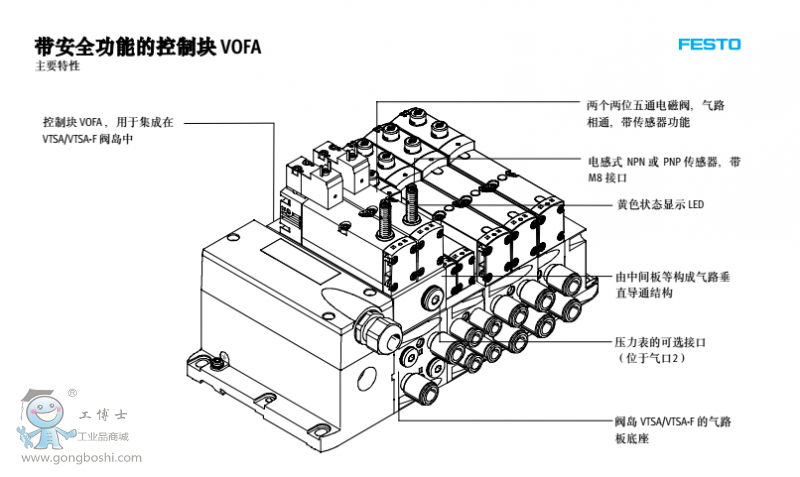

主要特性：
說明：
控制塊被設計用于通過雙通道來驅動氣動驅動元件，例如：雙作用氣缸，并實現以下安全措施：
防止意外啟動（EN 1037）
1、逆轉危險動作且這一逆轉不會帶來新的危險（通過兩位五通單電控閥功能）
控制塊的控制特性決定了其在安全措施方面的性能等級可以達到e（*高達到4類，相當于*高風險級）。性能等級（PL）是安全功能可靠性的量度。

2、控制塊的開發與制造嚴格按照基本的和成熟的安全原理EN ISO13849-1和EN ISO13849-2。

3、在元件進行應用和運行以及用于更高的類別（2到4）時，必須同時考慮EN ISO13849-1和EN ISO13849-2標準（例如：CCF,Dc）所給的要求。

4、當本產品用于由特定C標準進行規范的設備或系統時，這些標準中的要求必須得到遵守。

5、按照設計意圖，帶安全功能的控制塊僅適合被安裝在設備和自動化系統中且只能用于工業環境（高要求模式）。

6、帶安全功能的控制塊適合被用作符合EN962標準的沖壓設備的安全閥。

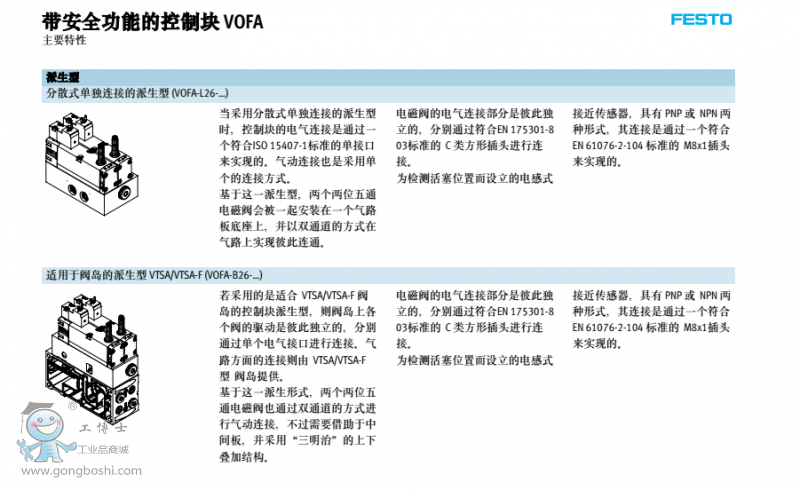

氣動/電氣連接
功能：
安全功能是通過在控制塊中將兩個單電控兩位五通閥（26mm閥寬）以雙通道氣動鏈接的形式來實現的：
1.只有兩個電磁閥都處在切換位置時，氣口4才加壓。

2.只要兩個電磁閥中的一個處于常態位置，氣口2就會加壓；閥通過機械彈簧復位。

3.電磁閥的工作狀態可通過其內部的接近式傳感器（切換位置感測）來監控。

4.只要將控制信號和接近式傳感器的信號變化進行關聯，就可知道電磁閥的閥芯是否到達或偏離正常位置（預期位置）。

5.電磁閥閥芯的設計決定了它能避免氣口2和氣口4之間的氣動短路（允許重疊）。

6.為達到4類標準（性能等級e，EN ISO13849-1），兩個電磁閥必須通過獨立的通道進行驅動。

7.閥必須成對使用，例如：2x兩位五通電磁閥。

8.兩位三通閥的功能是通過使用堵頭封閉氣口2和3 的方式來實現的。

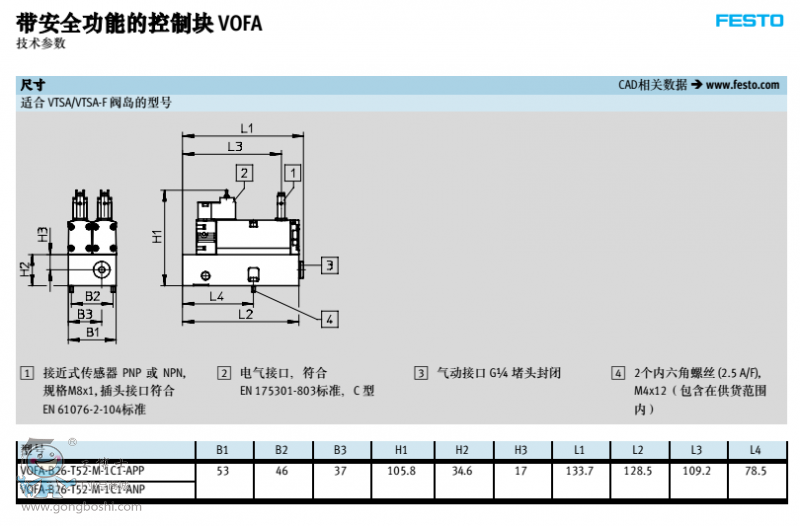

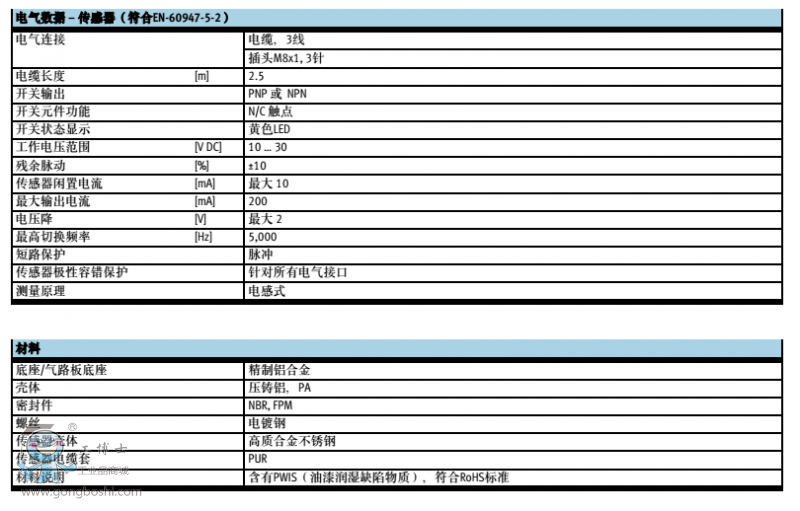

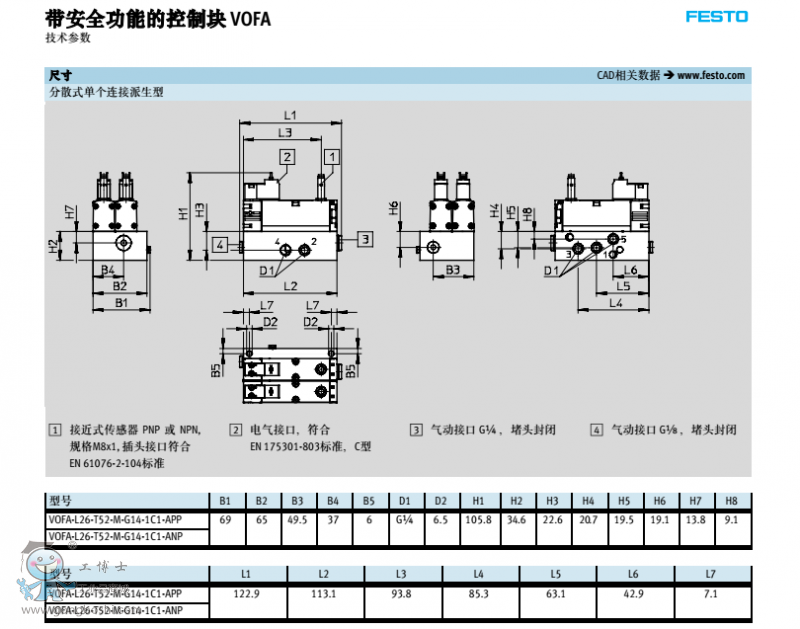

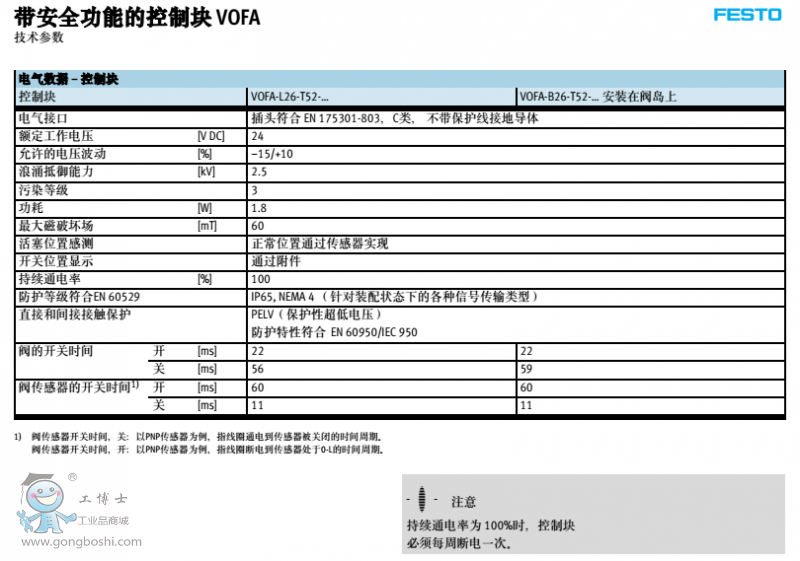

技術參數
