一般信息

產品類型標志

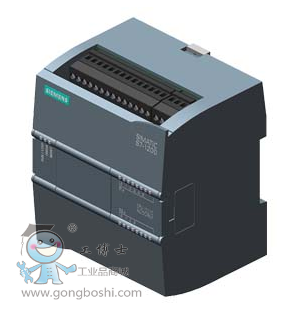

CPU 1211C AC/DC/繼電器

固件版本

V4.2

附帶程序包的

● 工程系統(tǒng)

STEP 7 V14 以上

顯示

帶顯示屏

否

電源電壓

額定值 (AC)

● AC 120 V

是

● AC 230 V

是

允許范圍，下限 (AC)

85 V

允許范圍，上限 (AC)

264 V

電源頻率

● 允許范圍，下限

47 Hz

● 允許范圍，上限

63 Hz

輸入電流

耗用電流（額定值）

在 AC 120 V 時 60 mA；在 AC 240 V 時 30 mA

耗用電流，*大值

在 AC 120 V 時 180 mA；在 AC 240 V 時 90 mA

接通電流，*大值

20 A; 264 V 時

輸出電流

用于背板總線 (DC 5 V)，*大值

750 mA; 針對 CM *大為 5 V DC

傳感器供電

24 V 傳感器供電

● 24 V

20.4 至 28.8V

功率損失

功率損失，典型值

10 W

存儲器

工作存儲器

● 集成

50 kbyte

● 可擴展

否

裝載存儲器

● 集成

1 Mbyte

● 插拔式（SIMATIC 存儲卡），*大值

帶有 SIMATIC 存儲卡

緩沖

● 存在

是

● 免維護

是

● 不帶電池

是

CPU-處理時間

對于位運算，典型值

0.085 µs; / 說明

對于字運算，典型值

1.7 µs; / 說明

對于浮點運算，典型值

2.3 µs; / 說明

CPU-組件

組件數量（總計）

DBs、FCs、FBs、計數器和定時器�？稍O定地址的模塊數量可從1到65535�？刹皇芟拗朴糜谡麄�工作存儲器

OB

● 數量，*大值

只通過代碼工作存儲器進行限制

Firm

ware  V4.0

6ES72111BE400XB0

CPU 1211C   AC/DC/Rly,6輸入/4輸出,集成2AI

6ES72111AE400XB0

CPU 1211C   DC/DC/DC,6輸入/4輸出,集成2AI

6ES72111HE400XB0

CPU 1211C   DC/DC/Rly,6輸入/4輸出,集成2AI

6ES72121BE400XB0

CPU 1212C   AC/DC/Rly,8輸入/6輸出,集成2AI

6ES72121AE400XB0

CPU 1212C   DC/DC/DC,8輸入/6輸出,集成2AI

6ES72121HE400XB0

CPU 1212C   DC/DC/Rly,8輸入/6輸出,集成2AI

6ES72141BG400XB0

CPU 1214C   AC/DC/Rly,14輸入/10輸出,集成2AI

6ES72141AG400XB0

CPU 1214C   DC/DC/DC,14輸入/10輸出,集成2AI

6ES72141HG400XB0

CPU 1214C   DC/DC/Rly,14輸入/10輸出,集成2AI

6ES72151BG400XB0

CPU 1215C   AC/DC/Rly,14輸入/10輸出,集成2AI/2AO

6ES72151AG400XB0

CPU 1215C   DC/DC/DC,14輸入/10輸出,集成2AI/2AO

6ES72151HG400XB0

CPU 1215C   DC/DC/Rly,14輸入/10輸出,集成2AI/2AO

6ES72171AG400XB0

CPU 1217C   DC/DC/DC,14輸入/10輸出,集成2AI/2AO

A5E03668639001

SIEMCORE918
BASED ON:
SIMATIC S7-1200, CPU 1212C,
COMPACT CPU, DC/DC/DC,
ONBOARD I/O:
8 DI 24V DC; 6 DO 24 V DC;
2 AI 0 - 10V DC,
POWER SUPPLY: DC
20.4 - 28.8 V DC,
PROGRAM/DATA MEMORY: 50 KB

數字量 擴展

6ES72211BF320XB0

SM1221 數字量輸入模塊, 8 輸入24V DC

6ES72211BH320XB0

SM1221 數字量輸入模塊, 16 輸入24V DC

6ES72221HF320XB0

SM1222 數字量輸出模塊, 8輸出繼電器

6ES72221BF320XB0

SM1222 數字量輸出模塊, 8輸出24V DC

6ES72221XF320XB0

SM1222 數字量輸出模塊, 8輸出切換繼電器

6ES72221HH320XB0

SM1222 數字量輸出模塊, 16輸出繼電器

6ES72221BH320XB0

SM1222 數字量輸出模塊, 16輸出24V DC

6ES72231PH320XB0

SM1223 數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器

6ES72231BH320XB0

SM1223 數字量輸入輸出模塊 8輸入24V DC/ 8輸出24V DC

6ES72231PL320XB0

SM1223 數字量輸入輸出模塊 16輸入24V DC/ 16輸出繼電器

6ES72231BL320XB0

SM1223 數字量輸入輸出模塊 16輸入24V DC/ 16輸出24V DC

6ES72231QH320XB0

SM1223 數字量輸入輸出模塊 8輸入120/230V AC/ 8輸出繼電器

模擬量 擴展

6ES72314HD320XB0

SM1231 模擬量輸入模塊 4AI 13位分辯率

6ES72315ND320XB0

SM1231 模擬量輸入模塊 4AI 16位分辯率

6ES72314HF320XB0

SM1231 模擬量輸入模塊 8AI 13位分辯率

6ES72315PD320XB0

SM1231 熱電阻模塊 4RTD 16位分辯率

6ES72315QD320XB0

SM1231 熱電偶模塊 4TC 16位分辯率

6ES72315PF320XB0

SM1231 熱電阻模塊 8RTD 16位分辯率

6ES72315QF320XB0

SM1231 熱電偶模塊 8TC 16位分辯率

6ES72324HB320XB0

SM1232 模擬量輸出模塊 2AO 14位分辯率

6ES72324HD320XB0

SM1232 模擬量輸出模塊 4AO 14位分辯率

6ES72344HE320XB0

SM1234 模擬量輸入輸出模塊 4AI/2AO

通信模塊

6ES72411CH320XB0

CM1241 RS485 /422通訊模塊

6ES72411AH320XB0

CM1241 RS232通訊模塊

6ES72411CH301XB0

CB1241 RS485信號板通訊模塊

6ES72784BD320XB0

SM1278 I/O Link Master

信號板 模塊

6ES72213AD300XB0

SB1221 數字量信號板模塊,支持5V DC輸入信號, 4輸入 5V DC,*高頻率200KHZ

6ES72213BD300XB0

SB1221 數字量信號板模塊,支持24V DC輸入信號,4輸入 24V DC ,*高頻率200KHZ

6ES72221AD300XB0

SB1222 數字量信號板模塊 支持5V DC 輸出信號, 4輸出 5V DC,*高頻率200KHZ

6ES72221BD300XB0

SB1222 數字量信號板模塊 4輸出 24V DC 0.1A *高頻率200KHZ

6ES72230BD300XB0

SB1223 數字量信號板模塊 2輸入24V DC/ 2輸出24V DC

6ES72233AD300XB0

SB1223 數字量信號板查模塊,支持5V DC輸入信號,2輸入 5V DC/2輸出 5V DC 0.1A,*高頻率200KHZ

6ES72233BD300XB0

SB1223 數字量信號板模塊,支持24 V DC輸入信號, 2輸入24V DC/ 2輸出24V DC 0.1 A ,*高頻率200KHZ

6ES72324HA300XB0

SB1232, 模擬量信號板模塊, 1AO

6ES72314HA300XB0

SB1231, 模擬量信號板模塊, 1AI, 10位分辯率, (0-10V)

6ES72315PA300XB0

SB1231, 熱電阻信號板模塊,1 RTD  類型: Platinum (Pt)

6ES72315QA300XB0

SB1231, 熱電偶信號板模塊,1 TC1   類型: J, K

存儲卡

6ES79548LC020AA0

S7-1200 4M 存儲卡

6ES79548LE020AA0

S7-1200 12M 存儲卡

6ES79548LF020AA0

S7-1200 24M 存儲卡

6ES79548LL020AA0

S7-1200 256M 存儲卡

6ES79548LP020AA0

S7-1200 2G 存儲卡

6ES79548LT020AA0

S7-1200 32G 存儲卡

模擬器

6ES72741XH300XA0

1214C /1215C 模擬器

6ES72741XF300XA0

1211C/1212C 模擬器

6ES72741XA300XA0

S7-1200CPU 2路模擬量輸入模擬器

6ES72741XK300XA0

1217C模擬器，14輸入通道，其中10通道為24V直流輸入，4通道為1.5V差分輸入開關

擴展電纜

6ES72906AA300XA0

S7-1200 模塊擴展電纜  2.0 米

電池

6ES72970AX300XA0

S7-1200 電池板
