| 訂貨須知 |
| |
| 產品型號 |

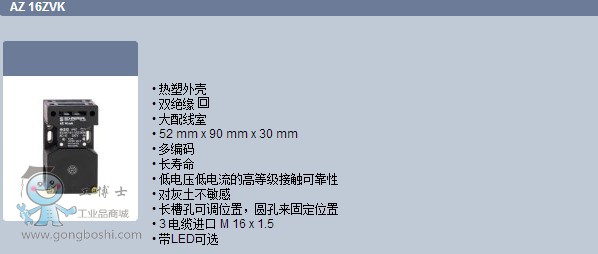

AZ 16ZVK - 訂貨后綴 |
| 產品代碼 |
101152887 |
| EAN 編號 |
4030661166773 |
| eCl@ss |
27-27-26-02 |
| |
| 認證 |
| |
| 認證 |
 BG
 USA/CAN
 CCC
 |
| |
| 分級 |
| |
| 標準 |
EN ISO 13849-1 |
| B10d常閉觸點（NC） |
2.000.000 |
| B10d常開觸點（NO） |
1.000.000 |
| - 注意 |
在觸點負載10%歐姆時 |
| 目標時間 |
20 年 |
| 注意 |
 |
| |
| 通用屬性 |
| |
| 產品名稱 |
AZ 16 |
| 標準 |
EN 60947-5-1, BG-GS-ET-15 |
符合指令 (Y/N)  |
有 |
| 原料 |
| - 外殼的原材料 |
塑料, 玻璃纖維增強熱塑塑料, 自熄滅 |
| - 觸點材料 |
銀 |
| 外殼噴涂 |
無 |
| 重量 |
120 g |
| |
| 機械參數 |
| |
| 電路連接說明 |
螺絲連接 |
| 注意 |
所有的電纜截面表示包括了導線和線耳 |
| 電纜截面 |
| - *小電纜截面 |
0,75 mm² |
| - *大電纜截面 |
2.5 mm² |
| 機械壽命 |
> 1.000.000 操作次數 |
| 更高的鎖緊力 (是/不) |
無 |
| 帶反彈力 (Y/N) |
有 |
| 肯定斷開操作力 |
10 N |
| 肯定斷開行程 |
8 mm |
| 操作的速度 |
max. 2 m/s |
| |
| 周圍條件 |
| |
| 周圍溫度 |
| - *低環境溫度 |
−30 °C |
| - *高環境溫度 |
+80 °C |
| 防護等級 |
IP67 根據IEC/EN 60529 |
| |
| 電氣參數 |
| |
| 轉換元件說明 |
常開觸點（NO）, 打開(NC) |
| 轉換原理 |
速動帶自清潔觸點 |
| 輔助觸點數量 |
1 件 |
| 安全接觸點的數量 |
1 件 |
| 額定沖擊耐壓 Uimp |
4 kV |
| 額定絕緣電壓 Ui |
500 V |
| 熱測試電流 Ithe |
10 A |
| 應用類別 |
AC-15: 230 V / 4 A,
DC-13: 24 V / 4 A |
| *大保險容量 |
6 A D型玻璃保險 |
| |
| ATEX |
| |
| 燃?xì)夥辣悇e |
無 |
| 粉塵防爆類別 |
無 |
| |
| 尺寸 |
| |
| 傳感器尺寸 |
| - 傳感器寬度 |
52 mm |
| - 傳感器高度 |
90 mm |
| - 傳感器長度 |
30 mm |
| |
| 包含在發貨中 |
| |
| 操動件必須單獨訂購 |
| |
| 開關行程圖 |
| |
注意 開關行程圖
 觸點閉合
 觸點打開
 設置范圍
 斷點
 肯定打開順序/角度
VS NO 觸點調節范圍
VÖ NC觸點可調節范圍
N 行程后 |
| |
| 訂貨后綴 |
| |
實際訂貨后綴加在安全開關部件后面。
訂貨舉例: AZ 16ZVK-G24
|
...-G24   |
僅對1NO1NC型產品
帶過壓和極性保護 |
|
| ...-M20 |
電纜進口 M20 |
